| 브랜드 이름: | Sinuo |
| 모델 번호: | SN5515-3M |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | T/T |
| 공급 능력: | 1 세트/달 |

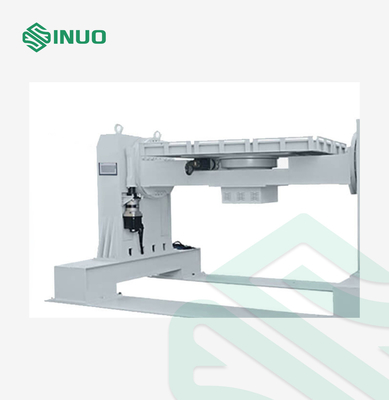

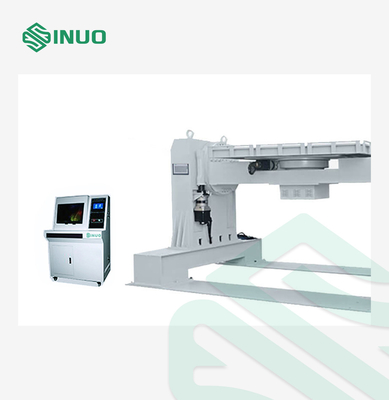

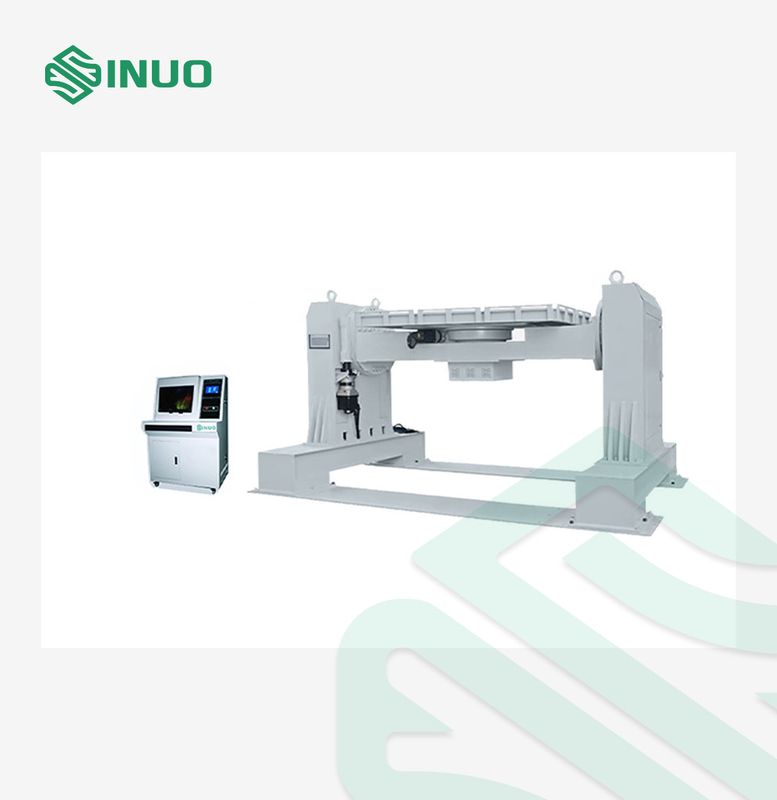

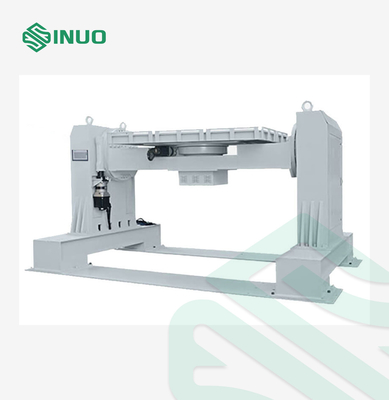

UL 2580 EV 대전력 배터리 팩 회전 테스트 시스템
장비 개요
이 시험 기계는 UL2580:2020 제34항, GB/T 31467에 적합합니다.3, ISO 12405-3 등
기술 매개 변수
| 제어 및 운영 | PLC 지능형 제어 시스템, 터치 스크린과 원격 컴퓨터의 듀얼 시스템 작동 |
| 드라이브 | 세르보 모터 |
| 플랫폼 크기 |
3500mm 길이*2500mm 너비*30mm 두께, 재료: 알루미늄. 그것은 최대 3200mm*2400mm 샘플을 수용 할 수 있으며 높이는 1000mm 미만이며, 크고 작은 크기의 샘플과 호환 할 수 있습니다.
|
| 시누오이드 진동방향 |
X/Y/Z 축 스위치 자동으로, 아래 그림과 같이, 왼쪽 방향은 X축 주위를 회전하고 오른쪽 방향은 Z축 주위를 회전합니다. Y축 Sinusoidal 진동시험: 샘플을 먼저 Z축 주위를 90° 회전시키고, 그 다음 X축 주위를 회전한다.
|
| 회전 속도 |
1°/s ~ 12°/s, 터치 스크린과 컴퓨터에서 직접 미리 설정할 수 있습니다
|
| 회전 각 | 0~360°, 터치 스크린과 컴퓨터에서 직접 미리 설정할 수 있습니다 |
| 회전각 증가 | 90°, 터치 화면과 컴퓨터에서 직접 미리 설정할 수 있습니다 |
| 각 회전 정확도 | 0.5° |
| 샘플 클램핑 | 기계적 클램핑 |
| 시험 과정 | 프로그램 자동 제어 |
| 안전 보호 |
1오류 경보 및 원인, 처리 신속 기능 2오류 표시 및 자기 진단 기능 3엔진 과부하 경보 4전기 누출 경보 5연소 경보 6전원 끄기 보호, 자동 메모리 7안전 릴레를 통합 8안전 격자 |
| 모니터 | 2개의 고화질 카메라 세트가 실시간 영상을 모니터하고 기록하고 저장합니다. |
| 주요 구성 |
1컴퓨터: 산업용 전용 기계, WIFI 기능, 1 세트 2터치 스크린: WEINVIEW, 1 세트 3PLC: 미쓰비시, 1 세트 4모터: 후이추안, 2 세트 5저축기: Jiacheng 6기계 부품: 시누오 7소프트웨어: Sinuo 8전용 테스트 룸은 고객에 의해 제공되어야 합니다. 9캔티레버 크레인 또는 크레인 같은 배터리 로딩 메커니즘은 고객이 제공해야합니다. |
특징 과 이점
적용 표준:
UL2580 전기차용 배터리 제18항:
1- 배터리 팩을 X축 주위 360°로 90°/5s의 회전 속도로 돌리고, 그 다음 정지하여 일정 기간 동안 관찰합니다.
2- 배터리 팩을 Y축 주위 360°로 90°/5s의 회전 속도로 돌리고, 그 다음 정지하여 일정 기간 동안 관찰합니다.
3배터리 팩을 Z축 주위 360°로 90°/5s의 회전 속도로 돌리고 잠시 멈추고 관찰하십시오.
4- 표준을 받아: 배터리 팩 또는 시스템은 전해질 누출, 케이스에서 파열, 화재 또는 폭발이 없습니다.
Gb/T31467.3-2015 전기차용 리?? 이온 견인 배터리 팩 및 시스템 3부: 안전 요구 사항 및 시험 방법 7항4:
1배터리 팩을 X축 주위 360°로 회전 속도 6°/s로 회전하고, 두 번째로 90°,180°,270°,360°로 회전하고, 각 움직임 후 1시간 동안 유지합니다. 그 다음 멈추고 2시간 동안 관찰합니다.
2- 반죽 팩을 Y축 주위 360°로 회전 속도 6°/s로 회전한다. 두 번째로 90°,180°,270°,360°로 회전하고, 각 움직임 후 1시간 동안 유지한다. 그 다음 멈추고 2시간 동안 관찰한다.
3- 표준을 받아: 배터리 팩 또는 시스템은 전해질 누출이 없습니다, 케이스에서 파열, 화재 또는 폭발이 없습니다.단열 저항 값은 100 오메가 /V 이하가 아니어야 합니다..
ISO12405-3:2014 전기 구동 도로 차량 리?? 이온 견인 배터리 팩 및 시스템에 대한 시험 사양 부 3: 안전 성능 요구 사항 NEQ. 그리고 기타
표본 및 제한:
전기차용 리?? 이온 견인 배터리 팩 및 시스템
적용:
배터리 패크 회전 테스트 장치는 전기 차량에 설치된 배터리 패크 또는 시스템을 시뮬레이션합니다. 높은 각도 상승, 하락, 돌림, 돌림 등의 특별한 상황에서운전 과정에서 배터리 팩 또는 시스템이 발생할 수있는 다른 조건을 관찰하기 위해실험실에서 배터리 팩이나 시스템의 실제 사용을 소개하고 문제를 찾아 해결하고 제품 디자인을 최적화하고 제품 품질을 향상시킵니다.배터리 팩 회전 시험 장치는 전력 배터리 팩 또는 시스템 안전 테스트를 위한 특수 시험 도구입니다.그것은 리?? 배터리 팩 제조업체, 전기 자동차 제조업체 및 과학 연구 및 테스트 부대에 가장 좋은 선택입니다.
시험 원리:
터치 스크린과 PLC 지능형 제어기를 사용하여 근접 조작, 컴퓨터로 원격 조작 및 회전 메커니즘을 제어하여 각각 X/Y/Z 축 주위 360° 회전을 달성합니다.시험 속도, 테스트 각도, 간격 시간, 전체 테스트 시간은 컴퓨터와 터치 스크린에서 설정할 수 있습니다.
장비 구조와 특성:
1이중 강화 된 기둥 지원 구조를 채택, 회전 작용은 안정적이고 신뢰할 수 있습니다
2큰 크기의 구멍 뚫린 알루미늄 플랫폼은 3200mm * 2400mm 샘플을 수용 할 수 있으며 최대 부하는 1500kg입니다.
3회전 방향: X/Y/Z 3 축
4. 터치 스크린과 컴퓨터의 이중 시스템 제어. 터치 스크린은 테스트 기계를 조정하는 데 사용할 수 있으며 외부 컴퓨터는 테스트 중에 작동 할 수 있습니다.
사용 환경:
전원 공급: AC380V±10%/50Hz 15KW, 주변 온도: 5°C+35°C
상대 습도: 85%RH 주변에는 높은 농도의 먼지, 부식 가스와 연화 및 폭발성 대기 등이 없어야 합니다.
