| 브랜드 이름: | Sinuo |
| 모델 번호: | SN5512 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 2는 / 달에서 설정합니다 |

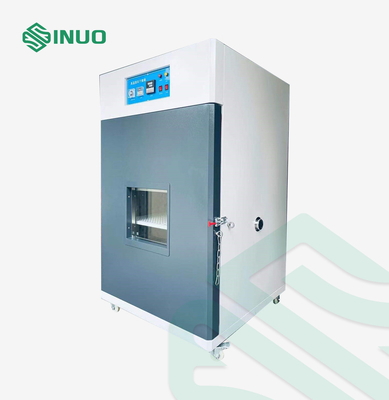

ECE-R100 EV고 전류 단락 회로와 온도 제어 방폭 챔버
상응하는 표준과 조항
이 방폭 챔버는 있고 표준 ECE-R100, UL1642-2012, UN38.3, QC/T743-2006과 GB/T 31485-2015에 따릅니다.
기술적인 매개 변수
| 최대 단락 회로 전류 | ≥10000A |
| 측정 정확도 | ≤5A |
| 제어 수법 | 장거리 전화로 리모콘과 현장 두 제어 모드를 이용하여, PLC 색은 긴 distance+ 컴퓨터 모니터링 모드에 의해 + 리모콘을 접촉합니다, 단락 과정이 자동 제어에 의해 완료됩니다. |
| 전호 끄기 박스 | W500 Ｘ H500 Ｘ D500mm |
| 장비 차원 | W700 Ｘ H1750 Ｘ D800mm |
| 진공 범위 | (조정할 수 있는) 0 ~ -60Kpa |
| 장치 회로 저항 | ≤5mΩ |
| 충격 전압 | AC 1 kv/1.2-50μs(peak)1min |
| DC 응답 시간 | ≤5μs |
| 기계 수명 | 300,000 번 |
| 전기적 수명 | 저항력이 있는 50,000 번, 귀납적 로드를 로딩합니다 : 저항부하 60%le, 20,000 번 |
| 전기여서 사용하기 | AC 220V |
| 배선 길이 | 4 미터 |
| 힘 | 1.0KW |
| 콘택터 | 전호 끄기, 부식 방지 |
| 일시 중단 시간을 누전시키세요 | 48H 이상 |
| 응답 시간 | 20명의 부인 |
| 부하전력 | 5KW |
| 부하 저항 | 0.5mΩ |
| 방출 | 한풍 |
| 원격 제어 감시 시스템 | 모든 제어 변수와 데이터 수집과 비디오 저장의 설정은 장치로부터 떨어진 컴퓨터 20m에 의해 운영될 수 있습니다 ; 고속 리코딩 오실로스코프는 총전류를 수집하고 데이터 수집기가 단일 전압과 전체 전압의 5개 채널을 수집합니다 |
| 데이터 인터페이스 | USB |
| 단락 회로 케이블 | 불연성이고 높은 온도 저항 단락 콘스탄탄 케이블을 갖추어 길이는 5M보다 못하진 않습니다 |
| 보호 장치를 설치하세요 | 단락 회로에 대한 보호가 테스터의 오조작, 배터리 전극의 정부 연결, 기타 등등에 의해 발생되 뿐만 아니라, 그것은 과전압, 과열과 과전류와 같은 방지 기능을 가지고 있습니다. |
| 비상용정지스위치 | 메인 유닛 위의 비상 정지 버튼을 갖춥니다 |
장비 개관
시험 목적 : 리모콘 고전류 단락장치는 다양한 배터리 단락 시험 기준을 위한 요구를 기반으로 설계됩니다. 단락장치는 내부 저항 범위를 만나야 합니다의 <5m>
디자인 개관 : 단락장치의 회로 설계는 또한 큰 흐름의 영향에 견딜 수 있어야 하고 따라서 우리가 산업 등급 DC 전자 접촉기들, 모든 구리 단말기와 내부 구리 플레이트 전환을 선택할 것이고 짜맞춘 활동적 공 축 유동 팬이 단락장치가 더 안전하고, 효과적으로 시험 장비의 손실을 줄이고, 시험 자료의 정확도를 보증한다는 것을 고전류를 만들 유효 열 분해 보호를 제공합니다.
특징
| 고 전류 콘택터 | DC 작업 전압 최고 750V까지 원격 ; |
| 진공아크 장치 시스템을 사용한 평가된 사용 전류 10000A ; | |
| 접촉과 빠른 응답의 저접촉 저항값 ; | |
| 콘택터는 믿을 만한 행동, 안전, 긴 서비스 라이프와 편리한 정비를 가지고 있습니다. | |
| 온도 수집 | 온도 범위 :-40C 내지 800 Ｃ ; |
| 온도 센서 : 열전대 | |
| 획득 비율 :1s | |
| 온도 정확도 : ≥0.5C | |
| 2개 채널 | |
| 전압 인수 | 전압 인수 :0-100V, |
| 전압 정확도 :±0.1%FS | |
| 전압 분해능 10mV | |
| 획득 비율 :1s | |
| 보조전압 인수 :1개 채널 | |
| 데이터 인터페이스 : USB | |
| 현재 인수 | 계측 전압 :0~10000A ; |
| 현재 정확도 :≤5A | |
| 현재 분석 :100mA | |
| 작용 방법활동 방식 : 이중집적방식 | |
| 획득 비율 :1s | |
| 1개 채널 |
| 온도 레코딩 범위 | -40C ~ 800C |
| 전압 레코딩 범위 | 직류전압 센서 1 채널로, 0 ~ 100V |
| 전압 레코딩 범위 | 직류전압 센서 1 채널로, 0 ~ 10000A |
| 샘플링 시간 | 1s |
| 직관적 작동을 위한 터치 스크린 | 새로운 터치스크린은 보편적 화면 표시 방식 기능성에서 빠른 네비게이션을 위해 강타와 줌과 탭 및 드래그 제어를 가능하게 합니다 |
| 기능 설명 |
탄력적 사용자 인터페이스 ; 소형 구조 ; 더 많은 채널을 지원하기 위해 I/O 모듈을 추가하세요 |
PLC 도입 S7-200CN
| 처리 속도 | 0.2~12.ms |
| 기억 장치 | 2K |
| 디지털 | 248 |
| 아날로그 | 35 |
| 특징 | PLC는 높은 운용성을 가지고 있습니다. 그것은 단순한 프로그래밍, 편리한 작동, 손쉬운 유지보수, 기타 등등의 특성을 가지고, 일반적으로 작동 에러의 가능성이 높지 않습니다. PLC의 작전은 프로그램 입력과 프로그램 변경의 작전을 포함합니다. 프로그램의 입력은 직접적으로 드러내질 수 있고 프로그램을 바꾸는 작전이 프로그램을 검색하거나 찾고, 그리고 나서 변경을 하기 위해 또한 직접적으로 필요한 주소 갯수 또는 연락 번호를 따를 수 있습니다. PLC는 다양한 프로그래밍 언어에 이용할 수 있습니다. 를 위해 사용한 채 래더 다이어그램과 전기 회로도는 더 가까이 있습니다. PLC는 유지 관리자의 유지 기술에 대한 요구조건을 감소시키는 자기진단기능을 가지고 있습니다. 시스템이 실패할 때, 유지 관리자는 빨리 하드웨어와 소프트웨어 자가 진단을 통하여 장해 위치 측정으로 찾을 수 있습니다. |
| 숙주 크기 | W700 Ｘ H1700 Ｘ D1000mm |
| 이너 박스 크기 | 500*500*500 |
| 이너 박스 재료 |
45# 강 플레이트 용접 |
|
이너 박스 콘택터 |
적동광으로 만들어져 접촉면은 콘택 저항을 감소시키기 위해 니켈 도금됩니다 |

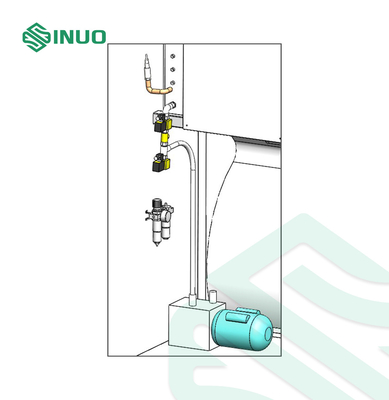

| 진공 제어 시스템 |
정확하게 진공 펌프, 진공관, 압력 센서, 고압력 가스도관, 조인트와 다른 진공 콘넥터를 통하여 압력안에서 박스를 제어하세요 |
| 이너 박스 크기 | W1000 Ｘ D1000 Ｘ H1000 MM ; |
| 이너 박스 재료 | 스테인레스 강 SUS201 두께 2·0mm. |
| 통 사이즈 | W1200 Ｘ D1200 Ｘ H1500 MM ; 두께 1.5MM |
| 온도 범위 | RT+10C~150C |
| 온도 동요 | ≤±0.5C (로드 없는 대기압) |
| 온도 균일성 | ≤2C (로드 없는 대기압) |
| 온도 편차 | ≤±2C (로드 없는 대기압) |
| 가열 속도 | 비선형적인 3C / 분 |
| 관측 창 | 이중 레이어 템퍼드 글라스 + 철조망 |

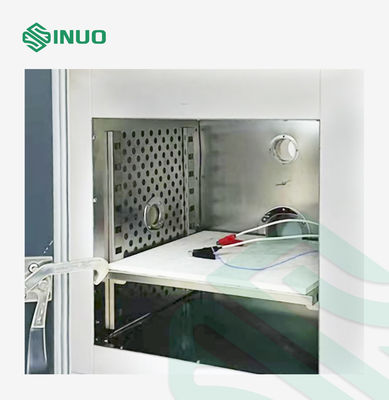

| 이너 박스의 바닥 | 시험영역은 난연제와 부식 저항성에와 세척되도록 쉽 효과적인 대리석 재질 위원회를 갖추고 있습니다 |
| 박스의 바닥 | 4개의 유니버설 휠과 4개의 고정된 발을 설치하세요, 그것이 이동하도록 쉬울 뿐만 아니라 있는 그러나 또한, 주차되고 안정하게 고쳐질 수 있습니다 |
| 배기 계통 |
테스트 샘플이 생산하는 때인 독립 제어는 담배를 피웁니다, 장비가 자동적으로 파이프라인을 통하여 연기를 발견하고 방출할 수 있습니다
|
| 자동 방폭 압력 방출 시스템 |
그것은 배출 기능을 가지고 있습니다 즉, 시험에서 발생한 다량의 배기 가스가 외부로 분출됩니다 ; 그것은 방폭 압력 방출 기능을 가지고 있습니다 즉, 마그넷 흡착 압 경감도어 (상술이 있습니다 : 보호하는 박스의 뒤쪽에 있는300*300mm). 언제 강한 기류가 충돌하는지, 문이 자동적으로 여는 압력 감소, 폭발의 영향을 감소시키는 것. |
| 방폭 박스 주위에 | 압력 릴리프 홀을 갖추어 압력은 제시간에 공개될 수 있습니다 |
| 박스의 문 |
그것은 고강도 힌지에 의해 고쳐지고 적어도 3 방폭 잠금장치의 세트가 고쳐질 문에 설치될 수 있습니다. |
| 방폭 박스의 원리 | 이중층 방폭 압력 감소 구조물은 채택되고 인너 레이어와 외층의 압력 안전구멍이 탈골시키고 분리되며, 그것이 버퍼링 효과를 하고, 안전 보호에서 역할을 하는 폭발적 부분의 분출을 회피합니다. |

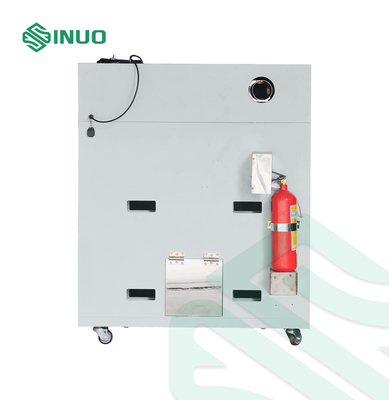

| 화재 진화 장치 |
방폭 상자는 화재 진화 장치를 갖추고 있습니다. 일단 배터리가 폭발하면, 화재는 리모콘에 의해 소멸시킬 수 있고 화재 진화 장치와 시스템이 리모콘에 의해 개방될 수 있습니다. |
| 조명 시스템 | 시험영역, 20MM 두꺼운 템퍼드 글라스의 상부에 400X400 글라스 블랙홀을 열고, 전체 시험 스페이스를 밝히기 위해 글라스 위의 한 그룹의 고광도 LED 라이트를 설치하세요. |
| 방폭 도어 설계 | 시험 박스의 앞문은 피해가 시험 동안 화재와 폭발에 의해 발생되었다는 것을 효과적으로 분리할 수 있는 강화된 설계를 채택합니다. 도어 패널은 메자닌과 이중층 디자인을 채택하고 힌지와 도어 록이 강화된 장비 특정 표준 부품을 채택합니다. 문 위의 창문은 이중층 방폭 디자인 (항사출 메쉬의 인너 레이어)을 채택합니다. 방폭 문은 방폭 잠금장치를 갖추고 있고 방폭 체인이 두배 보호를 위한 방폭 문에 설치됩니다. |
