| 브랜드 이름: | Sinuo |
| 모델 번호: | SN1007 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 30개 세트 / 달 |

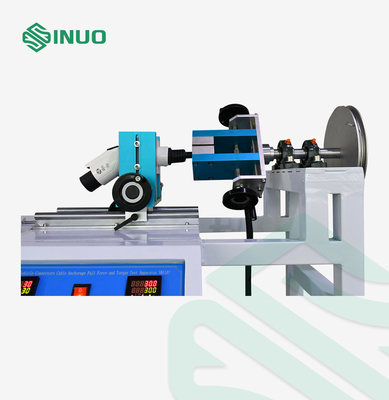

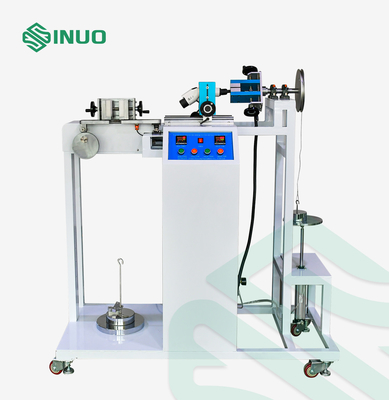

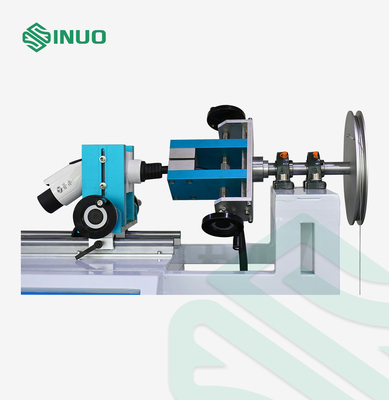

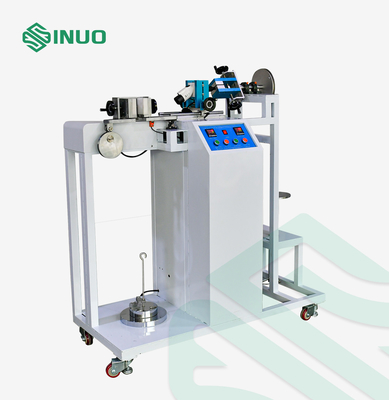

IEC 62196 뉴 에너지 차량 플러그와 소켓 케이블 푸울과 토크 시험 장비
상응하는 표준과 조항
IEC 62196-1 Ed.4CDV 2020 조항 25.3 형태 17과 테이블 11,
IEC60309-1 : 2012 조항 23.3, 기타 등등.
기술적인 매개 변수
| 시공 방법 | 버튼 작동 |
| 드라이브 모드 | 모터와 실린더 |
| 힘 무게를 당기세요 |
50N*1, 60N*1, 110N*1, 40N*2,110N*1 160N, 200N, 240N, 250N,500N을 달성할 수 있습니다 |
| 토크 중량 |
6N*1, 7N*1, 12N*1, 15N*1, 23N*1, 110N*1 0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m을 달성할 수 있습니다 |
| 토크 암 | 100 mm(Ф200mm) |
| 주파수를 당기세요 | 1 사이클 / Ｓ |
| 당기기 사이클 | 1-9999는 순환하고 미리 설정되고, 채무 불이행 100 사이클일 수 있습니다 |
| 토크 응용 시간 | 0-99H59M59S, 미리 설정되고 1 분을 이행하지 않을 수 있습니다 |
| 정착물 | 한쌍의 보편적인 고정물 |
장비 개관
샘플과 제한 : 전기 차량 차징 인터페이스 (플러그, 콘센트, 차량 커넥터), 산업적인 목적 플러그, 콘센트와 연결기.
애플리케이션 : 특정한 당기는 힘에 견디기 위해 연결기를 차량 플러그와 콘센트를 시험하고 회전시킵니다.
검사 원리 : 당기기는 편심성 메커니즘을 운전하기 위해 싱글-피하세 속도 조절 모터에 의해 실현됩니다, 모터 속도가 적용된 각각 당기는 힘을 위해 정확한 시간을 보증하기 위해, 조정할 수 있습니다 ; 토크는 실린더, 트레이, 중량과 정시 계전기를 사용하여 달성됩니다.
구조 : 당기는 힘은 무게를 통하여 가해집니다, 토크가 무게와 토크 암을 통하여 가해집니다. 정시 계전기가 익숙한 프리셋 카운터와 디지털 표시는 인발 시험의 사이클과 토크 시험의 시간을 제어합니다. 시험 주기 또는 테스트 시간은 사전 설정값에 도달합니다, 장치가 시험을 받는 것을 자동적으로 멈출 것입니다. 플러그, 콘센트와 차량 커넥터의 연성 케이블의 최대 허용 변위량은 시험 뒤에 표준 요구 사항을 초과하지 않을 것입니다.
사용 환경 : 전원 공급기 : AC220V±10%,50/60Hz 또는 1KW 또는 경기 고객의 지역 전력 공급기 요구사항
작동 온도 0-40' Ｃ, 습도 30%-90%
차원 : W1600*D500*H1135mm에 대하여
중량 : 약 100 킬로그램
큐 : 이 장치를 위한 토크 중량이 무엇입니까?
한 : 0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m.를 달성할 수 있는 한쌍의 토크 중량.
큐 : 이 장치를 위한 당기기 주파수가 무엇입니까?
한 : 그것은 1 사이클 / Ｓ입니다.
세부 사항 :
