| 브랜드 이름: | Sinuo |
| 모델 번호: | SN551-30 mΩ |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 30 SETS/월 |

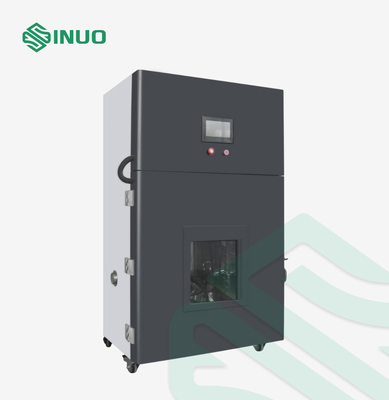

전지 온도 제어 유형 외부 단락 회로 테스터 30 mΩ
상응하는 표준과 조항
IEC 62619:2017 조항 7.2.1
전기 자동차 부속물 B2.7과 D3.1에 사용하기 위한 안전 배터리를 위한 UL2580 배터리
IEC
GB31241-2014clause 6.1
UN38.3, UL 2054, QC / Ｔ 744-2006,QC/T 743-2006과 기타 등등.
장비 개관
그것은 있고 IEC 62619:2017 조항 7.2.1과 UN38.3 조항 4.5와 기타의 표준에 따릅니다 .큰 흐름 단락 회로 장치가 더 안전하도록, 온도 제어가 가능한 유형 배터리 덤으로 짧은 서킷 테스터는 표준 요구 사항에서, 다중 유형 배터리 단락 회로 표준 요구 사항에 따라 설계되고 따라서, 짧은 회로 장치가 게다가, 시험에 의해 요구된 최대 단락 전류를 획득하기 위해, 내부 저항 ≤5mΩ의 더 레인지에 따라야만 하고 따라서, 단락장치의 회로 설계가 또한 큰 흐름의 영향에 견딜 수 있어야 하고 따라서, 우리가 효과적으로 냉각 효과를 향상시키기 위해 공업적 등급 DC 전자 접촉기들과 모든 구리 단말기와 내부 구리 플레이트 전환, 두꺼운 구리 플레이트를 선택했습니다, 효과적으로 시험 장비의 손실을 줄이고 시험 자료의 정확도를 보증하기.
기술적인 매개 변수
| 아니오. | 프로젝트 명 | 상술 | |
| 1 | 상품 이름 | 온도 제어가 가능한 단락 회로 테스터 | |
| 2 | 제품 모델 | SN551-30 mΩ | |
| 기술적인 매개 변수를 누전시키세요 | |||
| 3 | 최대 부하 전류 | 1000A | |
| 4 | DC 응답 시간 | ≤5μs | |
| 5 | 구성된 저항 | (30±10mΩ) | |
| 6 | 시험 스페이스 | W500mm*D500mm*H500mm. | |
| 7 | 제어 수법 | PLC 터치 스크린 제어. | |
| 8 | 랙 | 베어링 ≥50Kg ; 1 랙으로. 물질적 스테인레스 강 SUS304. | |

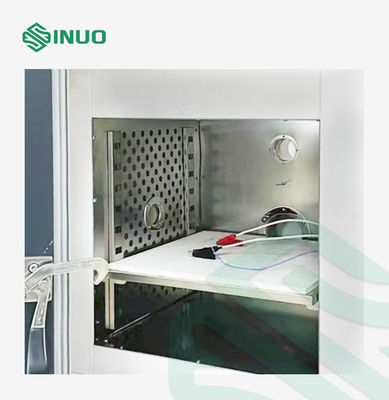

| 9 | 이너 박스 재료 | 스테인레스 강 SUS304. | |
| 10 | 접합 조각 | 내부식 실리콘. | |
| 11 | 온도 제어 |
정상 온도 RT+10C~80C 온도 상승 비율 3C/min 온도 동요 0.5C 온도 균일성 : ±2C |
|
| 12 | 검사 정지 조건 |
1) 전지 온도는 피크 값보다 낮은 20%로 떨어집니다 ; 2) 단락 회로 시간. |
|
| 13 | 전지 표면온도 | 배터리 표면 테스트 동안 온도 변환을 모니터링합니다. | |
| 14 | 조명 | 테스트 챔버는 테스트 챔버에서 엑스페리먼트 조건을 보기 위해 편리한 고광도 led 라이트닝으로 설계됩니다. | |
| 15 | 방폭 압력 릴리프 장치 | 그것은 배출, 방폭과 압력 감소의 기능을 가지고 있습니다. 보호하는 상자의 배후에서 마그넷 흡착 압 경감도어 (200*200mm)가 있습니다. 강한 기류가 충돌될 때, 압력 감소 문은 자동적으로 열리고 자동적으로 폭발의 영향을 감소시키기 위해 당길 것입니다. | |
| 16 | 방폭 체인 | 문이 폭파되는 것을 예방하기 위해 문 위의 방폭 체인을 거기는 2이고 사람들을 다치게하기. | |
| 17 | 연기 배출 | 연기 배출 팬 : 고온저항, 뒷부분인 배기 연기 수단의 지름은 100 밀리미터입니다. | |
| 18 | 제어판 안전 설계 | 제어판은 끼워지고 터치 스크린과 버튼이 우연히 외물 또는 몸에 의해 눌러지거나 충돌하지 않을 것입니다. 그것은 더 안전합니다. | |
| 19 | 강화 유리창 | 테스트 챔버 문은 300*300mm 이중층 강화 유리창을 갖추고 있으며, 그것이 분명히 테스트 챔버에서 엑스페리먼트 조건을 관찰할 수 있습니다. | |
| 20 | 최저 디자인 | 쉬운 움직임과 취급을 위한 유니버설 캐스터들이 4명 있습니다. 동시에, 그것은 장비의 쉬운 위치 설정과 고정을 위해 4 피트 월드컵을 갖추고 있습니다. | |
| 21 | 방폭 조명 설계 | 문은 전체 시험 스페이스를 밝히기 위해 고광도 방폭 LED 라이트로 설계됩니다. | |
| 22 | 현재 획득 채널 | 1개 채널 | |
| 23 | 현재 획득 범위 | 0-1000A DC | |
| 24 | 현재 인수 정확도 | ±0.5%F. Ｓ | |
| 25 | 현재 획득 비율 | 0.3s | |
| 26 | 전압 획득 채널 | 1개 채널 | |
| 27 | 전압 획득 범위 | 0~100V | |
| 28 | 전압 인수 정확도 | ±0.2%FS | |
| 29 | 전압 획득 비율 | 0.3s | |
| 30 | 온도 획득 채널 | 1개 채널 | |
| 31 | 온도 획득 범위 | 0~800C | |
| 32 | 온도 인수 정확도 | ±1C | |
| 33 | 온도 획득 비율 | 0.3s | |
| 34 | 리모콘 단락 회로 | 리모콘 단락 시험. | |
| 35 | 테스트 호울 | 50 밀리미터의 지름과 2 테스트 호울은 장치에서 측에 보유됩니다. | |
| 36 | 차원 | (디자인에 따른) W1050 Ｘ D1000 Ｘ H1650mm. | |
| 37 | 장비 무게 | 다음에 대하여 250 킬로그램 | |
| 38 | 전원 공급기 | AC 220V 50HZ | |
| 39 | 전체 전력 | 3.5KW | |

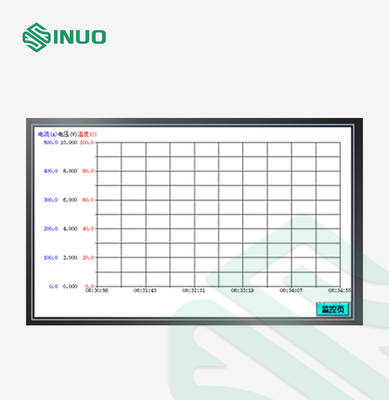

| 모니터 화면 | |||
| 모니터 화면 | 매개 변수 스크린 | ||
|
|
 |
||
세부 사항
장비 특징과 요구조건 :
| 1 | 기초적인 성능 |
1 : 단순 작동과 제어 : 터치 스크린 맨 머신 인터페이스, 터치 편집과 제어 ; 배터리는 온도조절 장치의 선반에 위치합니다. 문 닫아 주시겠어요 그리고 자동적으로 테스트를 완료하도록 터치 스크린 TEST 버튼을 압박하세요. 2 : 안전성과 방폭 : 내부와 아웃터 박스는 강화된 디자인이었습니다. 3 : 전체적 미적 설계 : 출현은 아름답고 관대합니다. 4 : 장소로 이동하도록 쉽습니다 : 장치의 바닥은 장치의 움직임과 정착을 위해 편리한 유니버설 휠과 피트 레벨링으로 설계됩니다. |
| 2 | 주요 조성물 |
1 : 제어 PLC+Weinview 터치 스크린 제어 2 : 가열 시스템 요업 열선은 열을 발생시키고 순환하는 모터의 바람 휠이 수평적으로 공기를 순환시키도록 강요받고 허풍이 순환에서 균일성에 도달합니다. 과적될 때 그것은 과열보호의 기능과 자동적 파워-오프 기능을 가지고 있습니다. 3 : 눈에 보이는 방폭 유리 윈도우와 보조 기능 ; 조명 ; 연기 배출 ; 압력 감소 방폭 ; 장비 움직임과 정착 기능. |
| 3 | 시험 요구사항과 단계 |
1. 장비가 연구소에 들어간 후, 좌우로 장비의 앞, 후방 사이의 거리를 조정하고, 기준면을 만들기 위해 피트 레벨링을 조정하고, 캐스터 월드컵을 고치세요. 2. 기계를 시험하기 위해 장치의 전원 코드를 연결시키세요. 단지 문제 없음이 있는 후 제품은 시험될 수 있습니까. 3. 테스트 파라메타에서 설정하고, 테스트 이너 박스의 선반에 배터리를 두고, 테스트를 시작하기 위해 문을 닫으세요. 4. 관측 시간이 끝나는 후에, 테스트가 완료될 때까지, 테스트 동안 뜻대로 문을 열지 마시오 그러면 당신은 배터리를 확인하기 위해 문을 열 수 있습니다. |
| 4 | 설비 도입 상태 |
1. 장소에서 설치 : 장비는 2 톤 지게차에 의해 언로딩될 수 있습니다. 연구소로 이동한 후, ≥ 600 밀리미터와 정면 작동 공간이 배터리시험에게 편리한인 ≥ 1000 밀리미터인 벽으로부터의 장비의 후방과 좌측 사이의 거리를 조정하세요. 장비를 고친 후, 전원 코드와 연기 배출 파이프를 연결시키세요 : φ100mm과 연구소는 특별한 훈연 처리 배기관을 가지고 있어야 합니다. 2. 땅 태도 ≥300kg/㎡. 3. 시험소 : 전체 실험실은 연기가 시험 동안 샜다는 것을 배출할 수 있는 환기 시스템을 가져야 합니다 ; 조명은 좋고 작동 장치를 지켜보는 것은 편리합니다. 4. 시험소의 채널은 배터리의 교통과 교통의 관련 수단에게 편리하여야 합니다. 특수 비상절차의 경우에, 요원들은 제시간에 비워질 수 있습니다. 5. 연구소는 그것의 불과 싸우는 도구의 사용을 용이하게 하기 위해 상응하는 불과 싸우는 시설을 갖추고 있어야 합니다. |
