| 브랜드 이름: | Sinuo |
| 모델 번호: | SN881-1200L |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 10은 / 달에서 설정합니다 |

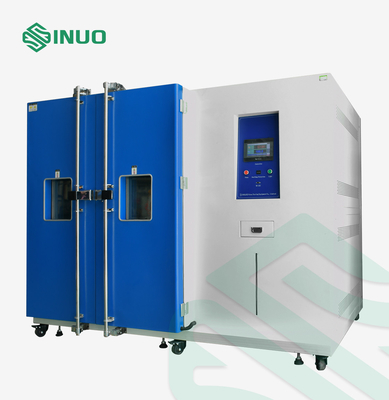

1200L 프로그램가능 상수 온습도 테스트 챔버
상응하는 표준과 조항
IEC60068-2-1:2007 환경적 시험체면 2-1 : 테스트 테스트 A : 냉기, IDT
IEC60068-2-2:2007 환경적 시험체면 2-1 : 테스트스- 테스트 B-드라이 열기, IDT
IEC60068-2-30:2005 환경적 시험체면 2-30 : 테스트 테스트 Db : IDT, 주기적인 (12h+12h 사이클) 열기를 댐핑시킵니다
IEC60068-2-78:2012 환경적 시험체면 2-78 : 테스트 테스트 택시 : 온습도, 지속 상태, IDT
기술적인 매개 변수
| 아니오. | 프로젝트 | 내용 |
| A | 상품 번호 | SN881-1200L |
| 비 | 제품 브랜드 | SINUO |
| Ｃ | 스튜디오 사이즈 | D1450 Ｘ W1250 Ｘ H2050 (모터 없이) 밀리미터 |
| 영역 차원으로 일하기 | 캐비넷부 : 약 1000 Ｄ × 1000W × 1200H 밀리미터 | |
| Ｄ | 온도 범위 | -55C~+100C (조정할 수 있는 범위) |
| 습도 범위 | 25%-98% RH (온습도 제어 가능한 구역도면, 어떤 수분원 또는 열부하를 언급하지 마세요) |
|
| 온도 균일성 | ≤±2.0C (안정 상태) | |
| 가열 속도 | 1.0C/min (무부하) | |
| 냉각 속도 | 3.0C/min (무부하) | |
| 온도 동요 | ≤±0.5C (안정 상태) | |
| 온도 편차 | ≤±2.0C | |
| 습도 일탈 | ≤±3.0%RH | |
| 로드 |
+20' Ｃ에 있는 1000 Ｗ ; 0' Ｃ에 있는 800 Ｗ ; -20' Ｃ에 있는 500 Ｗ ; -40' Ｃ에 있는 300 Ｗ. |
|
| Ｅ | 모터 노이즈 | ≤85dB |
| 중량 | 약 780 킬로그램 | |
| Ｆ | 적용된 표준 |
GB/T 2423.1-2008 테스트 A : 낮은 온도 시험법 GB/T 2423.2-2008 테스트 비 : 높은 온도 시험법 GB/T 2423.3-2006 테스트 Ca : 끊임없이 계속되는 온습도 테스트 GB/T 2423.4-2008 테스트 Db : 온습도 테스트를 교체하기 GJB 150.3A-2009 고온 시험 GJB 150.4A-2009 저온시험 GJB 150.9A-2009 온습도 테스트 전기적이고 전자 제품을 위한 환경의 시험 장비의 GBT 5170.8-2016 검사 군 장비를 위한 GJB150A-2009 실험실 환경의 시험 방법 |
| Ｇ | 기록 | 위에서 말한 성능 표시기는 샘플 없이 실온 +25' Ｃ에서 측정된 가치입니다. |

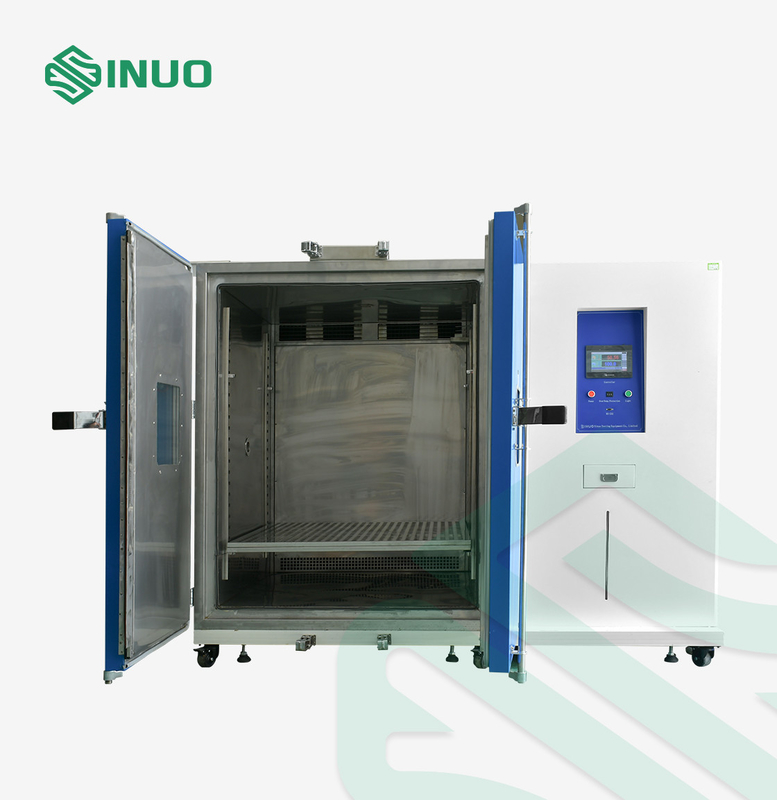

장비 개관
이 테스트 챔버는 제품 또는 자재에 대하여 온도와 습도 변하기 쉬운 환경을 시뮬레이팅합니다. 그것이 넓게 저장 동안 전기적, 전자, 악기와 미터을 판단하는 적응성 검정과 높고 낮온도와 습기 환경 하에 다른 제품 부분에서 사용된다고,, 높고 낮온도와 습기 환경에 위에서 말한 제품 또는 물질의 온도 적용성을 결정하기 위해, 교통과 용법이 특히 제품 전화를 위해 성능과 역학적 성질에서 변합니다.
| 재료 | 이너 박스 재료 | 우수한 분체 도료를 소금물에 절이고 포스파이팅 랭간압연강판 |
| 아웃터 박스 재료 | SUS304# 스테인레스 강판 | |
| 전기 절연체 | 경질 폴리우레탄 발포체 + 초미세 글라스파이버 | |

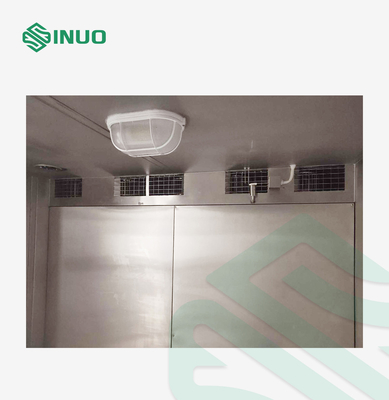

| 구조 | 공기 덕트부 | 원심분리기 팬 ; 공기 배출구는 공기 용적, 높이와 복귀 공기 용적을 조절할 수 있습니다 |
| 문 | (두배는) 관측 창, 조명, 창 프레임 / 도어 프레임 결로방지 전기 난방 장치, 문 크기로 설비되는 핸들형 비-반응형 손잡이로, 여닫이 문을 엽니다 : (대략) 1.0*1.2M | |
| 테스트 윈도우 | 문 (결로방지 기능으로) 500W×600H (밀리미터)에 전도성 필름 방폭 템퍼드 글라스 관측 창이 있습니다 | |
| 팬 | 장축 원심분리기 팬 | |
| 샘플 홀더 | 두개의 짜맞춘 스테인레스 강 조정할 수 있는 이동형 트레이 | |
| 추진하는 것 | 대만으로부터의 수입된 스테인레스 강 추진하는 것 | |
| 히터 | 니켈 크롬 합금 전열기 | |
| 냉각 압축기 | 수입된 테쿰세 압축기 | |
| 증발기 | 핀형 증발기 | |
| 냉각 방식 | 기계 압축기 층계형 | |
| 냉각 방식 | 공기 냉각법 | |
| 온도 조절 기구 | 7 인치 지적 LCD 터치 프로그램 가능 제어기 | |
| 인출 공 | 특별한 거품 고무마개 (박스에서 왼쪽에 위치하 )와 φ50mm 2 | |
| 샘플 홀더 | 2 스테인레스 강 견본 랙, 조정할 수 있는 높이. |
난방, 습기 공급과 냉각 시스템과 어떻게 그들이 일하는지
| 프로젝트 | 중요한 기술 | |
| 가열 시스템 | 짜맞춘 니켈 크롬 합금 열선과 스테인레스 강철 튜브 소매형 건조 방지 히팅 튜브 | |
| 가열되기 위한 u-형태 핀 형태 스테인레스 강 고속 가열 전열기 | ||
| 완전히 독립적 시스템이 제어 라인에 영향을 미치지 않습니다 | ||
| 가습 시스템 | 가습기 방법 |
1. 외부 분리할 수 있는 보일러 가습 방법 또는 짜맞춘 저수 탱크 가습 2. 스테인레스 강 무장한 가습기 3. 가습기 제어 모드 : 비접촉 동일 기간 펼스 폭 조정, SSR (고체 계전기) 4. 수위 조절 장치, 가습기 건조 방지 연소 장치, 침전물 수집 장치, 액위 관측 창 5. 가습기 전원 : 6KW |
| 가습기 |
1. 자동 공수 장치 또는 누름 버튼 전기 자동 물 보충 2. 세정을 위해 제거할 수 있는 수신 전용 얇은막 + 활성 탄소 물 공급 필터 3. 높고 낮온도곱 수위 전자적 액체 수위 스위치가 오조작을 방지합니다 4. 장비의 안전한 운영을 보증하기 위한 물 부족과 비어 있는 난방과 과열보호 + 극히 낮은 수위 보호 + 상수도 초과근무시간 보호 |
|
| 냉장 시스템 | 냉각 방식 | 풍랭식입니다 |
| 냉각 압축기 | 수입된 다캉 압축기를 채택하고 환경적으로 우호적 냉매를 사용하세요 | |
| 차게하는 구리 튜브 | 내부나선 k-형 냉매 구리 튜브 | |
| 콘덴서 | 주름 핀 타입 공기 냉각식 응축기 | |
| 증발기 | 슬로프 타입 핀-튜브 증발기 | |
| 혹한 요소 | 원래 수입된 솔레노이드 밸브, 드라이링 필터, 기타 등등. | |
| 특징 | 전체 시스템 파이프 라인은 22 킬로그램에 통풍시키고 압력을 가함으로써 누출 탐지에 대하여 시험됩니다. | |
| 냉난방 시스템은 완전히 독립적입니다 | ||
| 회사의 전문적 기술적 특성을 갖추어 그것은 고온과 고압력 기류가 냉각 기관으로 돌아가는 것을 예방하고 시스템을 손상시킬 수 있습니다. | ||
| 모든 냉장 시스템 액션 프로그램은 완전히 마이크로컴퓨터 제어부를 제어됩니다 | ||
| 이름 | 브랜드 | 발언 |
|
압축기
|
수입된 테쿰세 압축기 | |
|
압력 계전기
|
덴마크 DANFOSS 또는 에머슨 |
|
| 에바포라팅 감압 조정 밸브 | 덴마크 DANFOSS | |
|
덴마크 DANFOSS 또는 에머슨 |
|
| 스로틀 장치 | 모세관이거나 팽창 밸브 | |
|
전자기 밸브
|
미국에서 일본에서 궁수자리 또는 이탈리아 또는 에머슨에서 카스텔 | |
조정 시스템
| 프로젝트 | 실증되세요 |
| 조정법 |
강제 순환 환기가 온도 조절을 균형화시켰습니다. 제어 시스템은 PID 자동 계산 출력에 의한 결과를 통한 시스템에 의해 설정된 온도 포인트에 따라 히터의 출력을 제어하고, 마침내 동적 평형을 달성합니다.
|
| 순환 장치 | 통풍관과 오랫동안 축 유동 팬을 순환시킨 짜맞춘 공기 조화실은 공기의 흥분 기류를 향상시킴으로써 공기 흐름과 가열 용량을 향상시키고, 매우 테스트 챔버의 온도 균일성을 향상시킵니다. |
제어 시스템
| 프로젝트 | 실증되세요 |
| 제어기 | 7 인치 PLC LCD 터치 프로그램 가능 제어기 |
| 터치 고화질 스크린 | 고정 조건과 프로그램 조건은 임의로 설정될 수 있습니다, 중국 화면이 설정될 수 있고 큐어링 테스트명과 일연번호가 설정될 수 있습니다. |
| 설정 가능한 시간 범위 | 0-999H59min. |
|
프로그램가능 모드
|
동시에, 다른 상황과 프로그램의 120개 그룹은 설정될 수 있습니다. 프로그램의 어떠한 그룹에, 일은 1200 부분으로 분할될 수 있고 부분의 수가 주기를 실행하기 위해 임의로 가로채일 수 있거나 어떠한 부분 또는 그룹의 주기적 주기가 수행될 수 있습니다. |
| 프로그램의 각 그룹에서, 1200년 다른 온도와 시간까지 조항은 설정될 수 있습니다 (각각 조항이 999h59min에 구축될 수 있습니다). 프로그램의 120개 그룹은 뜻대로 연속하여 연결될 수 있고 최대 개수의 부분이 최고 999까지 배 순환될 수 있습니다. | |
| 안전성 | 파워-오프 메모리 장치로, 남아있는 계획은 전력이 복구될 때 계속 실행할 수 있고 기계가 벤처 기업과 기계 실행 시간을 실행하기 위해 보유될 수 있습니다. |
| 제어 | 상승하고 냉방은 기울기 조절과 곡선 제어를 위해 사용될 수 있고, 셀프-코레크팅 온습도 참조사항의 기능을 가지고 있습니다. 그것은 PID 자동 계산의 기능을 가지고 있으며, 그것이 매뉴얼 세팅에 의해 가져온 편익을 감소시킬 수 있습니다. |
| 통신 기능 | Ｕ 디스크 인터페이스, RS-232 인터페이스, MIS (경영정보시스템) 작전 하드웨어 락, 임의적 컴퓨터 통신 소프트웨어 |
| 설정하세요 | 터치 설정, 입장, 모든 조건의 직접 표시 장치는 완전히 자동적으로 마이크로컴퓨터에 의해 잠겨집니다 |
| 경찰을 불러주세요 | 설정 또는 작동에서 에러가 있다면 경고 신호는 제공될 것입니다 |
| 출력 | 제어기는 신호 기록 출력된 포트를 가지고 있으며, 그것이 온도와 습도기록계에 연결되고 기록하는 곡선을 출력할 수 있습니다 |
| 인터페이스 | 표준 RS-232로 통신 인터페이스, 긴 전송거리는 통제와 리코딩을 위한 PC에 연결될 수 있습니다. |
안전 보호 소자
|
냉각 시스템 |
압축기 과열 보호 압축기 과전류 보호 압축기 높고 낮은 압력 보호 압축기유 압력 보호 액체 온도 과열보호 초고속 압력 감소 보호 다음을 공냉 처리했습니다 콘덴싱 팬은 과열됩니다 |
| 시험 박스 |
온도 보호 위에서 조정할 수 있습니다 온도 보호 위에서 극단적인 에어콘 채널 보호를 과열하는 송풍전동기 |
| 다릅니다 |
전체 전력 상순과 단계 손실 방지 (3상 전력 공급에 적용할 수 있는) 과부담과 쇼트 회로 보호 냉장 시스템 장애 알람 보호는 박스의 다양한 오프닝에 의해 발생되었습니다 |
| 다른 구성 | |
| 전원 케이블 | AC380V 전원 공급기 : 1시 5분 핵심 (3상 사선용 + 보호용 접지 전선) 케이블 (긴 약 4 미터) |
| 주전력 스위치 | 크힌트 회로 차단기 |
| 운송 | 시험 박스는 개별적으로 결합되고 옮겨집니다 |
| 사이즈 | (패키징 없이) 최대 선적 규격 : "차원을 보세요 " |
| 중량 | (패키징 없이) 최대 선적 중량 : "중량을 보세요 " |
| 사용의 상태 | 다음의 조건은 사용자에 의해 보증됩니다 |
| 설치 위치 |
1. 땅은 평평하고 잘 통풍시킵니다 2. 장치의 주위에 있는 어떤 강한 진동 3. 장치의 주위에 있는 어떤 강한 전류 자기장이 없습니다 4. 어떤 가연성 폭발적, 부식성 물질과 장비의 주위에 있는 재가 없습니다 5. 이용과 유지를 위한 적절한 스페이스는 다음과 같은 형태에 나타난 바와 같이, 장비 주위에 보유되어야 합니다 :
한 : ≥40cm
비 : ≥150cm
Ｃ : ≥100cm
Ｄ : ≥60cm
Ｅ : ≥40cm |
| 환경적인 조건 |
1. 온도 : 5C~35C 2. 상대 습도 : ≤85% 3. 기압 : 86kPa~106kPa |
| 전원 상태 |
AC380V 전력 공급기 요구사항 : 1. 3상 사선용 + 보호용 접지 전선 2. 전압 범위 : AC (380±38) Ｖ 3. 주파수 변동값 범위 : (50±0.5) Hz 4. 보호하는 접지 배선의 접지 저항은 4Ω 이하입니다 5. 사용자는 설치 위치에 장비를 위한 상응하는 능력의 공군력 또는 전원 스위치를 구성하도록 요구되고 이 스위치가 장비를 위해 독립적으로 사용되어야 합니다 |
| 전원 공급기 |
Imax≤32A Pmax≤15KW |
| 최대 전류 | 테스트 동안 시험 박스의 문을 여는 것 변동하기 위한 박스에서 온도와 습도를 야기시킬 것입니다 ; 적당히 만약 문이 여러차례 또는 오랫동안 열리거나 테스트 샘플이 시험 동안 수분을 분사하면, 그것이 냉장 시스템의 열교환기가 일하는 대신에 얼게 할 수 있습니다. |
구성
| 아니오. | 이름 | 모델 | 발언 |
| 1 | 장비 박스 | 안쪽 SUS 304 스테인레스 강 | 펭 첸위안 |
| 2 | 센서 | 무장하, 클래스 A인 PT100 | 베이징 Sai 이이링 |
| 3 | AC 접속기 | 선택적입니다 | 쉐나이더 |
| 4 | 열동 계전기 | 선택적입니다 | 쉐나이더 |
| 5 | 온도 보호 조절 기구 위에서 | WMK-102L(0_399) | 국내 고급 품질 |
| 6 | 중간 중계기 | 선택적입니다 | 쉐나이더 |
| 7 | 순환 팬 | 90W/220V | 합작 투자회사 지방 |
| 8 | 프로그램 가능 제어기들 | TH2200 A | 송화 |
| 9 | 온도 모듈 | 송화 | |
| 10 | 터치 스크린 (컬러화면) | 송화 | |
| 11 | 누출 스위치 | 380V63A | 크힌트 |
| 12 | 제어용변압기 | BK-300 | 크힌트 |
| 13 | 브레이커 | 3P60A | 쉐나이더 |
| 14 | 고체 계전기 | 40A | 대만 얀 명나라 |
| 15 | 히터 | 니크롬선 | 국내 고급 품질 |
| 16 | 압축기 | 선택적입니다 | 독일 비트저 |
| 17 | 증발기 | 맞춤형 | 대만 즈홍리 |
| 18 | 냉각제 | R404A/R23 | 듀폰 미국 |
| 19 | 냉동 오일 | RL32H | 영국 얼음 곰 |
| 20 | 기름 분리기 | 55824/55855를 지원하는 대형시스템 | (전에 에머슨 앨코, 미국) |
| 21 | 기체/액체 분리기 | 대형시스템 지지 3/8″, 1/2″ | 복주, 대만 |
| 23 | 필터 드라이어 | DCL032/053/083/085 | 단포스 덴마크 또는 스포랜드 미국 |
| 24 | 전자기 밸브 | 3/8 또는 5/8 | 일본에서 궁수자리 또는 카스토 |
| 25 | 증발기 | 관습 | 합작 투자회사 |
| 26 | 구리 잡다한 부분 | 선택적입니다 | 대만 숑이드 |
제품 특징과 우위
PWM 밸브 노말 밸브
