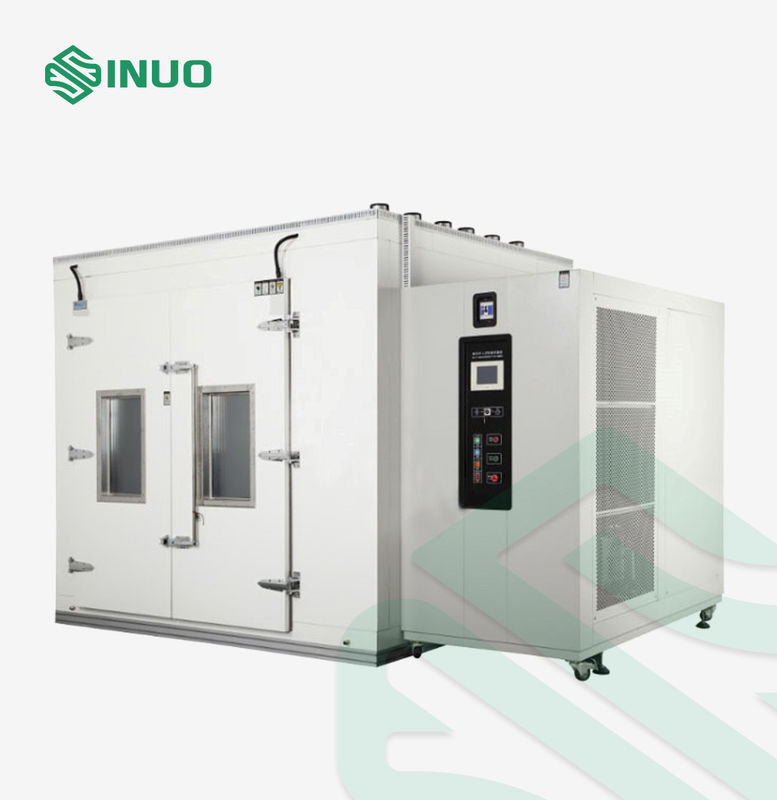

일정온도 습도는 환경 실험함 13m3 75dB 이하 걸어 들어갑니다

냉동 : 3.5KW

가열되는 것 : 9KW

가습 : 9KW

모터 : 0.75KW*6=4.5W

다른 사람 : 1.5KW

전체 설치 용량 : (최종적인 설계에 따른) Pmax≤27.5KW

갈라진 설계의 단위가 인 테스트 챔버와 냉동. 장비가 장소에 설치된 후, 냉동 파이프라인과 전기회로는 기계를 가동시키기 전에 연결되고 확인됩니다 ;

제어기는 독립적 제어 캐비넷을 채택하고, 연구소에서 오른쪽에 설치됩니다.

장비는 스플리트형을 채택하고 냉각 장치와 전기 제어 상자가 장비에서 오른쪽에 설치됩니다.

상자체와 단위 사이의 접합부는 방폭 접속 배선함과 아연 도금 강관을 채택하고 연결 과정이 방폭에 대한 적절한 국가 표준에 따릅니다.

통풍관은 스튜디오의 뒤에 위치합니다 :

방폭형 전동기는 설치됩니다 의 위에 박스, 알루미늄 원심분리기 팬 추진하는 것이 시험 박스의 꼭대기에 설치되고 공기가 온도 균일성을 위한 요구조건을 충족시키기 위해 고르게 소용돌이꼴의 공기 배출구를 통해 공급됩니다.

1. 2가지 분할 도어, (800+800) W×2500Hmm을 여는 문의 사이즈를 구축하세요,

2. 문은 이중층 높고 낮은 온도 저항 부드러운 실리콘 고무 접합 조각으로 밀봉됩니다

3. 로터리 힌지는 도어 열림각에게 ≥ 120 도를 확보할 수 있습니다

4. 문의 안쪽 에지는 일정온도 가열 벨트로 설정되고 제어 시스템이 스튜디오 온도에 따라 녹이기 위해 자동적으로 가열 벨트를 켭니다.

시각적 관측 창 (500×600mm)의 두 세트는 게이츠에 설치됩니다. 관찰 창 유리는 전기 가열 필름으로 코팅된 기판용 절연 글래스로 만들어집니다. 관측 창은 유리 표면에 HIGH 표시등 투과율과 좋은 열차단 효과와 어떤 저항선도 가지고 있지 않습니다. 스튜디오 온도가 자동적으로 대기 온도보다 낮, 제어인 때인 관찰과 다른 장점은 관측 창의 성에 제거 기능을 켭니다.

1. 모터는 전문적 모터를 채택합니다 : IP55의 0.75KW, 6 세트

2. 팬 소용돌이꼴은 불똥을 추진하는 것과 소용돌이꼴 사이의 마찰에서 막기 위해 알루미늄으로 만들어집니다 ;

3. 둘다 안쪽이고 외장판은 믿을 만한 그라운딩 라인을 갖추고 장비의 표면이 어떤 정전기도 장치 케이싱의 표면에 축적될 수 없다는 것을 보증하기 위해 전도성 있는 안티 스태틱 페인트로 스프레이됩니다.

4. 온도 센서 (PT100)는 방폭 센서를 채택합니다.

5. 가열 기구는 오픈 플레임 없이 스테인레스 스틸 히터입니다.

6. 방폭 전기 제품의 배선은 국가적 방폭 요구조건을 충족시킵니다.

7. 가사실에서 온도의 오버슈팅의 위험을 방지하기 위해, 독립적 과온 보호기 즉, 2 섹션 온도 보호 기구를 구축하세요.

테스트 룸 이 출입구에서 경사와 전이 플레이트가 있으며, 그것이 테스트 룸을 들어가고 나오도록 테스트 샘플에게 편리합니다

1. 와이어 히터를 가열시키는 니켈 크롬 합금

2. 히터 제어 모드 : 비접촉 동일 기간 펼스 폭 조정, SSR (고체 계전기)

3. 히터 전원 : ≤9.0 KW

1. 외부 분리할 수 있는 보일러 가습 방법

2. 스테인레스 강 무장한 가습기

3. 가습기 제어 모드 : 비접촉 동일 기간 펼스 폭 조정, SSR (고체 계전기)

4. 수위 조절 장치, 가습기 건조 방지 연소 장치, 침전물 수집 장치, 액위 관측 창

5. 가습기 전원 : ≤9.0KW

자동 물 보충 장치는 채택됩니다. 수돗물과 1/2 " 송수관을 연결한 후, 자동적으로 물을 필터링하고 이온을 제거할 수 있는 공수 장치는 국제적 유명한 브랜드입니다.

탈 소금물 흐름 : 10L/h

수압 : 0.1~0.25Mpa

물경도 : ≤0.03mol/L 가습에 대한 국가 표준인 (1.5mg / Ｌ가 CaCO3으로 계산했습니다) Ｍ는 장비의 가습부에 요구된 탈염수를 제공하기 위해, 급수됩니다

한국 산위안 TEIM 2700 칼라 터치 스크린 제어기를 이용할 때, 주요 특징은 다음과 같습니다 :

1. 7는 TFT 사실인 칼라 터치 스크린으로 조금씩 움직이고, 맨 머신 인터페이스가 중국 또는 영어에서 선택될 수 있고, 메뉴 시공 방법이 사용자들이 장비의 시공 방법에 정통하는 것을 쉽게 합니다 ;
2. 디스플레이 정확도 : 온도 0.1C ; 0.1 분을 맞추세요
3. 2 검사 방법은 선택될 수 있습니다 : 일정온도 (수동 작동) 또는 프로그램 (이에, 미리 설정된 프로그램 자동 조작)
4. 장비 작동은 높은 자동화 정도를 가지고 있습니다. 타겟 온도 또는 사전 설정 장비 작동 절차에서 설정하세요. 조작 버튼이 활성화된 후, 시스템은 자동적으로 냉각 장치, 히터 또는 송풍기를 열지의 여부를 결정할 수 있습니다. 동료들은 자동적으로 지나친 사용자 조작 또는 모니터링 없이 열 출력을 조정할 수 있습니다, 이상적 실험 처리 곡선이 획득될 수 있습니다.
5. 미리 설정된 프로그램 운영 기능은 미리 설정하기 위한 사용자들에게 1000개 프로그램 곡선을 제공하고, 각각 곡선이 100 단계, 작은 주기의 6개 그룹에 구축될 수 있고, 10 이색 프로그램이 연결될 수 있고 프로그램이 후속 시험을 위해 검색되고 저장될 수 있습니다. 직접적으로 불릴 수 있습니다.
6. 시험 동안, 출력과 실행 시간과 프로그램 실행 프로세스를 가열시키는 현재 타겟 온도, 측정 온도와 같은 중요한 참조 파라미터는 실시간에 표시될 수 있습니다.
7. 그것은 600 일 동안 온도 곡선과 자료를 저장할 수 있습니다.
8. 결점 자가 진단은 작용합니다, 장비가 실패할 때, 그것은 자동적으로 전원 공급기를 경보하고 자를 것입니다. 동료들은 결점 현상과 단순한 잘못된 설명서를 제어기에 디스플레이할 것이고 사용자들이 쉽게 결점에 따라 원인으로 찾을 수 있습니다.

1. USB 데이터 기록 기능 :

2. 당신은 직접적으로 어딘가에 어떠한 Ｕ 디스크도 역사 레코드 파일에 삽입하고, 컴퓨터에 읽기와 분석과 같은 작전을 수행할 수 있습니다.

3. 강력한 PC 소프트웨어 기능, 표준 10M/100M 이더넷 인터페이스, 자동 IP 주소 인수, 회로망 식별과 쉬운 제어.

3.1. 호스트 컴퓨터 :

호스트 컴퓨터는 직접적으로 네트워크 케이블을 통하여 시험 박스에 연결됩니다

3.2, LAN :

다수의 컴퓨터와 다수 UMC1000 통제 구역 LAN 연결

3.3, 웹 서버 멀리 있는 동기화 ;

원격 감시는 인터넷 네트 테스트를 통해 실행될 수 있습니다.

1. 인력 안전

1.1, 누실 방지

2. 기구 안전 :

2.1, 전원 공급기 위상 손실량, 위상 오차, 전압 불안정 보호 ;

2.2. 보호를 제한하는 제어 고리 경향

2.3. 팬 모터 과부하 보호

2.4. 압축기 전류 과부하 보호

2.5, 압축기 과열 보호

2.6. 압축기 고압 보호

2.7, 히터 쇼트 회로 보호

2.8. 장비 누실 방지

2.9. 이차적 독립적 과온 방지 기능
