| 브랜드 이름: | Sinuo |
| 모델 번호: | SN881-1200L |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 10은 / 달에서 설정합니다 |

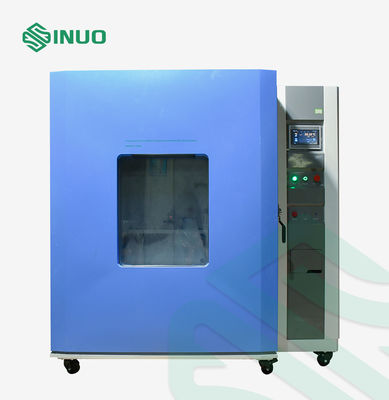

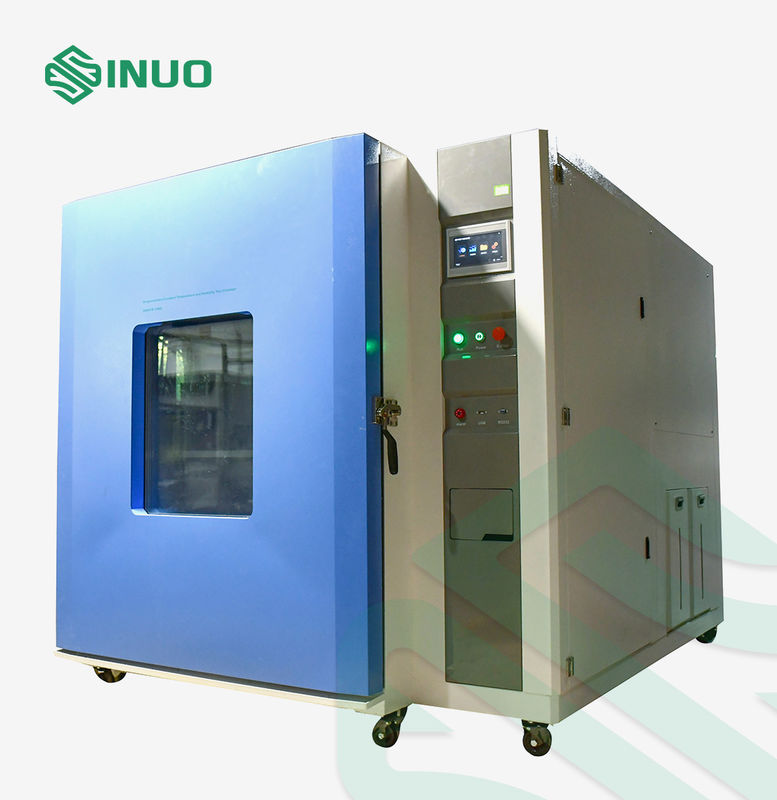

AC EVSE를 위한 풀그릴 일정한 온도와 습도 시험 약실
준수 표준 및 조항
IEC60068-2-1:2007 "환경 테스트-파트 2-1: 테스트-테스트 A: 콜드, IDT"
IEC60068-2-2:2007 "환경 테스트 - 파트 2-1: 테스트 - 테스트 B-건열, IDT"
IEC60068-2-78:2012 "환경 테스트-파트 2-78: 테스트-테스트 운전실: 습열, 정상 상태, IDT"
IEC60068-2-30:2005 "환경 테스트-파트 2-30: 테스트-테스트 Db: 습열, 주기적(12h+12h 주기), IDT"
기술적인 매개변수
|
샘플 제한 |
이 테스트 챔버는 다음을 금지합니다. 가연성, 폭발성 및 휘발성 물질 샘플의 테스트 또는 보관 부식성 물질 샘플의 테스트 또는 보관 생물학적 시료의 검사 또는 보관 강력한 전자파 방출 소스 샘플의 테스트 또는 보관 방사성 물질 시료의 시험 또는 보관 고독성 물질 시료의 시험 또는 보관 시험 또는 보관 중에 인화성, 폭발성, 휘발성, 독성, 부식성 및 방사성 물질을 생성할 수 있는 시료의 시험 또는 보관 |
||||||||||||||||||||||||
|
부피, 크기 및 무게 |
|||||||||||||||||||||||||
|
공칭 콘텐츠 양 |
1200L | ||||||||||||||||||||||||
|
내부 챔버 크기 |
W(1000)mm *D(1000)mm* H(1200)mm | ||||||||||||||||||||||||
|
외부 치수 |
약.W (1450) mm *D (1250) mm* H (2050) mm (톱 모터 부분 제외) | ||||||||||||||||||||||||
|
무게 |
약.780KG | ||||||||||||||||||||||||
|
성능 |
|||||||||||||||||||||||||
|
온도 범위 |
온도 범위: -55 ℃~+100℃ | ||||||||||||||||||||||||
|
습도 범위 |
(25 ～ 98)% RH (온도 및 습도 제어 범위 차트 참조, 활성 습식 및 열부하 없음)
온도 및 습도 제어 가능 범위 차트 |
||||||||||||||||||||||||
|
온도 변동 |
≤±0.5℃(안정 상태) | ||||||||||||||||||||||||
|
온도 균일성 |
≤2.0℃(안정 상태) | ||||||||||||||||||||||||
|
가열 시간 |
3℃/분(무부하 시 비선형) | ||||||||||||||||||||||||
|
냉각 시간 |
1℃/min(무부하 시 비선형) | ||||||||||||||||||||||||
|
상대 습도 오류 |
±3.0%RH | ||||||||||||||||||||||||
|
온도 및 습도 표시 정확도 |
0.01°C/0.1% RH | ||||||||||||||||||||||||
|
활하중 처리 능력 |
+20°C에서 1000W; 0°C에서 800W; -20°C에서 500W;그리고 -40°C에서 300와트. |
||||||||||||||||||||||||
|
작동 소음
|
사운드 레벨≤85dB (주변온도 25℃, 울림이 적은 방음실에서 측정, A가중치를 이용하여 8점의 평균값을 시험함, 각 시험점은 소음원에서 1m, 지면에서 1m 떨어져 있음) |
||||||||||||||||||||||||
|
구조적 특성 |
|||||||||||||||||||||||||
|
재료
|
1. 외벽 재질 : 냉간 압연 강판, 산 세척 및 인산 처리 고급 분말 베이킹 페인트 2.Inner 벽 물자: SUS304# 스테인리스 판 3. 챔버 단열재: 경질 폴리우레탄 폼 + 유리 섬유 |
||||||||||||||||||||||||
|
에어 덕트 부품 |
원심팬;공기 배출구는 공기량, 높이 및 반환 공기량을 조정할 수 있습니다. | ||||||||||||||||||||||||
|
문 |

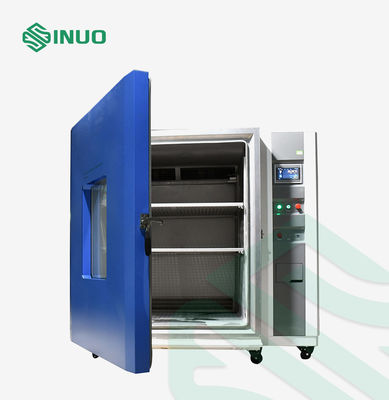

핸들형 무반응 핸들이 있는 단일 개방형 도어, 관찰 창, 조명 램프, 창/도어 프레임 결로 방지 전기 가열 장치, 도어 크기: 1.0*1.2M | ||||||||||||||||||||||||
|
관찰 창 |
문은 전도성 필름 방폭 강화 유리 관찰창(결로 방지 기능 포함) 1개, 창 크기: 500W×600H(mm) | ||||||||||||||||||||||||
|
팬 |
장축 원심 팬 | ||||||||||||||||||||||||
|

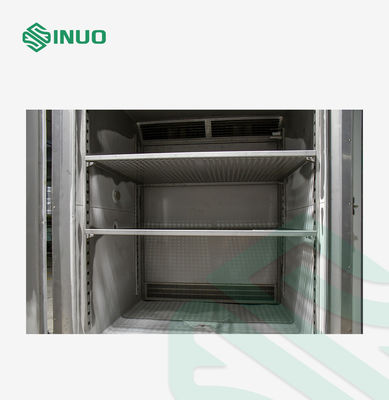

샘플 랙 |
2개의 붙박이 스테인리스 조정가능한 움직일 수 있는 쟁반 선반 | ||||||||||||||||||||||||
|
임펠러 |
대만에서 수입된 스테인레스 스틸 임펠러 사용
|
||||||||||||||||||||||||
|
히터 |
니켈-크롬 합금 전기 히터 | ||||||||||||||||||||||||
|
냉동 압축기
|
프랑스어 Tecumseh 압축기 | ||||||||||||||||||||||||
|
증발기
|
핀식 증발기 | ||||||||||||||||||||||||
|
냉장 방법
|
기계식 압축기 캐스케이드 | ||||||||||||||||||||||||
|
냉각 방식
|
공냉식 | ||||||||||||||||||||||||
|
온도 조절 기기
|
7인치 스마트 LCD 터치 프로그래머블 컨트롤러 | ||||||||||||||||||||||||
|
리드홀
|
Φ50mm, 2개, 각각 특수 발포 고무 플러그 장착(챔버 왼쪽에 위치) | ||||||||||||||||||||||||
|
이동식 선반
|
2 세트, 각 세트는 최소 20kg을 수용할 수 있습니다. | ||||||||||||||||||||||||
|
난방, 가습 및 냉장 시스템 및 작동 원리
|
|||||||||||||||||||||||||
|
난방 시스템 |
스테인레스 스틸 슬리브 유형 건조 방지 가열 튜브 내장 니켈-크롬 합금 열선 | ||||||||||||||||||||||||
| U자형 핀형 스테인레스 스틸 고속가열 전기히터를 난방에 사용 | |||||||||||||||||||||||||
| 완전히 독립적인 시스템, 제어 회로에 영향을 미치지 않음 | |||||||||||||||||||||||||
|
가습 시스템 |
가습 방법: 1. 외부 분리형 보일러 가습 방식 또는 물탱크 내장형 가습 2. 스테인레스 스틸 기갑 가습기 3. 가습기 제어 모드: 비접촉식 등주기 펄스 폭 조정, SSR(솔리드 스테이트 릴레이) 4. 수위 조절 장치, 가습기 건조 방지 연소 장치, 침전물 수집 장치, 액면 관찰 창 5. 가습기 전원: 6KW 가습기: 1. 자동 급수 장치 또는 푸시 버튼 전기 자동 급수 2. RO 멤브레인 + 활성탄 급수 필터, 세척을 위해 분리 가능 3. 오작동을 방지하기 위한 고온 및 저온 이중 수위 전자 액면 스위치 4. 장비의 안전한 작동을 보장하기 위해 물 부족 및 빈 난방 및 과열 보호 + 초저 수위 보호 + 물 공급 시간 초과 보호 |
||||||||||||||||||||||||
|
냉장 시스템 |
냉각 방법: 공냉식 | ||||||||||||||||||||||||
| 냉동 압축기: 환경 친화적인 냉매를 사용하는 프랑스 Tecumseh 압축기 | |||||||||||||||||||||||||
| 냉매 동관 : 내부 나선형 K-TYPE 냉매 동관 | |||||||||||||||||||||||||
| 응축기: 파형 핀형 공냉식 응축기 | |||||||||||||||||||||||||
| 증발기: 사면 유형 FIN-TUBE 증발기 | |||||||||||||||||||||||||
| 동결 요소 : 원래 수입 솔레노이드 밸브, 건조 필터 등 | |||||||||||||||||||||||||
| 냉각제: R448a & R 508b | |||||||||||||||||||||||||
|
특징 |
전체 시스템의 파이프라인은 22kg의 누출 감지 테스트를 거칩니다. | ||||||||||||||||||||||||
| 난방 및 냉방 시스템은 완전히 독립적입니다. | |||||||||||||||||||||||||
| 회사의 전문적인 기술 특성을 갖추고 있어 고온 및 고압의 기류가 냉각기로 돌아가 시스템을 손상시키는 것을 방지할 수 있습니다. | |||||||||||||||||||||||||
| 모든 냉동 시스템 작동 프로그램은 마이크로컴퓨터 컨트롤러에 의해 완벽하게 제어됩니다. | |||||||||||||||||||||||||
|
전기 제어 시스템 |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
규제 시스템 |
|||||||||||||||||||||||||
|
규제 방법 |
강제 순환 환기, 균형 온도 조절 방법.제어 시스템은 시스템에서 설정한 온도 포인트에 따라 PID 자동 계산 출력을 통해 히터의 출력을 제어하고 최종적으로 동적 균형에 도달합니다. |
||||||||||||||||||||||||
|
순환 장치 |
붙박이 공조실, 순환 공기 덕트 및 긴 축류 팬은 공기 흐름을 개선하여 공기 흐름과 난방 용량을 향상시킬 수 있으며 테스트 챔버의 온도 균일성을 크게 향상시킵니다. | ||||||||||||||||||||||||
|
프로그램 제어 시스템 |
|||||||||||||||||||||||||
|
제어 장치 |
7인치 스마트 LCD 터치 프로그래머블 컨트롤러 | ||||||||||||||||||||||||
|
터치식 고해상도 화면 |
고정 조건, 프로그램 조건 임의 설정, 경화 시험명, 일련번호 등 설정 | ||||||||||||||||||||||||
|
시간 범위 설정 가능 |
0~999H59분 | ||||||||||||||||||||||||
|
프로그래밍 가능 모드 |
동시에 조건이 다른 120개의 프로그램 그룹을 설정할 수 있습니다.임의의 프로그램 그룹에서 1200개의 세그먼트로 나눌 수 있으며 세그먼트 수의 일부를 임의로 가로채서 사이클을 실행하거나 임의의 섹션 또는 그룹의 사이클 작업을 수행할 수 있습니다. | ||||||||||||||||||||||||
|
안전 |
전원이 복구되면 나머지 프로그램을 계속 실행할 수 있는 전원 끄기 메모리 장치가 있으며 시작 및 기계 실행 시간을 실행하기 위한 기계 약속으로 사용할 수 있습니다. | ||||||||||||||||||||||||
|
제어 |
온도 상승 및 하강은 기울기 제어, 곡선 제어에 사용할 수 있으며 자체 보정 온도 및 습도 기준점 기능이 있습니다.PID 자동계산 기능이 있어 수동 설정으로 인한 편의성을 줄일 수 있습니다. | ||||||||||||||||||||||||
|
통신기능 |
U 디스크 인터페이스, RS-232 인터페이스, 오작동 하드웨어 잠금(LOCK), 컴퓨터 통신 소프트웨어 제공 | ||||||||||||||||||||||||
|
환경 |
설정 및 모든 조건은 마이크로컴퓨터에 의해 자동으로 잠깁니다. | ||||||||||||||||||||||||
|
경보 |
설정 및 동작 중 오류 발생 시 경고 신호 제공 | ||||||||||||||||||||||||
|
산출 |
관제사에는 온도와 습도 기록기에 연결될 수 있고 기록 곡선을 출력할 수 있는 기록 신호 항구 산출이 있습니다 | ||||||||||||||||||||||||
|
상호 작용 |
표준 RS-232 통신 인터페이스 장착, 긴 전송 거리, 제어 및 기록을 위해 PC에 연결할 수 있습니다. | ||||||||||||||||||||||||
|
안전 보호 장치 |
|||||||||||||||||||||||||
|
냉장 시스템 |
1. 압축기 과열 보호 2. 압축기 과전류 보호 3. 압축기 고압 및 저압 보호 4. 압축기 오일 압력 보호(대형 반밀폐형 압축기의 경우 옵션) 5. 액체 공급 온도에 대한 과열 보호 6. 초고압 기복 보호 7. 공냉식: 응축 팬 과열 보호 |
||||||||||||||||||||||||
|
테스트 챔버 |
1. 과열 보호 조정 가능
|
||||||||||||||||||||||||
|
기타 보호 |
1. 전체 전원 위상 시퀀스 및 결상 보호(삼상 전원 공급 장치에 적용 가능) 2. 과부하 및 단락 보호 3. 상자의 다중 개방으로 인한 냉동 시스템 고장 경보 보호 |
||||||||||||||||||||||||
|
이용 약관 |
다음 조건은 사용자가 보장합니다. | ||||||||||||||||||||||||
|
설치 장소 |
1. 바닥이 평평하고 통풍이 잘되는 곳
A:≥40cm B:≥150cm C:≥100cm D: ≥60cm E:≥40com |
||||||||||||||||||||||||
|
환경 조건 |
1. 온도: 5℃ ~ 35℃ 2. 상대 습도: ≤85% 3. 기압: 86kPa ~ 106kPa |
||||||||||||||||||||||||
| 전원 공급 조건 | 전원 공급 장치 요구 사항: 1. 208V ~ 230V, 위상: 3상, 주파수: 60Hz의 입력에서 작동하는 테스트 챔버를 달성하기 위해 20KVA AC 주파수 전원을 사용하십시오. 4. 보호 접지 저항은 4Ω 미만입니다. 5. 사용자는 설치 장소에서 해당 용량의 공기 또는 전원 스위치로 장비를 구성해야 하며 이 스위치는 장치에서 독립적으로 사용해야 합니다. |
||||||||||||||||||||||||
| 최대 전류 최대 전력 소비 |
Imax≤32A Pmax≤15KW |
||||||||||||||||||||||||
| 기타 | 테스트 중에 테스트 챔버의 문을 열면 챔버의 온도 및 습도 변동이 발생합니다.도어를 여러 번 열거나 장시간 열어 두거나 테스트 중에 테스트 샘플이 습기를 방출하면 냉동 시스템 열교환기가 동결되어 작동하지 않을 수 있습니다. | ||||||||||||||||||||||||
장비 개요
이 테스트 챔버는 제품 또는 재료에 대한 온도 및 습도 변화 환경을 시뮬레이션합니다.저장, 운송 및 사용 중 고온 및 저온 및 습한 환경에서 전기, 전자, 계측기 및 기타 제품 부품의 적응성 테스트에 널리 사용되어 위의 제품 또는 재료의 온도 적응성을 고온 및 저온으로 결정합니다. 온도 및 습한 환경, 특히 성능 및 기계적 특성의 제품 전기화 변화.
