| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1001-11M |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 1개 세트 / 달 |

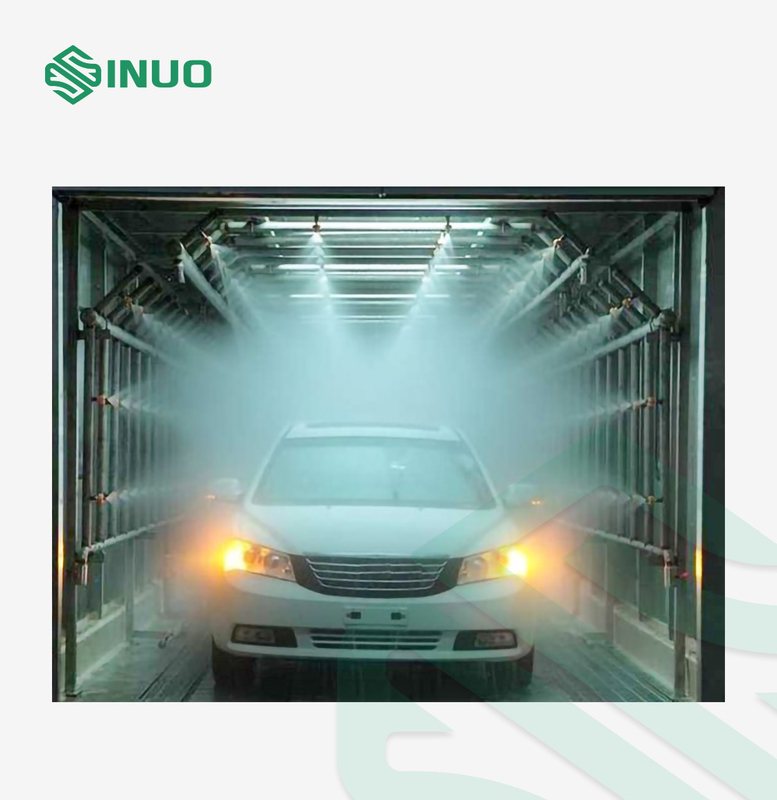

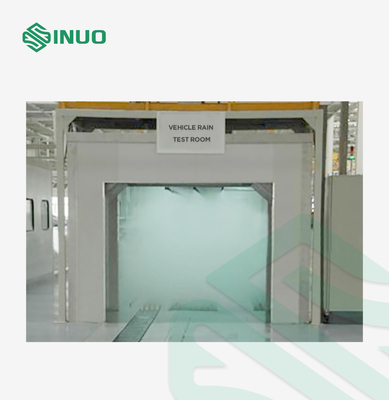

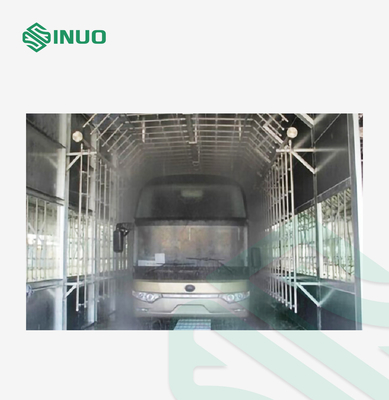

장비 자동차 비 증명 성능 테스트 룸을 시험하는 전기 차량
장비 개관
주로 시스템이 익숙한 본 시험은 전기적이고 전자적 제품 케이싱 / 밀봉이 라이닝 시험 뒤에 장비와 부품의 좋은 작동 성능과 기술적 신분을 보증할 수 있는지 평가합니다. 동시에, 제품이 교통 또는 사용 동안 침수에 의해 영향을 받을 수 있다고, 이 시험 시스템은 제품 기술 기준을 위한 참고 원칙을 제공합니다.
그것은 실링 성능이 믿을 만한고든지 아니든지 설치 방법이 정확하 것인지 군대 차량, 차, 농업 차량, 지붕과 옆이 비 스프레이에 견딜 수 있는지 창문과 선루프의 시설을 확인하는데 사용됩니다.
그것은 야외 자동차의 방수되고 씰링 성능을 테스트하는데 적합합니다. 라이닝 시험 시스템을 통하여, 비 테스트 룸의 조건은 차량의 물 밀봉 상태를 확인하고 샐 수 있는 일부의 구조를 향상시키기 위해, 자연 상태 밖과 유사합니다.
기술적인 매개 변수
| 강우 세기 | 밀리미터 / 분 차량 전방 (12±1) ; 차량 측면, 후방과 밀리미터 / 분 상부 (8±1) |
| 사출압 | 150kPa±10kPa |
| 비 시간 | 15 분 또는 많설정될 수 있습니다 |
| 비 프리셋 시간 | 1~9999H59M59S, 설정될 수 있습니다 |
| 압력계 | 압력계는 펌프의 지관의 수단에 설치되고 압력이 밸브에 의해 규제됩니다 |
| 유량계 | 물 펌프로부터 지관의 수단에 유량계를 설치하세요 |
| 차의 최대 크기 | 10x3.5x3.5m (LxWxH), 맞춤화될 수 있습니다 |
| 비 테스트 룸의 내측 프레임 크기 | 11.4x4.9x4.5m (LxWxH), 맞춤화될 수 있습니다 |
| 비 테스트 룸의 프레임의 외부 크기 | 11.6x5.3x4.9m (LxWxH)에 대하여 |
스프링클러시스템에 대한 도입
| 스프링클러시스템 | 비 장치는 주로 다음을 포함합니다 : 물 펌프, 감압 조정 밸브, 수압 테스터, 메인 배관, 스프링클러 (좌우 사이의 거리가 위 아래로 400 밀리미터이고 쪽 스프레이 표면의 바닥이 땅으로부터 400 밀리미터입니다) |
| 파이프라인 |
1. 주 관 : 모든 스프레이 파이프는 304# 스테인리스강관으로 만들어집니다 ; 물 펌프 흡입관의 내경은 150 밀리미터이고, 물 펌프의 상수도 주 관의 위가 100 밀리미터이고, 펌프 출구부터 유량계의 바닥까지 양쪽에 상수도의 주요 파이프 직경이 내경에 100 밀리미터입니다.
2. 서브 관로 : 304# 스테인리스강관은 스프레이 가지로서 사용됩니다, 파이프 직경이 32 밀리미터입니다 |
| 노즐 |

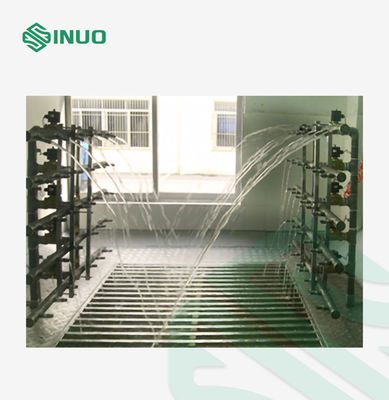

1. 노즐은 PP 재료 노즐을 채택합니다. 분사 상태는 단단한 원추형이고, 물이 분무각은 60입니다'과, 상단 노즐이 수평면에 수직이고, 노즐 설계가 국가 표준에 따릅니다. 노즐은 정사각형 배열에 있고 분사 영역의 어떤 공백영역이 없습니다. 노즐은 분무각에 따라 적절하게 조정될 수 있습니다. 설계 기초에 따르면, 물 노즐에서 4 변은 샤워룸에 배열되고 노즐의 수평 및 수직 간격이 400 밀리미터입니다.
2. 노즐과 차량의 외부 표면 사이의 거리 : 0.7±0.2m
3. 상단 노즐의 주축은 수평면과 직각이고 사이드 노즐의 주축이 차량의 경도 대칭 평면과 직각입니다.
4. 노즐과 볼 좌석은 나사로 연결되고 볼 좌석 기계가 막힌 불순물을 대체와 세정을 위해 편리한 송수관에 열중합니다. |
| 노즐 상술 |
1. 노즐의 분사 상태는 고체 원뿔체 수주이고 노즐 구멍이 2.5mm-3mm입니다
2. 재료 : PP 재료
3. 모형을 만드세요 : 조정할 수 있는 볼 타입
4. 노즐 확장각도 : 60±5' |
| 분사 방향 조절 범위 (노즐 자세) |
1. 전방 및 후방 : 노즐은 차량과 평행하여 분사됩니다
2. 좌우 : 노즐은 차량과 평행하여 분사됩니다
3. 위로 (상한) : 노즐은 차량과 평행하여 분사됩니다 |
| 물 순환기 계통 |
1. 사전에 침강 탱크와 필터 탱크로 준비합니다 ;
2. 사전에 송수관과 파이프라인으로 준비합니다
3. 침강 탱크의 사이즈 : L2000xW2000xD2000mm (기업 연합의 사이즈가 차의 사이즈에 따라 설계됩니다)
4. 필터 탱크의 크기는 L2000xW2000x1500mm입니다 (필터 탱크가 필터 스크린을 가지고 있어야 합니다)
5. 맑은 물 수영장의 크기 : (필터로) L2000xW2000xD1200mm
6. 기록 : 토목 공학을 할 때 사용자들이 함께 방수성 코팅을 완료하는 것이 권장됩니다. |
| 전원 공급기 | AC380V±10%, 50Hz, 5선인 3상과 누출 보호 소자와 공군력 스위치는 요구됩니다 |
| 사용 환경 | 온도 : 5C~45C, 상대 습도 : ≤85%RH |
| 발언 |
1. 구매자는 재단, 수영장, 방류, 전원 공급기, 수원과 다른 시설에 책임이 있고 공급자가 설계에 도움이 됩니다 ;
2.공급자는 조직적 구조, 물 분무 장치, 항온수 시스템, 제어 시스템, 등에 책임이 있습니다. |
| 관제실 | 그것은 전기 제어 관방, 물 펌프, 유량계와 전체 수압 테스터를 위한 비 테스트 룸의 옆에 각방을 만드는데 사용됩니다 ; 관제실은 H100xW2000mm의 유리 윈도우를 가지고 있어야 합니다 |
질문과 답
큐 : 노즐은 어떻습니까?
한 : 1. 노즐은 PP 재료 노즐을 채택합니다. 분사 상태는 단단한 원추형이고, 물이 분무각은 60입니다'과, 상단 노즐이 수평면에 수직이고, 노즐 설계가 국가 표준에 따릅니다. 노즐은 정사각형 배열에 있고 분사 영역의 어떤 공백영역이 없습니다. 노즐은 분무각에 따라 적절하게 조정될 수 있습니다. 설계 기초에 따르면, 물 노즐에서 4 변은 샤워룸에 배열되고 노즐의 수평 및 수직 간격이 400 밀리미터입니다.
2. 노즐과 차량의 외부 표면 사이의 거리 : 0.7±0.2m
3. 상단 노즐의 주축은 수평면과 직각이고 사이드 노즐의 주축이 차량의 경도 대칭 평면과 직각입니다.
4. 노즐과 볼 좌석은 나사로 연결되고 볼 좌석 기계가 막힌 불순물을 대체와 세정을 위해 편리한 송수관에 열중합니다.
