| 브랜드 이름: | Sinuo |
| 모델 번호: | SN661-EVESA |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 1개 세트 / 달 |
장비를 시험하는 자동차 ESA 전기 차량을 위한 EMC 시험 솔루션
상응하는 표준과 조항
전자파 적합성에 관해서 차량의 승인과 관계가 있는 " 유엔 서식지 R10 "표준 규정
EN 55025/CISPR 25 차량, 보트와 내연 기관은 탑재하고 있는 수신기들의 보호에 대해 교란 특성 북방한계선과 측정의 방법을 무선통신합니다
시스플 12 차량, 보트와 내연 기관 - 수신 장애 특성 - 외장 수신기들의 보호를 위한 측정의 북방한계선과 방법
협대역으로부터의 전기적 방해를 위한 ISO 11452 "길 비히클레스-컴포넌트 검사 방법은 전자 에너지를 방출했습니다 "
ISO 10605 "도로 차량 - 정전기 방전으로부터 " 전기적 장애를 위한 검사 방법
SAE J1113 일렉트로마게란틱 호환성 측정 과정과 (비행기를 제외하고) 자동차 부품을 위한 제한 (60Hz 내지 18GHz)
차량에서 부품 시장 전자 기기에 대하여 표준인 EN 50498 전자파 적합성 (EMC) -제품 가족
EN301489-1 : 무선 장비와 서비스에 대하여 표준인 "전자파 적합성 (EMC) ; 파트 1 : 공통 기술적 요구 "
EN55032 : 멀티미디어 소자 - 방사 요구의 전자파 적합성
IEC 61000-3-2 : 고조파 전류 배출 (장비 입력전류 ≤16A)를 위한 전자기 상용 한도
IEC 61000-3-3 : "전자파 적합성은 공공 저전압 전력 공급 시스템, 전압 변동 값과 명멸 한계에서의 정격 전류 ≤16A에 의해 제조된 전압 변화와 장치의 무조건적 접근을 제한합니다 "
......
시스템 개요
전체 시험 시스템은 수행원으로 나타내진 EMI 테스트 프로젝트와 EMS 테스트 프로젝트를 포함합니다 :
| 테스트 항목 | 테스트 내용 | 시험 사이트 |
| 전도성 발행 | 150kHz-30MHz, QP / AV | 차폐 룸 |
| 방사 방출 | 30MHz-6GHz, QP / AV | 차폐 룸 |
| 고조파 전류 발행 | IEC61000-3-2에 따르면 | 보통 시험소 |
| 전압 변동 값과 명멸 | IEC61000-3-3에 따르면 | 보통 시험소 |
| 테스트 항목 | 테스트 내용 | 시험 사이트 |
| ESD 테스트 | IEC61000-4-2에 따르면 | 보통 시험소 |
| EFT 테스트 | IEC61000-4-4에 따르면 | 보통 시험소 |
| 전도된 RF 면역 | IEC61000-4-6에 따르면 | 차폐 룸 |
| RF는 내성 시험을 방출했습니다 | IEC61000-4-3에 따르면 | 챔버 |
| 서어지 내성 테스트 | IEC61000-4-5에 따르면 | 보통 시험소 |
| 전압 저하, 접속 불량 잡음과 전압 변화 면역 | IEC61000-4-11에 따르면 | 보통 시험소 |
|
ISO 7637 테스트 (자동차 부분을 위한) 자동차 전자 공학 테스트 프로젝트 |
ISO 7637에 따르면 펄스 1, 2a, 2b, 3a, 3b, 및 4 |
보통 시험소 |

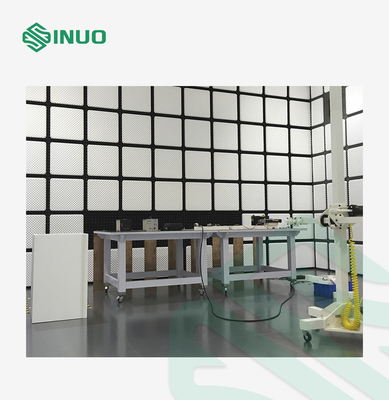

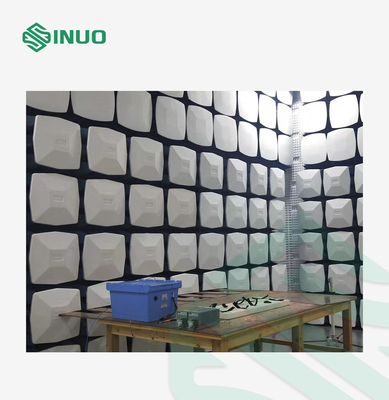

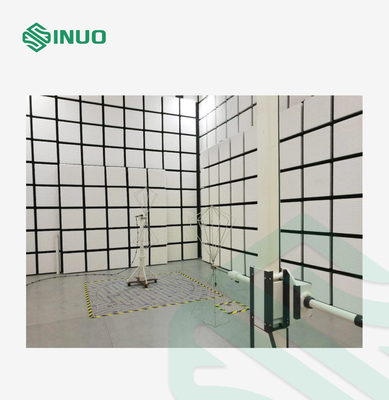

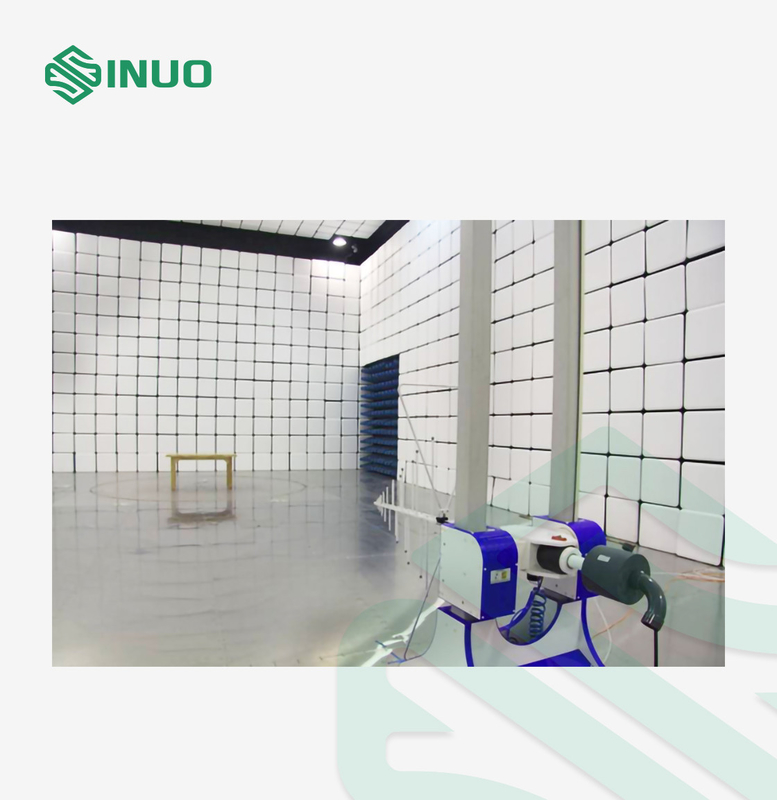

시스템은 관제실과 증폭기 실인 SAC으로 구성됩니다 :
| 아니오. | 항목 | 상술 (외면 사이즈) | 수량 |
| 1 | 무향실 |
9.2 × 6.2× 6.2m (L × W × H) (조정은 건물의 구조적인 것 따르면, 비용이 다를 것이라는 것 입니다) |
1 |
| 2 | 관제실 |
3.0 × 3.0 × 3.0m (L × W × H) (조정은 건물의 구조적인 것 따르면, 비용이 다를 것이라는 것 입니다) |
1 |
| 3 | 증폭기 공간 |
2.0 × 3.0 × 3.0m (L × W × H) (조정은 건물의 구조적인 것 따르면, 비용이 다를 것이라는 것 입니다) |
1 |
