| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1001-2B |
| MOQ: | 1 |
| 가격: | negotiable |
| 지불 조건: | 전신환 |
| 공급 능력: | 30 SETS/월 |
핵심 IPX56 비 시험 장비를 고발하는 EVSE 전기 차량
상응하는 표준과 조항
IEC 61851-1 2017 전기 차량 전도성 있는 충전 장치 - 파트 1 : 일반 요구사항.
IEC 60529:2013 "보호도는 구내 (IP 코드) " IPX5와 IPX6에 의해 공급했습니다.
장비 개관
시험 시스템은 시험을 위해 사용되고 그 열을 샘플링하고 옮깁니다,와 라이닝 환경 조건 동안 작동 성능. 시뮬라팅 비 풍토적인 조건 하에 제품과 물리적이고 다른 관련 속성을 테스트하는 것은 전기적이고 전자 제품, 램프, 전기 부품, 자동차, 오토바이와 다른 제품에 적합합니다.

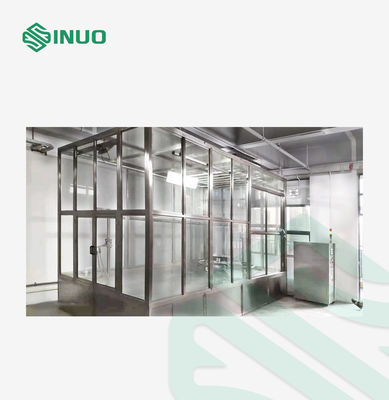

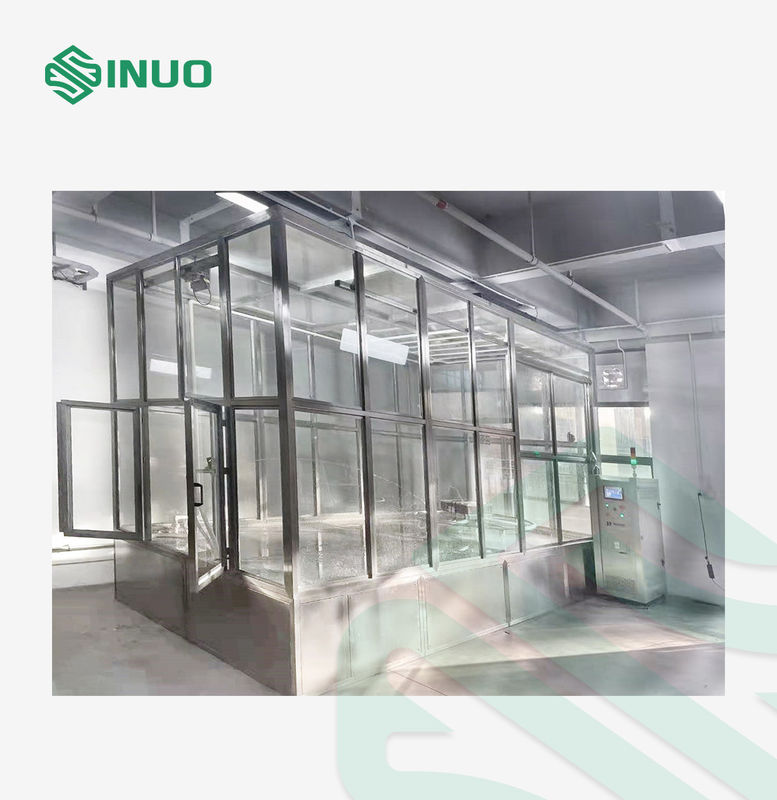

시험 시스템은 테스트 벤치, 물 축열조, 제어함, 턴테이블, 항온수 시스템과 스프레이 시스템으로 구성됩니다.

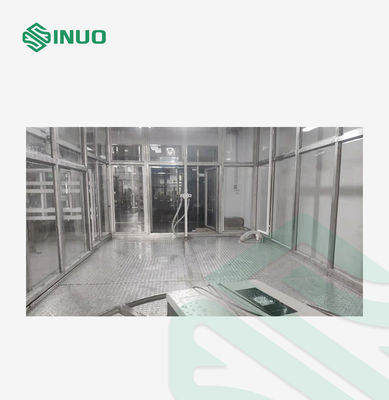

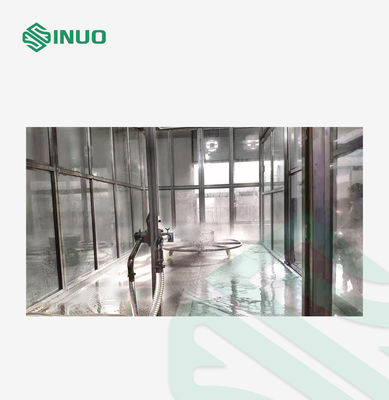

옳은 제어함 안에서 스테인레스 스틸 물 펌프를 통하여 물을 퍼내고, 그것을 호스의 노즐에게 보내기 전에 그것에 압력을 가하는 바닥에 있는 저수 탱크가 있습니다. 펌프의 수단은 유량계, 압력계와 솔레노이드 밸브와 같은 제어부품으로 설계됩니다 ; 그것은 타격 항온수 시스템 실내로 설비했습니다, 턴테이블이 독립적으로 물 분무 장비로부터 떨어진 2500 밀리미터를 설치합니다.
기술적인 매개 변수
| 시스템 사이즈 | 4.5*2.5*2.4m (W*D*H) |
| 턴테이블 지름 | 1200 밀리미터 |
| 턴테이블 로드 | 500 킬로그램 |
| 워터 젯 노즐 헤드들의 수 | 2 초당 주파수 ; IPX5 중 하나와 IPX6의 또 다른 것 |
| 검사 방향 | 샘플에서 옆. |
| 샘플로부터의 노즐 거리 | 운영자에 의해 제어되는 2500~3000mm. |
| 노즐 내경 | IPX5는 φ6.3 밀리미터를 (등급화합니다) ; IPX6은 φ12.5 밀리미터를 (등급화합니다) |
| 물 제트플로우 | IPX5 (등급) 12.5±0.625 (L/min) ; IPX6 (등급) 100±5 (L/min) |
| 파이프 직경 | 하나는 할프-인치와 원-인치 고압력이 물을 뿌립니다 |
| 수압 | (흐름에 의해 조정된) 30~200kpa |
| 턴테이블 속도 | 1-7R/min |
| 워터 제트 시간 | (조정할 수 있는) 3,10,30,9999 분 |
| 실행시간 제어 | (조정할 수 있는) 1~9999min |
| 물 분무 압력계 | 수압을 나타낼 수 있습니다 |
| 제어 시스템 | 지멘스 PLC |
| 워터 제트 장치 | 그것은 물 펌프, 수압 테스터와 고정 노즐 브라켓으로 구성됩니다 |
| 노즐 소재 | 스테인리스강관 |
| 저수 탱크 물질 | 스테인레스 스틸 |
| 전기적 박스 재료 | 304 스테인레스 강 |
