| 브랜드 이름: | Sinuo |
| 모델 번호: | SNE6808C |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 10은 / 달에서 설정합니다 |

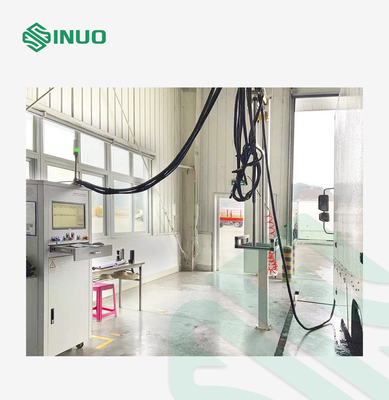

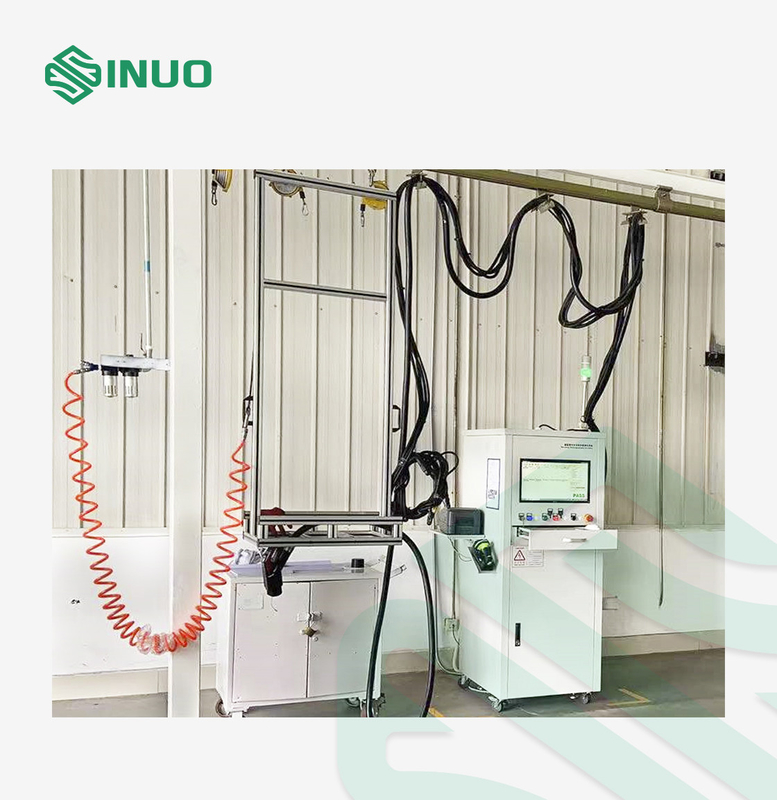

느리고 빨리 전기 안전 시험 장비를 고발합니다 전기 차량
장비 개관
전체 전기 차량을 위한 이 포괄적 전기 안전 측정 시스템은 다음과 같은 테스트 내용을 포함합니다 :
1. 차량 시험
2. 성분 테스트
3. 전위 균등화
4. 전원베터리 REESS
차량 시험 :
1. 빨리 공항을 고발하는 것 : DC 내전압, 절연 저항, 빨리 기능, 전체 차량 절연 저항, 단열재 실험 검증을 고발하는 DC 토대 (전위 균등화)
2. 저속 충전 공항 : AC 내전압, 절연 저항, AC 토대, 누설 전류, 저속 충전 기능
전위 균등화 :
1. 배터리와 PEU 외피의 부정적 접지점 사이의 저항
2. 배터리의 부정적 접지 점과 구동 모터의 주택 사이의 저항
3. 배터리 부정적 지면 포인트와 충전기 외피 사이의 저항
4. 배터리의 부정적 접지 점과 PTC 사이의 저항
5. 배터리와 에어 콘디셔닝 압축기 하우징의 부정적 접지점 사이의 저항
6. 배터리 부정적 접지점과 스티어링 모터 하우징 사이의 저항
7. 배터리와 공기 펌프케이스의 부정적 접지 점 사이의 저항
8. 배터리 부정적 지면 포인트와 배터리 커버의 죄는 나사 사이의 저항
| 전위 균등화 | |
| 검사 방법 / 무부하 출력 전압 | 4선식 |
| 무부하 출력 전압 | <12v> |
| 출력 전류 설정 범위 | DC :1.00~32.00A, 끊임없이 조정할 수 있는 정전류 출력 |
| 출력 전류 결의안 | 0.01A |
| 출력 전류 정확도 | 1.00~9.99A : ± (setting+0.20A 중 1%) |
| 10.00~32.00A : ± (1%의 설정) | |
| 접지 저항 설정 범위 | 상한 : 0~630.0mΩ ; |
| 하한 : 0~630.0mΩ ; 0=off | |
| 접지 저항 측정 범위 | 1.00A≤outpur current≤10.00A, 0.0~600.0mΩ |
| 10.00A≤outpur current≤20.00A, 0.0~300.0mΩ | |
| 20.00A≤outpur current≤32.00A, 0.0~200.0mΩ | |
| 결의안을 측정하는 접지 저항 | 0.1 mΩ/1 mΩ |
| 접지 전압 측정 범위 | 0~10V |
| 결의안을 측정하는 접지 전압 | 0.001V |
| 저항이 0에 맞춥니다 | 0.0~100.0 mΩ |
| 정확도를 측정하는 접지 전압 | ± (1%의 reading+3 mΩ) |
| 테스트 시간 설정 범위 | 0.0, 0.1~999.9s 0.0=Continuous 출력 |
| 테스트 시간 결의안을 설정하기 | 0.1S |
| 테스트 시간 거리 정도에서 설정하기 | ± (setting+0.05s 중 1%) |
| 절연저항시험 | |
| 평가된 출력 부하 전류 | 10VA(1000V/10mA) 10mA |
| 출력 전압 리플 | 저항부하, 1000V/1mA, <5> |
| 출력 전압 설정 범위 | DC :조정할 수 있는 연속적인 100~1000V |
| 결의안을 설정하는 출력 전압 | 1V |
| 정확도에서 설정하는 출력 전압 | ± (setting+3V 중 1%) |
| 절연 저항 설정 범위 | 상한 : 0.0001~10GΩ ; ∞ = 어떤 상부 및 하부 제한 의견 |
| 하한 : 0.0001~10GΩ ; | |
| 절연 저항 측정 범위 | 100~499V : 0.1MΩ~1000 MΩ |
| 500V~1000V : 1.5MΩ~10000 MΩ | |
| 결의안을 측정하는 절연 저항 | 0.01 MΩ/0.1 MΩ/1 MΩ |
| 저항 보상 | >30MΩ |
| 절연 저항 측정 범위 | 0.05~99.99~999.9~3000MΩ |
| 정확도를 측정하는 절연 저항 |
100~499V : <100 M=""> 100 MΩ~1000 MΩ : ± (10%의 reading+5 MΩ) |
|
500~1000V :1.5 MΩ~100MΩ :± (2%의 reading+0.2 MΩ) 100 MΩ~1999 MΩ : ± (5%의 reading+2 MΩ) 2000 MΩ~10000 MΩ : ± (10%의 reading+5 MΩ) |
|
| 1000 MΩ~3000 MΩ :± (5%의 reading+2digitals) | |
| 지연 시간 설정 범위 | 0.5~999.9s |
| 테스트 시간 설정 범위 | 0.0, 0.1~999.9s, 0.0= 연속 출력 |
| 테스트 시간 결의안 | 0.1S |
| 테스트 시간 정확도에서 설정하기 | ± (setting+0.05s 중 1%) |
| AC 내전압 | |
| 내전압 시험 유형 | 추운 내전압 시험 |
| 정격 출력 로드 | 200VA (AC : 5000V/40mA) |
| 출력 전압 조정 레이트 | <2> |
| 출력 전압 설정 범위 | AC :100-5000V ;50Hz/60Hz |
| 출력 전압 결의안 | 1V |
| 출력 전압 정확도 | ± (1% 설정 value+3V) |
| 항복전류 측정 범위 | 0.050~9.999~40.00mA |
| 항복전류 설정 범위 | 상한 : 0.000-9.999- -40.00mA |
| 하한 : 0.000-9.999- -40.00mA 0.000=close | |
| 결의안을 측정하는 항복전류 | 0.001mA/0.01mA |
| 제로 전류 | 0.000-2.000mA |
| 항복전류 측정 정확도 | ± (리딩값 + 0.005mA 중 1%) |
| 상승 시간 / 저속 다운 타임 | 0.0-999.9s |
| 테스트 시간 설정 범위 |
0.0, 0.1-999.9S 0,0=continuous는 출력했습니다 |
| 테스트 시간 결의안 | 0.1S |
| 테스트 시간 정확도에서 설정하기 | ± (0.1% 설정 value+0.05s) |
| 아크 검출 | 1-9 기어 (9가 가장 높은 감도입니다) |
| DC 내전압 | |
| 내전압 시험 유형 | 추운 내전압 시험 |
| 출력 전압 설정 범위 | DC :100-6000V |
| 출력 전압 결의안 | 1V |
| 출력 전압 정확도 | ± (1% 설정 value+5V) |
| 항복전류 설정 범위 |
상한 : 0.000-10.00mA ; 하한 : 0.000-10.00mA, 0=off |
| 항복전류 측정 범위 | 0.010-10.00mA |
| 항복전류 측정 해상도 | 0.001mA/0.01mA |
| 제로 전류 | 0-2 000mA |
| 항복전류 측정 정확도 | ± (value+5 디지털을 읽는 1%) |
| 상승 시간 / 저속 다운 타임 | 0.0-999.9s |
| 테스트 시간 설정 범위 |
0.0-999.9S 0.0=continuous는 출력했습니다 |
| 테스트 시간 결의안 | 0.1S |
| 테스트 시간 정확도에서 설정하기 | ± (0.1% 설정 value+0.05s) |
| 아크 검출 | 1-9 기어 (9가 가장 높은 감도입니다) |
| 누설 전류 | |
| 정격 부하 파워 레인지 | 절연 트랜스 / 내장 변수 주파수 전력 공급의 전력에 의해 결정됩니다 |
| 누설형 설정 | 단일 상 : 정지 누설, 동적 누출 |
| 출력 전압 비율 |
1.10 시간 입력 전압 (절연 트랜스에 의해 출력되) /arbitrarily 세트 전압 (가변 주파수 전원 공급기에 의해 출력됩니다)
|
| 출력 전압 설정 범위 | AC :0.0-300.0V |
| 측정 범위에서 설정하는 출력 전압 | AC :5.0-300.0V |
| 출력 전압 측정 해상도 | 0.1V |
| 출력 전압측정 정밀도 | ± (읽기 value+3V 중 1.5%) |
| 누설 전류 임피던스 | |
| 누설 전류 설정 범위 |
상한 : 0.000-5.000mA ; 하한 : 0.000-5.000mA 0.000=off |
| 누설 전류 측정 범위 | 현재 시험 범위는 0.050-5.000mA입니다 |
| 누설 전류 측정 해상도 | 0.001mA |
| 제로 전류 | 0.000-2.000mA |
| 누설 전류 측정 정확도 | ± (리딩값 + 0.005mA 중 1.5%) |
| 테스트 시간 설정 범위 |
0.0, 0.5-999.9S 0.0=continuous는 출력했습니다 |
| 테스트 시간 결의안 | 0.1S |
| 테스트 시간 정확도에서 설정하기 | ± (0.1% 설정 value+0.05s) |
| 느린 충전 기능 | |
| 출력 전압 설정 범위 | AC :0.0-300.0V |
| 출력 전압 측정 범위 | AC : 5.0~300.0V |
| 출력 전압 결의안 | 0.1V |
| 출력 전압측정 정밀도 | ± (측정 범위의 value+0.25%를 읽는 0.25%) |
| 현재 설정 범위를 고발하기 |
6.000-63.00A (그것은 즉, 경향의 상한입니다) 기록 : 경향의 하한은 설정될 수 없습니다, 그것이 0에 고정됩니다 |
| 측정 현재 설정 범위 | 상부 및 하부 제한 : 0.000-9.999-75.00A |
| 현재 측정 범위 | 0.050~9.999~75.00A |
| 현재 측정 해상도 | 0.001A/0.01A |
| 현재 측정 정확도 | ± (측정 범위의 value+0.25%를 읽는 0.25%) |
| 역율 측정 범위 | 0.100~1.000 |
| 결의안을 측정하는 역율 | 0.001 |
| 역율 상한 설정 범위 | 0.000~1.000 |
| 전력은 하한 설정 범위를 고려합니다 | 0.000~1.000 |
| 정확도를 측정하는 역율 | ± (value+0.01을 읽는 0.5%) |
| 지연 시간 | 0.2~999.9S |
| 테스트 시간 설정 범위 |
0.0, 0.1-999.9S 0.0=continuous는 출력했습니다 |
| 테스트 시간 결의안 | 0.1S |
| 테스트 시간 정확도 | ± (설정 value+0.05s 중 0.1%) |
| 저전압 느린 요금 시험 | |
| 정격 부하 파워 레인지 | 절연 트랜스 / 내장 변수 주파수 전력 공급의 전력에 의해 결정됩니다 |
| 출력 전압 비율 |
0.85 번 입력 전압 (절연 트랜스에 의해 출력되) /arbitrarily 세트 전압 (가변 주파수 전원 공급기에 의해 출력됩니다)
|
| 출력 전압 설정 범위 | AC :0.0-300.0V |
| 출력 전압 측정 범위 | AC : 5.0~300.0V |
| 출력 전압 결의안 | 0.1V |
| 출력 전압측정 정밀도 | ± (측정 범위의 value+0.25%를 읽는 0.25%) |
| 현재 설정 범위를 고발하기 |
6.000-63.00A (그것은 즉, 경향의 상한입니다) 기록 : 경향의 하한은 설정될 수 없습니다, 그것이 0에 고정됩니다 |
| 지연 시간 | 0.2~999.9S |
| 테스트 시간 설정 범위 |
0.0, 0.1-999.9S 0.0=continuous는 출력했습니다 |
| 테스트 시간 결의안 | 0.1S |
| 테스트 시간 정확도 | ± (설정 value+0.05s 중 0.1%) |
| 신속충전 기능 | |
| 출력 전압을 고발하는 포괄적 측정 | DC :200.0-500.0V |
| 출력 전류를 고발하는 포괄적 측정 | ≤50A |
| 책임 부과 | 0.01KW.h |
| SOC | 0~100% |
| 플러그 온도 설정 범위 | 0~100' Ｃ |
| 플러그 온도 해상도 | 1' Ｃ |
| 전지 온도 측정 범위 | 0~150' Ｃ |
| 테스트 시간 설정 범위 |
0.0, 0.1-999.9min 0.0=continuous는 출력했습니다 |
| 테스트 시간 결의안 | 0.1 분 |
| 테스트 시간 정확도 | ± (value+0.05min에서 설정하는 0.1%) |
| 건전지 팩 /Whole 자동차 절연 시험 | |
| 절연 저항 설정 범위 |
상한 0.00-100.0MΩ 0=close, 하한 0.00- 100 00MΩ |
| 절연 저항 측정 범위 | 0.20- 100.00MΩ |
| 절연 저항 측정 해상도 | 0.01 MΩ |
| 절연 저항 측정 정확도 | ± (측정 범위의 5% 리딩값 + 0.03%) |
| 테스트 시간 설정 범위 | 4.0~999.9S |
| 테스트 시간 결의안 | 0.1S |
| 테스트 시간 정확도에서 설정하기 | ± (0.1% 설정 value+0.05s) |
질문과 답

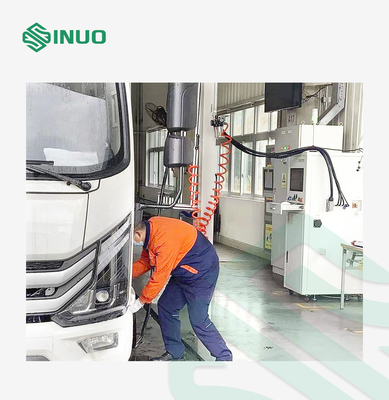

큐 : 차량 시험 대를 위한 :
한 : 전체 차량 시험은 소켓을 고발하여 소켓, 급속 충전을 고발하는 저속 충전에 주로 탄약을 장전한 저속 충전 충전 총기와 급속 충전을 통하고 연결 차량 충전기, 전원베터리와 인터페이스 안전성 시험, 주요 테스트 항목의 다른 부분이 DC 내전압, 절연 저항, 접지 저항, 누설 전류 (저속 충전 항구)을 이용 가능합니다 ; 주된 목적은 충전 소켓의 안전 성능과 그것에 연결된 부품의 인터페이스를 발견하는 것입니다 ; 차량은 스위치가 비활성 상태에 있는 차량에 그것에게 모든 권력과 전자를 확보하기 위해 시험 동안 떨어져서 강화될 필요가 있습니다.
1. 느린 고발한 기능 탐지
느린 충전 기능 탐지는 신 에너지 자동차의 저속 충전 성능을 발견하는 것입니다. 준비되고 시작하여서 청구하는 AC 충전 동안 접속 확인과 충전 단계, 정상적 충전, PWM 듀티 사이클 변경과 전류 테스트 끝을 포함하여 테스터는 차량의 충전 지위를 발견하기 위해 느린 혐의 차징 인터페이스를 통하여 신 에너지 차량을 고발합니다.
액주입접속두를 확인하는 기능에 따르면, 안전 점검원은 또한 충전 총기와 하이-볼타게 테스트 항목의 충전 소켓 사이의 연결을 확인하는 기능을 추가합니다. 충전 총기가 차량 테스트 소켓에 플러그가 연결될 때, 안전 점검원은 처음으로 연결이 정상적인지 확인할 것입니다. 고압 탐지.
상위 컴퓨터 소프트웨어 시험 인터페이스
2. 빨리 기능 테스트를 고발하기
빠른 충전 기능 테스트는 신 에너지 자동차의 빠른 충전 성능을 발견하는 것입니다. 준비 단계와 DC 충전과정 동안 충전 단계를 고발하면서, 테스터는 셀프-체크 단계를 포함하여 자동차의 충전 지위를 발견하기 위한 차징 인터페이스를 신속충전을 통하여 신 에너지 자동차를 고발합니다. 정상적 장입 완료, 캔 통신과 추가시험을 통한 충전 파라미터의 실시간 탐지 (전압, 해류, 대전 량, SOC, 배터리 온도 변환, 기타 등등을 포함하여).
액주입접속두를 확인하는 기능에 따르면, 안전 점검원은 또한 충전 총기와 하이-볼타게 테스트 항목의 충전 소켓 사이의 연결을 확인하는 기능을 추가합니다. 충전 총기가 차량 테스트 소켓에 플러그가 연결될 때, 안전 점검원은 처음으로 연결이 정상적인지 확인할 것입니다. 고전압 검출.
