| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1002M |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 1개 세트 / 달 |
전기 차량 전체 스펙트럼 태양 시뮬레이션 방사선 측정 시스템
상응하는 표준과 조항
ISO 12097-2 : "도로 차량 에어백 성분 부분 2 : 에어백 모듈의 " 테스트
DIN 75220 : 태양 시뮬레이션 장치에 노후된 자동차 부품
군표준 810 환경 공학 고찰과 연구실 실험
IEC 60904-9 "폐지 기전력 디바이스 - 9 부 : 태양광 시뮬레이터 성능요건 "
IEC60068-2-5 "환경적 시험체면 2-5 : 테스트 Sa : 땅 lvel에 있는 자극적 태양 방사와 태양 방사선 테스트를 위한 " 유도

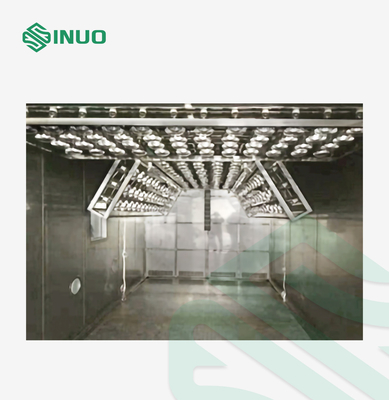

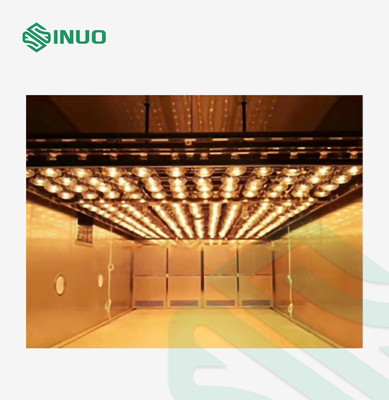

장비 개관
이 시험 시스템은 지능적 제어 전원 공급기, 완전히 다양한 조건 하에 햇빛의 환경을 시뮬레이션할 수 있는 반사기 전조등체의 최적화된 설계, 오스람 2000W/4000W 메탈 할라이드 램프, 내각, 조도계, 기타 등등으로 구성됩니다.
온도, 습도, 강우량과 강설과 같은 환경적 요소와 연결됨으로써, 그것은 테스트 샘플 (열, 기계적, 화학적, 전기적, 기타 등등)에 직달일사의 영향을 평가하는데 사용될 수 있고 또한 성분에서 다른 물질 사이의 작용을 밝히는데 사용될 수 있습니다. 자극적 태양 방사 시스템은 전자와 물질과 소체적 견본을 시험하는데 홀로 사용될 수 있습니다. 다중 시스템은 또한 전문적 디자인과 배치를 통하여 화합하여 광 배열이 될 수 있으며, 그것이 자동차, 트럭, 태양광모듈, 열차와 비행기을 판단하는 시험에서 사용될 수 있습니다.
기술적인 매개 변수
| 방사 범위 | 500~1200W/m2 (스텝리스 조정)까지 |
| 방사 표면 위의 빛의 세기의 균일성 | ±10% |
| 연속적인 8 시간 이내에 조명 시스템 일탈 | ≤±5% |
| 체제가 안정하게 켜진 후, 그것은 설정값의 ±10%의 안정화 시간에 도달할 것입니다 | ≤2S |

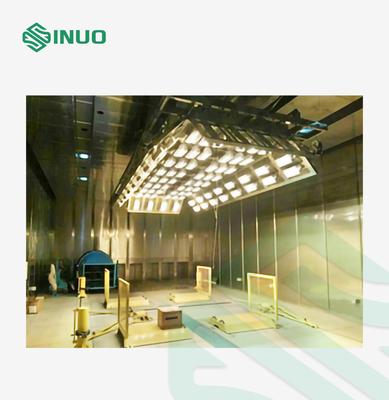

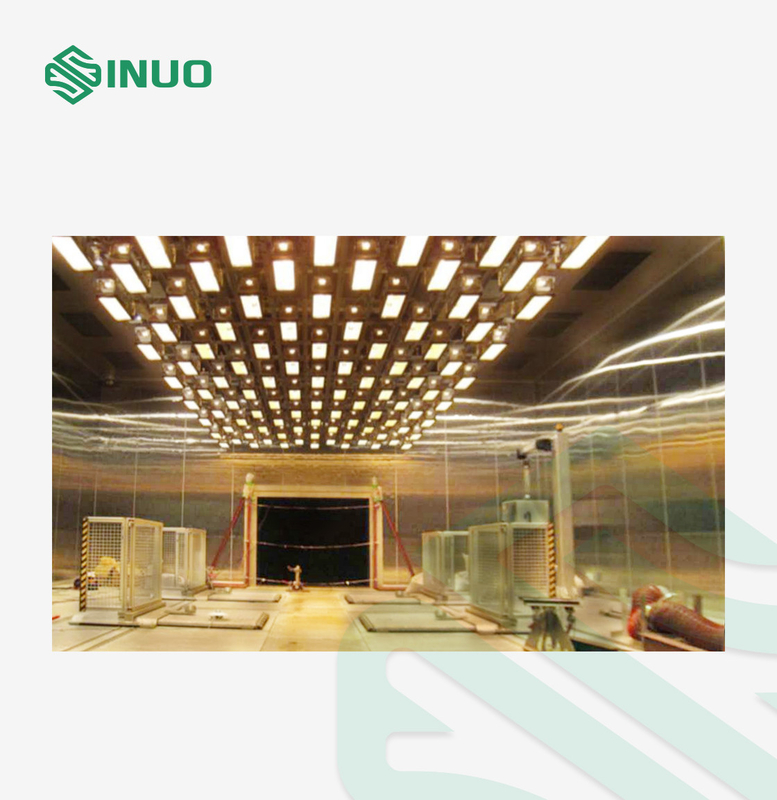

시스템 구조
시스템은 총 21(3×7) 햇빛 시뮬레이션 장치로 구성되고 각각 햇빛 시뮬레이션 장치가 고르게 4KW인 동일의 권한을 가집니다. 특정한 분포는 다음과 같습니다 :
수치의 챔버 영역의 크기는 6.5m × 2.5m (길이 × 폭) 이고 각각 소형 박스가 한 개의 태양광 시뮬레이션 장치입니다. 길이 방향에서 거리는 1m 이고, 폭 방향에서 거리는 1.25m 이고, 계몽 참조면의 높이는 1500mm±500mm 입니다.
태양광 시뮬레이션 장치의 세로 센터라인은 수직 방향에서 섀시 동력계의 중앙선과 일치하고 전체적 설치 위치가 섀시 동력계의 피트 영역 위에 있습니다.
시스템 구조
햇빛 시뮬레이션 장치는 전조등체, 메탈 할라이드 램프와 지능 전력 공급으로 구성됩니다. 지적 전원 공급기는 테스트 챔버 밖에 위치되고 메탈 할라이드 램프가 전조등체에 설치되고 필요한 방사 영역에 따라 테스트 챔버에 배열됩니다.
램프 소스
램프 소스의 강도를 보증하는 동안 램프 소스의 선체는 체중의 각각 태양광 시뮬레이션 장치를 감소시키는 분사기로 뿌리는 모래에 맞는 알루미나 판재입니다. 반사 물질은 반사율 최고 97%까지, 획일적 반사로, 수입된 거울 콩 곡물 알루미늄 판이고 어떤 광점이 아닙니다. 회전하고 전기 도금하는 절차 때문에, 경면 반사면의 고강도 견고성은 보증되고 반사율이 더 뒤 세정과 와이핑으로 인해 매우 감소되는 상황의 발생이 감소됩니다.
점화 코일은 전원 공급기에 위치합니다. 시험 스페이스에 설치된 램프 소스에서 모든 구조와 부품은 광범위의 온도와 습도 범위에 견딜 수 있고 온도 저항이 고온에 대한 장기 저항이 껍질에 싸인 채로 노화의 가능성이 높은 램프에 또한 고전압 패키지를 회피하는 -70C~+120C입니다.
메탈 할라이드 램프
가장 진보적 메탈 할라이드 램프 기술을 채택하세요. 모델은 DXS와 오스람 HMI 4000이고 메탈 할라이드 램프의 특정 매개 변수가 다음과 같습니다 :
| 전기적 매개 변수 | 공칭 전력 | 4000W |
|
| 전구 전원 | 4000W | ||
| 표준 전압 | 200V | ||
| 전구 전압 | 200V | ||
| 전구 경향 | 24 | ||
| 측광 데이터 | 명목상 광속 | 380000LM | |
| 색 온도 | 6000K | ||
| 연색성 지수 Ra | 90 | ||
|
메탈 할라이드 램프 자체의 스펙트럼 곡선은 매우 햇빛띠에 근접하고 햇빛이 완전히 사용자 지정 필터에 의해 조정 뒤에 시뮬레이션될 수 있습니다. 상세한 스펙트럼 곡선은 권리에서 보여집니다.
|
|
||
지능 전력 (EPS)
1) 전력 모듈은 코어 제어와 에너지의 안정적인 출력을 보증하는 고정밀 벡터 제어 알고리즘으로 고성능 MCU를 채택하여서, 램프의 밝기가 고쳐지고 그것이 입력 그리드 전압과 냉각에 의해 영향을 받지 않습니다.
2) 그것은 20% 내지 100% 출력 스텝리스 조정을 실현할 수 있고, 전체적 방열이 작고, 다양한 제어와 통신 방식을 가집니다.
| 작동 패널 표시장치 | 작동 상태 | 감시 장치 출력 전압, 출력 전류, 셋파워, 모듈 온도, 기타 등등은 선택될 수 있습니다 |
| 매개변수 설정 | 관련 값은 유연하게 현실적 요구에 따라 설정될 수 있습니다 | |
| 보호 / 알람 기능 | 과열되는 과전류, 과전압, 부족 전압, 단락 회로와 내부 메모리 실패와 기타 등등. | |
| 환경 | 대기 온도 | -10C~+50C (어떤 동결) |
| 주변습도 | 아래 90%RH (어떤 서리) | |
| 환경 | 실내 (어떤 직사광선과 어떤 부식, 어떤 가연성 가스, 어떤 유무, 어떤 먼지와 기타 등등.) | |
| 높이 | 1000M 이하 | |
