| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1001-2A |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 1개 세트 / 달 |
IEC 61851 전기자동차 충전소 누에고치 건조기 실
상응하는 표준과 조항
전기 자동차를 위한 IEC / 컴팩트 비디오 디스크 61851-2-2:1999 AC 충전소
전기 자동차를 위한 IEC / 컴팩트 비디오 디스크 61851-2-3:1999 DC 충전소
전기 자동차를 위해 파일을 고발하는 AC의 NB/T 33002-2018- 기술적 요구
GB/T4208-2017 샐 보호 클래스 (IP 코드)
IEC60529 :2013 보호도는 구내 (IP 코드)에 의해 공급했습니다
우리는 모든 종류의 비 공간을 특화할 수 있습니다.
기술적인 매개 변수
| 제어 | PLC 제어, 7 인치 터치 스크린 디스플레이와 작전 |
| 드라이브 | 모터 드라이브 |
| 테스트 항목 |
IPX3과 IPX4 (쇄도), IPX5, IPX6 |
| 양 IPX3/4 쇄도 | 4 PCS, 상부 위의 2, 옆 위의 2는 흔들릴 수 있고 증가하기 위해 맞춤화될 수 있습니다 |
| 양 IPX5/6 노즐 |
옆 위의 4, 4가 증가하기 위해 맞춤화될 수 있습니다 |
|
테스트 거리의 쇄도와 노즐 거리 |
자동적인 조정 |
|
IPX3/4 요구조건 |
외경 ф 102mM, 구형 직경 Ｓ ф 75.5 밀리미터, 중앙 구멍 1, 안쪽 2 써클 24 구멍 각 30', 외부 4 써클 96 구멍 각 15', 121 구멍의 전체, 지름 ф 0.5 밀리미터, 놋쇠 생산 |
|
IPX5 요구조건 |
Ф 6.3 밀리미터 |
| IPX6 요구조건 | Ф 12.5 밀리미터 |
|
흐름 속도 |
IPX4 흐름 속도 : 분 10±0.5L / ; IPX5 흐름 속도 : 12.5 + / - 0.625 L/min IPX6 흐름 속도 : 100 + 5 Ｌ / 분 터치 스크린 설정, 전자적 유량계 감시, 자동 시스템 조정을 통하여 |
| 테스트 시간 |
0.01S ~ 99.9 분, 미리 설정될 수 있습니다 |
| 턴테이블 |
ф 1600 밀리미터, 조정할 수 있는 속도 1~5r/min, 1000 킬로그램에 달하는 베어링 캐패시티 |
|
작업 환경 |
대기 온도는 5C ~ 35C입니다 ; 상대 습도 ≤85% ; 작업 환경 온도 : 15C ~ 35C ; 전원 공급기 : AC 380V ; 50 hz. 대기압 :86kPa ~ 106kPa |
| 보호 측정 |
누실 방지, 과부하 방지, 쇼트 회로 보호. |
검사 원리
일반적으로 파일을 고발하는 보호 수준은 IP54 또는 IP65에 도달하고 파일을 고발하는 것에 관한 포괄적 비 실험을 실시하는 것은 필요하고 물보라 실험이 모든 표면에 요구됩니다.
그러나, 충전 파일 (주로 높이 문제)의 외부 크기 때문에, 완전히 전통적 변동 강관 비 방법을 이용하여 물을 쏟도록 가능하 (가장 큰 변동 튜브 관경이 채택될지라도)과 4×4×4 미터의 공간을 요구하면서, 변동 강관 비 평가 소자가 맨 아래 큰 영역을 점령합니다.
이유는 출현 중 오직 하나입니다, 더 큰 질문이 파일 공통 충전 파일 최고 100까지 킬로그램을 고발하고 있고 더 350 킬로그램에 도달할 수 있습니다, 보통 턴테이블 태도를 사용하는 것 요구에 도달하고 그렇게 일련의 큰 영역을 특화할 필요가 있을 수 없고, 수 있는 베어링, 목적 스테이지의 변형,와 정속 제어에 회전하고 시험 동안 달성될 수 있습니다.

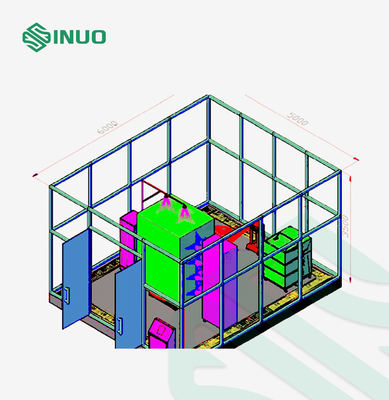

시설 구조 :
충전 파일 비 시험 설계는 주로 비 장치, 살수 기구, 급수 시스템, 제어 시스템과 배수 설비로 구성됩니다. IEC60529-2013을 위한 요구와 파일을 고발하는 산업 기준에 따르면, IPX4 샤워기 시스템과 IPX5/6 가득 찬 스프레이 기기는 쇄도 테스트 룸을 결합시키기 위해 도입됩니다.
장비 특징
1. 중심 통합 관리 시스템, IPX4 통제, IPX5, IPX6 세 분사 상태를 통한 [통합 관리] ; 작업 절차의 독자 연구개발을 사용할 때, 모든 펑크션 키는 작동하도록 쉬운 터치 스크린, 크린 인터페이스를 통해 설정하기 쉽습니다.
2. [자동 상수 해류] 지적 급수 시스템은 자동 상수 해류를 실현하기 위해 PID 컨버터를 채택하고, 전자 센서를 통한 실시간 플로우를 모니터링하고, 직접적으로 그것을 터치 스크린에 디스플레이합니다.
3. [세계적 스프레이] 4개의 샤워 장치의 사용은 고르게 분배했습니다, 분사 영역이 적어도 3의 평방미터에 도달하고 거의 완전히 (바닥을 제외하고) 충전 파일의 모든 외부 표면을 커버할 수 있습니다.
4. [변위 감지] 샤워 장치을 측면 스프레이와 탑 스프레이는 충전 파일과 거리를 느낄 수 있고, 표준 요구 사항 (300-500mm의 표준 거리 범위)을 충족시키기 위해 자동적으로 용사 거리를 조정할 수 있습니다.
5. [스프레이를 흔드세요] 쇄도는 변동 스프레이를 달성할 수 있습니다, 분사 범위 ±50' 조정할 수 있는, 변동 주파수가 분 1-20 번 / 입니다. IPX5 스프레이 건은 변동 높이에서 설정함으로써 더 레인지에서 위 아래로 흔들릴 수 있습니다.
6. [탑재할 수 있는 목적] 적재 플랫폼은 내장 설치를 채택하고, 테이블이 땅과 같은 높이이고, 테이블이 슬롯에 대하여 준비되고, 충전 파일이 지게차로 수송되며, 그것이 언로딩에게 편리할 수 있습니다. 적재 플랫폼은 12 밀리미터 두꺼운 전기 강판으로 만들어지고 기초적 베어링 캐패시티가 1000 킬로그램에 도달합니다.
