| 브랜드 이름: | Sinuo |
| 모델 번호: | SN881-252L |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 30 SETS/월 |

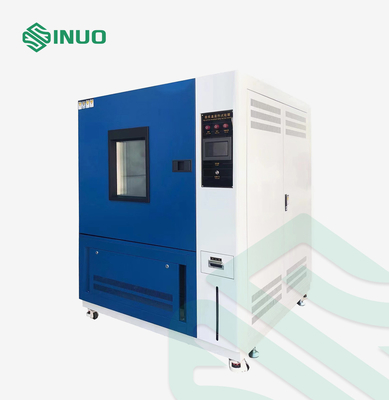

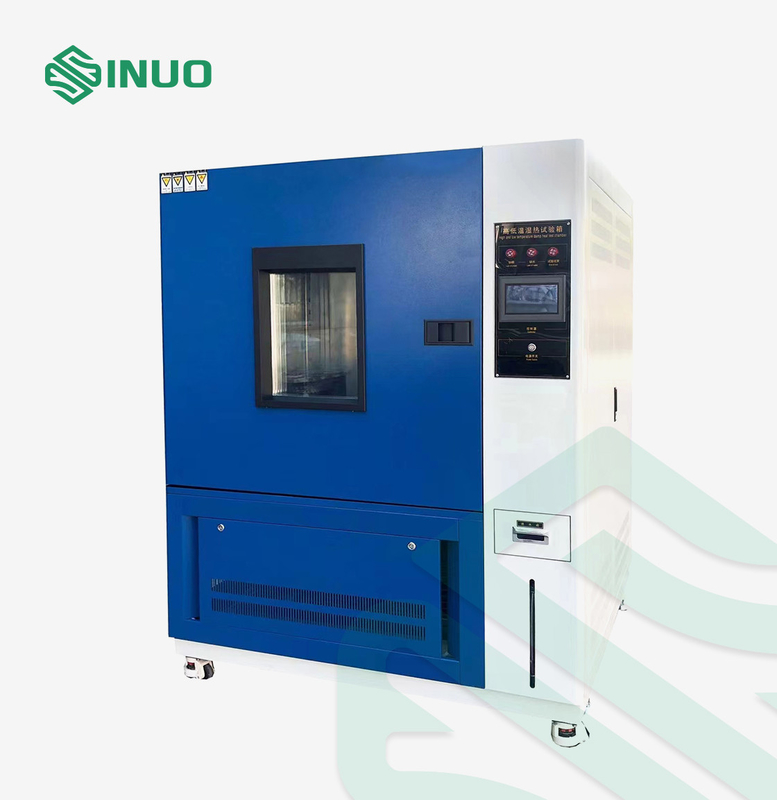

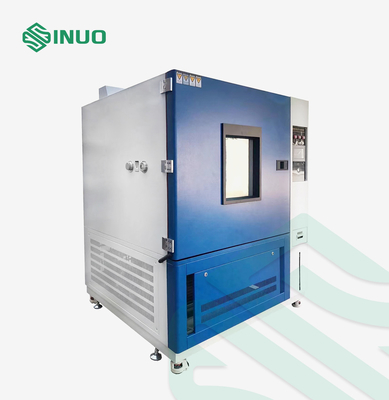

-70C 프로그램 가능한 모든 곳에 선택적 온습도 테스트 챔버
상응하는 표준과 조항
IEC60068-2-1:2007 "환경적 시험체면 2-1 : 테스트 테스트 A : 냉기, IDT "
IEC60068-2-2:2007 "환경적 시험체면 2-1 : 테스트스- 테스트 B-드라이 열기, IDT "
IEC60068-2-78:2012 "환경적 시험체면 2-78 : 테스트 테스트 택시 : 온습도, 지속 상태, IDT "
IEC60068-2-30:2005 "환경적 시험체면 2-30 : 테스트 테스트 Db : 온습도, 주기적 (12h+12h 사이클), IDT "
기술적인 매개 변수
| 1. 샘플 제한 | 이 테스트 챔버는 다음을 금지합니다 가연성이고 폭발적이고 휘발성인 물질 표본의 테스트 또는 저장 부식성 물질의 샘플의 테스트 또는 저장 테스트 또는 생물학적 시료의 저장 강한 전자파 방출 소스 샘플의 테스트 또는 저장 테스트 또는 방사능에 의한 소재 샘플의 저장 대단히 유독한 물질 표본을 판단하는 검사 또는 저장 테스트 또는 저장 동안 가연성, 폭발적이, 휘발성이, 대단히 유독하, 부식성이 방사능 물질을 생산할 수 있는 샘플의 테스트 또는 저장 |
| 2. 크기, 크기와 무게 | |
| 2.1 명목상 함유 용적 |
252L 다른 작업량은 맞춤화될 수 있습니다 |
| 2.2 인너 챔버 사이즈 |
D(600)MM ×W(600)mm× H(700) 밀리미터 다른 사이즈는 맞춤화될 수 있습니다 |
| 2.3 외형 칫수 |
대략. D(1150)mm ×W(1100)mm× H(1720)mm 또는 실제 디자인의 영향을 받습니다 |
| 2.4 중량 | 대략. 350KG |
| 3. 성능 | |
| 3.1 온도 범위 | 온도 범위 :-70 C~+120C |
| 3.2 습도 범위 |
(20 ~ 98)% RH (온습도 제어 가능한 범위 차트, 어떤 활동적 습식과 열부하를 언급하지 마세요)
온습도 제어 가능한 범위 차트 |
| 3.3 온도 동요 | ≤±0.5C (온도 동요가 중심지에 측정된 최고 온도와 최저 기온 사이의 차이의 절반입니다) |
| 3.4 온도 균일성 | ±2.0C (온도 균일성은 가장 높은 것 사이의 차이의 산술 평균이고 각각 시험으로 측정된 최저 온도입니다) |
| 3.5 온도 오차 | ±2.0C |
| 3.6 가열 속도 | (무부하 하에 연결이 잘되지 않은) ≥3C/ 분 |
| 3.7 냉각 속도 | (무부하 하에 연결이 잘되지 않은) ≥1C-1.2C /min |
| 3.8 상대 습도 에러 (단지 열기를 댐핑시키세요) |
±3%RH |
|
3.9 작업 시 소음
|
건전한 level≤85dB (측정된 채 25 'Ｃ의 대기 온도와 방음실에서 년간 최저치는 울립니다 ; 가중을 사용할 때, 8 점의 평균 값은 시험됩니다 ; 각각 시험 포인트는 지상으로부터 떨어진) 잡음원과 1 미터로부터 1 미터 떨어져 있습니다 |
| 4. 구조적인 특성 | |
|
4.1 재료
|
1. 외부 벽재 : 페인트를 굽는 진보적 파우더를 소금물에 절이고 포스파이팅 냉연강판 2.내벽재 : SUS304# 스테인레스 강판 3. 챔버 전기 절연체 : 경질 폴리우레탄 발포체 + 글라스파이버 |
| 4.2 공기 덕트부 | 원심분리기 팬 ; 공기 배출구는 공기 용적, 높이와 복귀 공기 용적을 조절할 수 있습니다 |

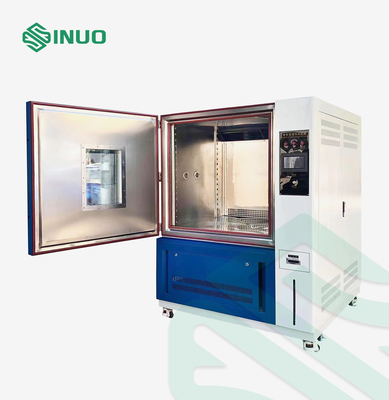

| 4.3 문 | 두배 열린 여닫이 문이 램프, 창문 / 도어 프레임 결로방지 전기 난방 장치, 문 개구 사이즈를 밝히면서, 관측 창을 갖추는 무반응 그립 핸들을 채택합니다 : (대략) 0.6*0.7M |
| 4.4 관측 창 | 문 (결로방지 기능으로) 300W×290H (밀리미터)에 한개의 전도성 필름 방폭 템퍼드 글라스 관측 창이 있습니다 |
| 4.5 팬 | 장축 원심분리기 팬 |
| 4.6 견본 랙 | 두 짜맞춘 스테인레스 강 조정할 수 있는 이동형 트레이 랙 |
|
4.7 추진하는 것
|
대만으로부터 수입된 스테인레스 강 추진하는 것을 사용하세요 |
| 4.8 히터 | 니켈 크롬 합금 전열기 |
|
4.9 냉각 압축기
|
프랑스어 테쿰세 압축기 |
|
4.10 증발기
|
핀 형태 증발기 |
|
4.11 레프리게라팅 방법
|
기계 압축기 층계형 |
|
4.12 냉각 방식
|
공기-냉각 |
|
4.13Temperature 조절 기구
|
7 인치 현명한 LCD 터치 프로그램 가능 제어기 |
| 4.14 인출 공 | 1대 pc인 Φ50mm이 특별한 거품 고무마개로 설비했습니다 (방에서 왼쪽에 위치합니다) |
|
5. 난방, 가습과 냉장 시스템과 그들의 작업 원칙
|
|
| 5.1 가열 시스템 | 스테인레스 강 소매형 건조 방지 히팅 튜브 짜맞춘 니켈 크롬 합금 열선 |
| u-형태 핀 형태 스테인레스 강 고속 가열 전열기는 비축을 위해 사용됩니다 | |
| 완전히 독립적 시스템이 제어 회로에 영향을 미치지 않습니다 | |
| 5.2 가습 시스템 |
보일러 난방과 가습 방법 스테인레스 강 무장한 히터 : 물 증발에 요구된 열을 제공합니다. 히터 제어 모드 : 비접촉 등고리핵 펄스폭 변조, SSR (고체 계전기) 수위 조절 장치와 온수기가 장치를 안티-드라이링 설비됩니다 |
| 5.3 냉장 시스템 | 냉각 방식 : 공기-냉각 |
| 냉각 압축기 : 환경적으로 우호적 냉매와 독일 비트저 압축기 | |
| 차게하는 구리 튜브 : 안쪽 나선형 k-형 냉매 구리 튜브 | |
| 콘덴서 : 물결 모양 핀 형태 공기 냉각식 응축기 | |
| 증발기 : 슬로프 타입 핀-튜브 증발기 | |
| 혹한 요소 : 원래 수입된 솔레노이드 밸브, 드라이링 필터, 기타 등등. | |
| 5.4 특징 | 전체 시스템의 송유관은 22 킬로그램 누전 검출 시험을 받습니다 |
| 냉난방 시스템은 완전히 독립적입니다 | |
| 시스템은 고온과 고압 공기 환류를 방지할 수 있습니다 | |
| 모든 냉장 시스템 액션 프로그램은 완전히 마이크로컴퓨터 제어부를 제어됩니다 | |
|
6. 조절 시스템
|
|
| 6.1 조절 방법 |
강제 순환 환기, 균형 온도 조정 방법. 제어 시스템은 시스템에 의해 설정된 온도 포인트에 따라 PID 자동 계산 출력을 통하여 히터의 출력을 제어하고, 마침내 동적 평형에 도달합니다.
|
| 6.2 순환 장치 | 통풍관과 오랫동안 축 유동 팬을 순환시킨 짜맞춘 공기 조화실은 공기 흐름을 향상시킴으로써 공기 흐름과 가열 용량을 향상시키고, 매우 테스트 챔버의 온도 균일성을 향상시킬 수 있습니다. |
|
7. 프로그램 제어 시스템
|
|
|
7.1 제어기
|
7 인치 PLC LCD 터치 프로그램 가능 제어기 |
|
7.2 디스플레이 정확도
|
0.01C/ 0.1%RH |
|
7.3 접촉식으로 타건 고해상도 스크린
|
고정 조건, 프로그램 조건의 임의 세팅과 경화 시험 이름, 일연번호, 기타 등등의 설정. |
|
7.4 시간 범위는 설정될 수 있습니다
|
0-999H59min |
| 7.5 프로그램가능 모드 | 동시에, 다른 상황과 프로그램의 120개 그룹은 설정될 수 있습니다. 프로그램의 어떠한 그룹에, 그것은 1200 부분으로 분할될 수 있고 부분의 수의 일부가 주기를 실행하고 어떠한 부분 또는 그룹의 사이클 작업을 수행하기 위해 임의로 가로채일 수 있습니다. |
| 7.6 안전성 | 그것은 파워-오프 메모리 장치를 가지며, 그것이 전력이 복구될 때 계속 남아있는 계획을 실행할 수 있고, 벤처기업과 기계 실행 시간을 실행하기 위해 기계 임명으로서 사용될 수 있습니다. |
| 7.7 제어 | 온도 흥망성쇠는 기울기 조절, 곡선 제어를 위해 사용될 수 있고, 셀프-코레크팅 온습도 참조사항의 기능을 가지고 있습니다. 그것은 편익이 매뉴얼 세팅에 의해 발생되었다는 것을 감소시킬 수 있는 PID 자동 계산의 기능을 가지고 있습니다. |
| 7.8 통신 기능 | Ｕ 디스크 인터페이스, RS-232 인터페이스, 오조작 하드웨어 락 (잠금장치), 컴퓨터 통신 소프트웨어는 제공됩니다 |
|
7.9 설정
|
설정과 모든 상태는 자동적으로 마이크로컴퓨터에 의해 잠겨집니다 |
|
7.10 알람
|
만약 에러가 설정 또는 작동 동안 발생하면, 경고 신호가 제공될 것입니다 |
| 7.11 출력 | 제어기는 신호 기록 출력된 포트를 가지고 있으며, 그것이 온도와 습도기록계에 연결될 수 있고, 기록하는 곡선을 출력할 수 있습니다 |
|
7.12 인터페이스
|
표준 RS-232를 갖춘 채 통신 인터페이스, 긴 전송거리는 통제와 리코딩을 위한 PC에 연결될 수 있습니다. |
|
8. 안전 보호 소자
|
|
| 8.1 냉장 시스템 | 1. 압축기 과열 보호 2. 압축기 과전류 보호 3. 압축기 높고 낮은 압력 보호 4. 압축기유 압력 보호 (큰 반밀폐식 압축기를 위해 선택적) 5. 액체성 공급 온도를 위한 과열보호 6. 초고속 압력 감소 보호 7. 다음을 공냉 처리했습니다 팬 과열된 보호를 압축하기 |
| 8.2 테스트 챔버 |
1. 온도 보호 위에서 조정할 수 있습니다
|
| 8.3 다른 보호 | 1. 전체 전력 상순과 (3상 전력 공급을 위한) 위상 손실량 보호 2. 과부담과 쇼트 회로 보호 3. 냉장 시스템 장애 알람 보호는 상자의 다양한 오프닝에 의해 발생되었습니다 |
|
9. 사용의 상태
|
다음의 조건은 사용자에 의해 보증됩니다 |
| 9.1 설치 위치 |
1. 땅은 같은 수준이고 잘 통풍시킵니다
|
| 9.2 환경적인 조건 | 1. 온도 : 5 Ｃ ~ 35 Ｃ 2. 상대 습도 : ≤85% 3. 기압 : 86kPa ~ 106kPa |
| 9.3 전원 상태 | 동력 요건 : 1. 원 프아이브 핵심 (3상 사선용 + 보호용 접지 전선) 케이블 (긴 약 4 미터) 2. 전압 범위 : AC 380 Ｖ 3. 무방한 주파수 변동값 범위 : (50 ± 0.5) Hz 4. 보호 접지선 접지 저항은 4Ω 이하입니다 5. 사용자는 설치 위치에 자신을 가지고 장비 또는 상응하는 능력의 전원 스위치를 구성하도록 요구되고 이 스위치가 독립적으로 장치에 의해 사용되어야 합니다 |
|
9.4 최대 전류
|
Imax≤12A Pmax≤4.5KW |
| 9.5 다른 사람 | 테스트 동안 테스트 챔버의 문을 여는 것 챔버의 온습도 변동을 야기시킬 것입니다 ; 만약 문이 여러차례 열리거나, 왼쪽으로 오랜 시간에게 열리거나 테스트 샘플이 시험 동안 수분을 분사하면, 냉동 시스템 열 교환기가 얼 수 있고, 일하지 않습니다. |
장비 개관
이 테스트 챔버는 제품 또는 자재에 대하여 온도와 습도 변하기 쉬운 환경을 시뮬레이팅합니다. 그것이 넓게 저장 동안 전기적, 전자, 악기와 미터을 판단하는 적응성 검정과 높고 낮온도와 습기 환경 하에 다른 제품 부분에서 사용된다고,, 높고 낮온도와 습기 환경에 위에서 말한 제품 또는 물질의 온도 적용성을 결정하기 위해, 교통과 용법이 특히 제품 전화를 위해 성능과 역학적 성질에서 변합니다.
특징 :
1. 시험 시스템은 진보적이고 합리적 구조 설계, 표준화된 제조 절차, 아름다운 외양과 관대한 출현을 가지고 있습니다.
2. 테스트 챔버의 주 기능성 성분은 세계 유명한 브랜드 것입니다. 테스트 챔버는 소음과 에너지 절약의 최고 제어를 가집니다.
3. 부품과 조립의 정합은 좋습니다. 주 기능성 성분은 테스트 챔버의 안전과 신뢰성을 향상시키는 국제적으로 브랜드 회사로부터 수입되고, 장기 고주파 사용 목적을 보증할 수 있습니다.
4. 장비는 좋은 운용성, 유지 보수성, 좋은 온도 안정성과 내구성, 좋은 안전 성능을 가지고 있습니다. 그것은 환경을 오염시키고 인간 건강을 위험에 빠뜨리지 않습니다.
전기적인 제어 시스템
성분 브랜드
