| 브랜드 이름: | Sinuo |
| 모델 번호: | SN4412-36CBM |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 10개 세트 / 달 |

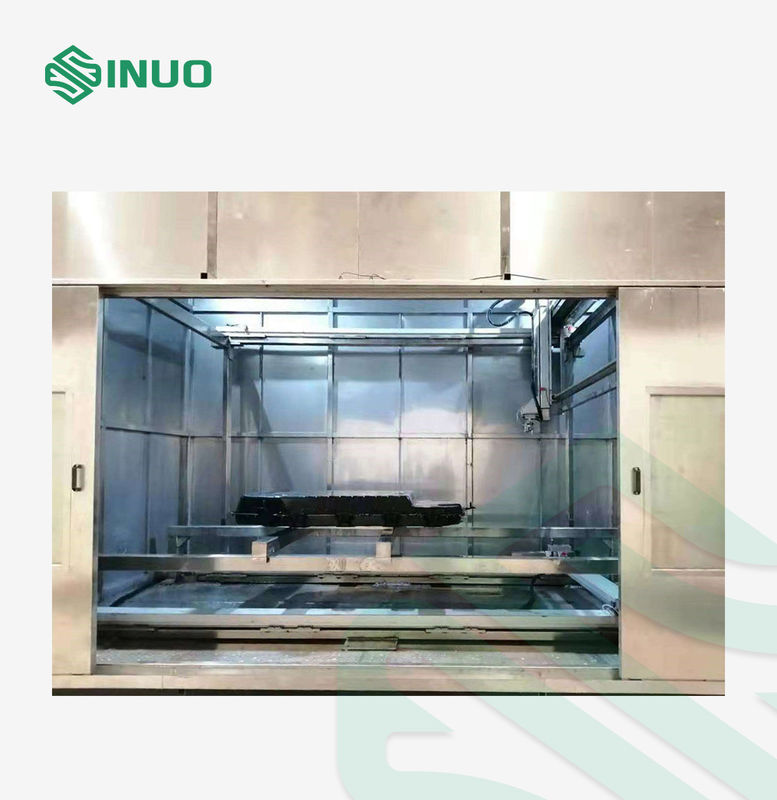

DIN40050-9 전기 자동차용 전원 건전지 팩 IPX9K는 시험 연구소를 방수 처리합니다
상응하는 표준과 조항
이 전기 자동차용 전원 건전지 팩 IPX9K 누에고치 건조기 실험실은 IEC60529 조항 14를 위한 요구, 토요타 엔지니어링 표준 TSC1000G 조항 6.2.7과 6.2.8, DIN40050-9, ISO20653, 등등과 일치하고 전기 차량 건전지 팩, 등을 시험하곤 할 수 있습니다.
기술적인 매개 변수
| 내측 프레임 사이즈 | 3000*4000*3000MM (D*W*H) |
| 외측구조 사이즈 | 대략. 4000*5000*4000 MM (D*W*H) (온실, 배류 채널과 그들 자신에 의한 지상 공학 사용자들 핸들). |

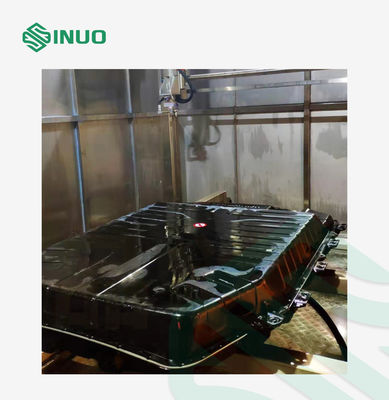

| 사용자의 가장 큰 샘플 | 1500x2200x500 밀리미터 (HxWxL) ; 시료 중량 : 500KG |
| 스프링클러시스템 | 이탈리아 고압력과 고온 물 펌프, 고압력이고 고온 수압 테스터와 고압력이고 고온 솔레노이드 밸브와 고압력이고 고온 유압 파이프의 조립됩니다. |
| 스프레이 물 온도 | RT~90C는 설정될 수 있습니다 (RT가 대기 온도입니다) |
| 분무각 | 스프레이는 샘플의 표면 전체를 커버할 수 있고 분무각이 샘플 표면과 직각입니다. |
| 물 분사 압력 | 8000~10000Kpa |
| 물 스프레이 흐름 | 14~16L/min |
| 노즐과 샘플 사이의 거리 | 175±25mm |
| 물 분무 시간 | 30S/m2 (깡통은 설정됩니다) |
| 작전 시간 제어 |
(조정할 수 있는) 1s~9999h59min59s
|
| 받음면 | 상품에서 최고이고 주위 쪽 |
| 물 분무 압력계 | 물 분사 압력을 나타낼 수 있습니다 |
| 제어 시스템 | 터치 스크린 제어 시스템은 독립적으로 우리의 회사에 의해 조사되고 개발됩니다. |
| 물 가열 탱크 (인큐베이터) | 1 PC |
| 견본차 휴대 | 500 킬로그램 |
| 노즐의 수 | 3 Pcs, 1은 샘플의 상단 표면을 분사하기 위해 상부에 설치했습니다 ; 1는 샘플 주위에 표면을 분사하기 위해 옆에 설치했습니다 ; 그리고 최종적인 것은 샘플의 바닥 표면을 분사하기 위해 바닥에 설치했습니다. |

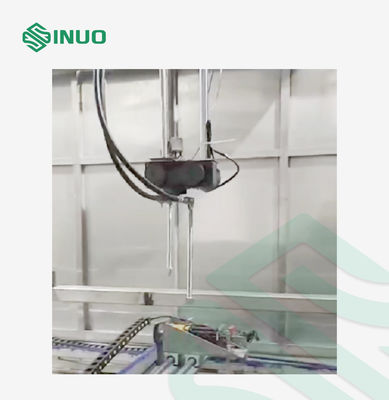

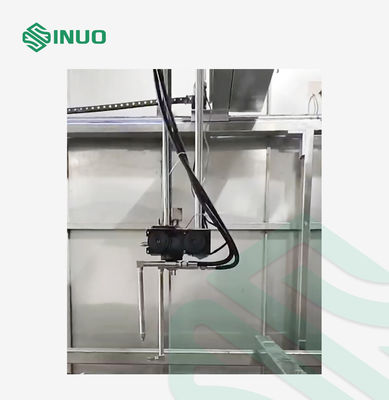

| 스프레이 궤적 | S-모양이 형성된 궤적을 운영하는 것 제트 이동의 원칙으로 간주하고, 5 쪽에 물 분무를 완료하기 위해 로봇 팔을 설계하기 위해 4 서보 모터를 사용하세요. 기본 검색 테스트 시간으로서 M2 미터 당 30대와 함께, 전체 궤적은 시간을 완료할 예정일 수 있고 그것이 150-300S (5 평방미터)에서 질 수 있습니다. 질 때, 운영자는 제품의 차원, 키, 폭과 높이에 따라 크기를 입력할 수 있습니다. 매니플레이터·시스템은 자동적으로 정돈된 시험을 위한 추적을 운영하는 시험을 완료합니다. 시험이 완료된 후, 팔은 원래의 점으로 돌아가고 장치가 소리와 빛 프롬프트를 가지고 있습니다. |
| 샘플 배치 방법 |
1. 샘플을 로딩하고 언로딩시키기 위해 지게차를 채택하고 지게차 고객은 사용자에 의해 그것으로 준비할 것입니다 (공급자가 상술을 제공합니다) ; 2. 샘플을 장비의 문으로 수송하기 위해 공기 차량을 채택하고, 그리고 나서 매뉴얼 샘플 트럭에게 시험 스페이스로 전진하도록 요청하세요. 문이 닫힌 후, 형식적 검사가 수행할 수 있는다고 시스템이 대사를 일러줍니다. |
| 순수계 | 50L/H 순수한 물 장비를 제공하, 난방을 위한 수원과 재활용을 위한 스프레이 물이 규정합니다. |
| 전원 공급기 | AC380V 3상 5선, 50Hz ; 전원 : 약 100KW (무부하) ; 개별적으로 120A 기중 차단기를 갖추어 기중 차단기는 배선 단자를 가지고 있어야 하고 전원 코드가 ≥50 평방미터입니다. |
| 물 순환기 계통 |
1) 수원은 재활용될 수 없습니다 (수원이 배터리가 시험되는 후에 더럽기 때문에, 그것이 오수 탱크에 이용된 물을 빼낸다고 추천받습니다). 2) 사용자가 미안하지만, 물 재활용을 고려하면 사전에 복귀 수영장과 깨끗한 수영장으로 준비합니다 ; 3) 파이프라인 사용자는 사전에 준비할 것입니다 ; 4) 복귀 기업 연합의 사이즈 : 1000*1000*1500mm (D*W*H) 5) 청수조의 크기 : 1000*1000*1200mm (D*W*H) 6) (선택적인) 물 여과 장치 사용자들이 미안하지만, 물 재활용을 고려하면 사전에 복귀 수영장과 깨끗한 수영장으로 준비합니다. |
| 물 여과기 장치 (선택적이게, 비용이 추가적입니다) | 복귀 수영장으로의 실험 프로세서 플로우에서 물 뒤에, 깨끗한 수영장에서 물은 깨끗한 수영장 물 펌프에 의해 가방 필터 탱크안으로 쏟아 붓고 정수기 물이 저수 탱크로 되돌아 갑니다. |
| 구조 소재 | |
| 노즐 | SUS 304 스테인레스 스틸 유압 파이프 |
| 저수 탱크 | 304 스테인레스 스틸을 의심하세요 |
| 전기 제어 부속물 | 쉐나이더와 옴론과 같은 국제적 잘 알려져있는 브랜드를 채택하세요 |
장비 개관
테스트 룸은 완충지대와 스프레이 시스템을 탈수하여 테스트 벤치, 물 축열조, 제어함, 제품에 의해의 구성됩니다. 검사 룸 차원은 고객의 특정 샘플에 따라 맞춤화될 수 있습니다.
가열 시스템 :
고주파에서 사용된 열선은 이 시스템에 매우 중요합니다. 히팅 튜브 중에서 부적당한 재료 선택은 짧은 서비스 라이프를 가지고, 깔대기의 단락의 가능성이 높습니다. 그것은 높은 요건과 사용자들을 위해 극단적으로 불편하고 비참하고, 진지하게 생산 감사 진전에 영향을 미칩니다. 이러한 이유로, 기업들은 요업 히팅 틀의 최근 신형을 개발했습니다. 세라믹 재료는 고온저항, 좋은 단열을 가지고 있고 그것이 누출과 단락 회로를 야기시키지 않을 것입니다. 중부터 삽입된 열선은 독일로부터 수입되고 와이어 직경이 고온저항과 마른 연소 저항성으로 두껍습니다. 석영 유리관은 열선의 가운데에 삽입됩니다. 그것의 중요 기능은 열선과 인너 챔버의 금속 사이의 접촉에 의해 초래된 단락 회로의 결과를 초래한 열선이 빨갛게 탈 때 부드럽고 떨어지게 되는 것에서의 열선을 막기 위해서입니다.
(저수 탱크 가열 파이프)
(이탈리아 수입된 고온과 고압 물 펌프)
(고온과 고압력 전자적 유량계)
(노즐과 샘플 홀더)
(수압 눈금 측정 센서)
(수압 눈금 측정 센서)
장비의 메인 구성 목록
| 이름 | 브랜드와 근원 | 양 | 유닛 |
| 터치 스크린 제어부 | 지멘스 | 1 | 세트 |
| AC 접속기 | 프랑스 쉐나이더 | 1 | PC |
| 중간 중계기 | 프랑스 쉐나이더 | 1 | PC |
| 필터 | 대만 | 1 | PC |
| 턴테이블 모터 | 대만 STS | 1 | PC |
| 센서 | 대만 포텍 | 1 | PC |
| 빛과 스테인레스 강 버튼 | 중국 | 1 | PC |
| 퓨즈 | 후지 | 1 | PC |
| 주전력 스위치 | 프랑스 쉐나이더 | 1 | PC |
| 고압 솔레노이드 밸브 | 이탈리아 MV | 5 | PC |
| 링크 파이프라인 | 304 스테인레스 강 유압 파이프 | 5 | PC |
| PLC 제어기 | 지멘스 | 1 | PC |
| 전자적 유량계 | 중국 | 1 | PC |
| 전자 압력 센서 | 시누오 | 1 | PC |
| 모터 | 대만 STS | 1 | 세트 |
| 플런저 펌프 | 기침 | 1 | PC |
