| 브랜드 이름: | Sinuo |
| 모델 번호: | SN886-2880L |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 10은 / 달에서 설정합니다 |
2880L 프로그램 가능한 온습도는 테스트 챔버에 걸어 들어갑니다
상응하는 표준과 조항
IEC60068-2-1:2007 "환경적 시험체면 2-1 : 테스트 테스트 A : 냉기, IDT "
IEC60068-2-2:2007 "환경적 시험체면 2-1 : 테스트스- 테스트 B-드라이 열기, IDT "
IEC60068-2-30:2005 "환경적 시험체면 2-30 : 테스트 테스트 Db : IDT ", 주기적인 (12h+12h 사이클) 열기를 댐핑시킵니다
IEC60068-2-78:2012 "환경적 시험체면 2-78 : 테스트 테스트 택시 : 온습도, 지속 상태, IDT "
장비 개관
이 프로그램 가능한 온도 챔버는 IEC 62368-1:2018 조항 4.1.4, Y4.4, Y6.2, 기타 등등에 의해 요구됩니다.
이 테스트 챔버는 전자, 전공들, 전기 제품, 플라스틱, 등과 같은 냉기, 열, 습도와 원료와 장치의 건조 시험을 위해 사용됩니다. 목적은 열과 습도를 교체하는 높고 낮온도 하에 저장과 교통의 제품 신뢰성을 확인하는 것입니다.
특징 :
1. 시험 시스템은 진보적이고 합리적 구조 설계, 표준화된 제조 절차, 아름다운 외양과 관대한 출현을 가지고 있습니다.
2. 테스트 챔버의 주 기능성 성분은 세계 유명한 브랜드 것입니다. 테스트 챔버는 소음과 에너지 절약의 최고 제어를 가집니다.
3. 부품과 조립의 정합은 좋습니다. 주 기능성 성분은 테스트 챔버의 안전과 신뢰성을 향상시키는 국제적으로 브랜드 회사로부터 수입되고, 장기 고주파 사용 목적을 보증할 수 있습니다.
4. 장비는 좋은 운용성, 유지 보수성, 좋은 온도 안정성과 내구성, 좋은 안전 성능을 가지고 있습니다. 그것은 환경을 오염시키고 인간 건강을 위험에 빠뜨리지 않습니다.
기술적인 매개 변수
|
1. 샘플 제한 |
이 테스트 챔버는 다음을 금지합니다 가연성이고 폭발적이고 휘발성인 물질 표본의 테스트 또는 저장 부식성 물질의 샘플의 테스트 또는 저장 테스트 또는 생물학적 시료의 저장 강한 전자파 방출 소스 샘플의 테스트 또는 저장 테스트 또는 방사능에 의한 소재 샘플의 저장 대단히 유독한 물질 표본을 판단하는 검사 또는 저장 테스트 또는 저장 동안 가연성, 폭발적이, 휘발성이, 대단히 유독하, 부식성이 방사능 물질을 생산할 수 있는 샘플의 테스트 또는 저장 |
|
2. 크기, 크기와 무게 |
|
|
2.1 명목상 함유 용적 |
2880L |
|
2.2 인너 챔버 사이즈 |
Ｗ 2400×D 800×H 1500년 (밀리미터) |
|
2.3 외형 칫수 |
대략. W3100×D1320×H2100 (밀리미터) |
|
2.4 중량 |
대략. (1500년) KG |
|
3. 성능 |
|
|
3.1 온도 범위 |
-40 C~+85C (C 형) 풍랭식 타입 |
|
3.2 습도 범위 |
(30 ~ 95)% RH (조회하는 온습도 제어 가능한 범위 차트, 어떤 활동적 습식과 열부하)
온습도 제어 가능한 범위 차트 |
|
3.3 온도 동요 |
≤0.5C (온도 동요가 중심지에 측정된 최고 온도와 최저 기온 사이의 차이의 절반입니다) |
|
3.4 온도 균일성 |
≤2.0C (온도 균일성은 가장 높은 것 사이의 차이의 산술 평균이고 각각 시험으로 측정된 최저 온도입니다) |
|
3.5 습도 일탈 |
≤ 2%R.h (>75%), 3%R.h. (<75> |
|
3.6 히팅 시간 |
RT~ 100C (2C-3C)/min |
|
3.7 냉각 시간 |
RT~ -40C(0.7C-1C)/min |
|
3.8 작업 시 소음
|
80dB(A) (자유 공간에서, 정문, 지상 위의 1.2m 앞의 1m) |
|
4. 구조적인 특성 |
|
|
4.1 전체 구조
|
1. 필수적, 모듈 설계 2. 장비는 다음과 같은 부품으로 분할됩니다 : 캐비넷부, 공기 순환부, 냉장부, 가열 시스템, 가습 시스템, 전기 제어 일부
|
|
4.2 단열 구조 |
외부 벽재 : 이중의 측면을 가진 아연도강이 분무 처리를 포장하거나 포스파이팅 Q235 강철, 표면 산세가 분무 처리를 포장합니다 내벽재 : SUS304 스테인레스 강판 |
|
4.3 테스트 챔버의 표준 구성 |
전원 코드 (3 미터) 1대 pc (또한 사용자 부지 조건에 따라 조정될 수 있습니다) 온도 감응 스위치 1 pc 위에서 홀 (ф100) 1 pc를 이끄세요 (스테인리스 커버를 갖추는 장비에서 왼쪽에 위치하 ) |
|
4.4 부하 베어링 |
견본 랙의 하중-지지 용량은 30KG/layer보다 못하진 않습니다 테스트 챔버 이 담긴 하부판의 하중-지지 용량 : ≥100Kg/m2 (균등 로드) |
|
4.5 관측 창 |
창문은 1개 게이츠에 위치합니다, 관측 창의 크기가 다음과 같습니다 : 높이 480mm×width 350 밀리미터, 관측 창의 열선은 결로와 서리를 방지하고,에게 관측 창을 통하여 챔버 안에 있는 시험 상황이 관찰될 수 있다는 것을 보증합니다 자동적으로 저온시험 동안 켜집니다 |
|
4.6 조명 |
챔버의 문은 챔버에서 테스트 샘플을 관찰해서 편리한 방습 엘이디 조명램프를 갖추고 있습니다. 조명은 챔버 밖에 제어판 위의 스위치에 의해 제어됩니다 |
|
4.7 제어 작동 인터페이스 |
접촉식 제어 화면, 주전력 스위치, 버튼, 과온 보호기, 등. |
|
4.8 기계장치 룸 |
냉각 장치, 배전 제어 캐비넷, 배기팬, 등. |
|
4.9 배전 제어 캐비넷
|
냉각 Fan 배전반 |
|
5. 공기 순환부 |
|
|
5.1 팬 |
챔버에서 히터에 의해 가열된 공기를 휘젓고, 공기가 챔버를 순환할 수 있게 허락하면서, 선풍기는 그리고 나서 채널 바깥쪽에 공기를 보냅니다
|
|
5.2 풍동 |
설비를 위한 효율적인 열 교환을 달성하기 위해, 공기 배출구와 공기 리턴을 포함하여 공기로 안내하세요 |
|
5.3 히터 |
니켈 크롬 합금 전기 가열 와이어 히터 히터 제어 모드 : 비접촉과 다른 주기적 펼스 폭 조정, SSR (고체 계전기) 설비을 얻는 주요 열원은 합리적 표면이 열부하, 어떤 오픈 플레임, 장수도 가열시키지 못하면서, 난방을 위한 필수 가열과 설비의 일정온도를 제공합니다 |
|
5.4 가습기 |
보일러 난방과 가습 방법 스테인레스 강 무장한 히터 히터 제어 모드 : 비접촉과 다른 주기적 펼스 폭 조정, SSR (고체 계전기) 수위 조절 장치, 온수기 건조 방지 연소 장치 |
|
6. 냉장 시스템 |
|
| 냉장부는 장비의 냉각과 저온과 일정온도를 위한 필요한 냉간 에너지를 제공하는 냉원을 발생시키는 장비의 주요 부문입니다. 장비의 다른 엑스페리먼트 조건에 따르면, 냉장 시스템은 자동적으로 켜집니다. 장비의 성능 표시기를 만나는 목적을 달성하기 위해, 상응하는 시험 과정을 위한 냉각 용량을 제공하세요 | |
| 6.1 압축기 | 수입된 프랑스 테쿰세 풍랭식 압축기를 채택하시오 그러면 이 장비의 냉장 시스템은 캐스케이드 냉동 시스템을 도입합니다 |
| 6.2 열교환기 | 가요성 핀형 열교환기는 춥고 열 교환 곳을 제공하기 위해 냉장 시스템에게 냉방과 냉매를 제공하는데 사용됩니다 |
| 6.3 증발기 | 주요 급탕은 챔버에서 출처를 밝힙니다, 그것이 냉각 장치의 상온 용량과 챔버에서 허풍 사이의 에너지 교환을 위한 주성분입니다 |
| 6.4 스로틀 장치 | 팽창 밸브와 모세관의 조합, 결합 제어는 이 장비의 스로틀 장치로서 냉매의 주가 이 장치를 통과한 후 바뀔 수 있게 허락합니다 |
| 6.5 냉각제 | R404A/R23 (오존 파괴가 지수는 0입니다) |
| 6.6 성분 브랜드 |
|
|
7. 제어 시스템 |
|
|
7.1 온트롤러 |
7 인치 칼라 터치 스크린 온도 조절기, 중국과 영어 디스플레이 |
|
7.2 조작 모드 |
고정값 / 프로그램 모드 : 사용자들은 시험 요구사항과 요구에 따라 프로그래밍 검사와 상수 시험을 수행할 수 있습니다 |
|
7.3 설정 방법 |
터치 스크린에 배치하세요 |
|
7.4 입력 |
열 저항 신호 |
|
7.5 출력 |
다점 온습도 신호 출력 |
|
7.6 제어 수법 |
테스트 챔버에서 온습도를 제어하고 조정하고, 자동적으로 압축기, 팬, 온수기, 수로, 등과 같은 각각 실행 가능 요소의 작용 상태를 결정하세요.) PID동작과 자동 계산 기능 비율 밴드 (PB) : 0.1%~999.9% 누적 시간 (IT) : SR-92/SR-93 1~3600 초 시간차 (DT) : SR-92/SR-93 1~1200 초 |
|
7.7 설정 범위 |
온도 : -100~+300C, 습도 : 0~100%RH |
|
7.8 제어정밀도 |
온도 : 0.1' Ｃ, 습도 : 0.1%RH, 0.1 분을 맞추십시요 |
|
7.9 시험 자료 디스플레이 |
세트 온도를 드러내고 상대 습도, 측정 온도에서 설정했을 수 있, 상대 습도, 전체 실행 시간, 부문의 잔여 시간, 난방과 가습 상태, 달력일, 기타 등등이 측정했습니다. |
|
7.10 보조기능 |
실패, 정전 방지 기능, 상부 및 하부 온도와 습도 알람 기능의 원인, 시간 조정 기능 (자동 실행과 자동 정지), 자기 진단 기능을 자극한 경고 표시 기능 |
|
측정 센서 |
무장한 백금 저항 고정밀 온도 센서 |
|
7.11 정전 보호 |
사용자 세팅 인터페이스에, 장비가 계속 정전 뒤에 작동할 것인지 설정하기 위한 신속한 것 있습니다. 정전 뒤에 있는 최대 허용치 시간 간격을 포함하여 사용자는 요구에 따라 질 수 있습니다 |
|
8. 다른 형태 |
|
|
8.1 전체 전력 누설 전류 차단기 |
쉐나이더, AC380V, 60Hz, 3상 사선용 + 보호용 접지 |
| 8.2 안전 보호 소자 |
장비는 과온, 팬 온도 과승, 과전류, 압축기 과압, 온도 과승, 등과 같은 다중 경보 방지 기능을 가지고 있습니다. 일단 장비가 비정상이면, 그것이 주성분의 전력을 자르고 동시에 알람을 밖에 보낼 것이라는 것을 컨트롤러의 결점 자기 진단 기능은 보증할 수 있습니다. 다음을 포함하여 : (1) (과전류와 단락 회로를 방지하기 위한) 기중 차단기 ; (5) (히팅부의 주위에 있는 온도가 너무 높은 것을 예방하고 테스트 룸의 외피를 보호하기 위한) 공기 조화실에서 국부 온도 보호 ; |
|
8.3 다른 사람 |
챔버에서 과열 경보 위에서 팬 과열 알람 압축기 과압과 과열 알람 전체 전력 상순과 단계 손실 방지 누실 방지 |
|
8.4 전원 케이블 |
5선 (4심 케이블 + 보호접지 전선) 케이블 (길이가 고객 요구 사항에 따라 결정될 수 있습니다) |
|
9. 사용의 상태 |
다음의 조건은 사용자에 의해 보증됩니다 |
|
9.1 설치 위치 |
1. 땅은 같은 수준이고 잘 통풍시킵니다 5. 현장의 그라운드 베어링 캐패시티 : 적어도 800 kg/m2

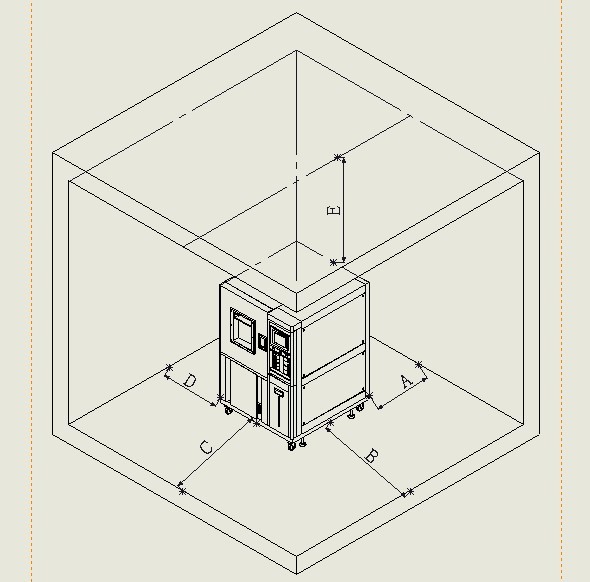

한 :≥10cm 비 :≥30cm Ｃ :≥120cm Ｄ : ≥10cm Ｅ :≥40com |
|
9.2 환경적인 조건 |
1. 온도 : 5 Ｃ ~ 35 Ｃ 2. 상대 습도 : ≤85% 3. 기압 : 86kPa ~ 106kPa |
|
9.3 수돗물 (단지 정제수 기계와 온습도 장비를 위해) |
압력 0.1MPa ~ 0.25MPa, ≥200kg / Ｈ를 흘립니다 (정제수 기계는 사용자에 의해 준비되어야 합니다) |
| 9.4 전원 상태 | AC380V 3상 사선용 + 보호용 접지 전선 허용 전압 변동값 범위 : (1±10%) 380V 무방한 주파수 변동값 범위 : (1±1%) 60Hz 보호하는 점지선의 접지 저항은 4Ω 이하입니다 ; TN-S 전원 공급기 또는 TT 전원 공급기 사용자는 설치 위치에 장비를 위한 상응하는 능력의 공군력 또는 전원 스위치를 구성하도록 요구되고 이 스위치가 이 장비의 사용을 위해 독립적이고 헌신적임에 틀림없습니다 약 15.8 kW |
| 9.5 다른 사람 | 테스트 동안 테스트 챔버의 문을 여는 것 챔버의 온습도 변동을 야기시킬 것입니다 ; 만약 문이 여러차례 열리거나, 왼쪽으로 오랜 시간에게 열리거나 테스트 샘플이 시험 동안 수분을 분사하면, 냉동 시스템 열 교환기가 얼 수 있고, 일하지 않습니다. |
