| 브랜드 이름: | Sinuo |
| 모델 번호: | SN774 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 30 SETS/월 |
전기 자동차 부품을 위한 시험 기구를 추적하는 IEC 60112 누출
상응하는 표준과 조항
증거의 확정과 고체 절연 물질에 대한 비교 트래킹 지수를 위한 IEC 60112 방법
장비 개관
샘플과 제한 : 장비, 저전압 전기 제품, 가전 제품, 기계 공구 가전, 모터, 동력 공구, 전자 기구, 전기 기구, 정보 기술 이퀘아이피먼트인슐레팅 물질, 엔지니어링 플라스틱, 전기 커넥터, 등을 밝히기.
애플리케이션 : 전압이 600V에 달려있을 때 표면이 전기장의 작용에서 함유하는 음란을 급수하기 위해 노출될 때 단단한 전기 절연 재료의 상대적 내 트랙킹성을 측정하곤 했습니다.
검사 원리 : 고체 절연 물질의 표면에 일정한 시간 (30s)에 (2mm × 5 밀리미터) 특정 크기의 백금 전극 사이에 어떤 전압을 적용하고, 고정 높이 (35mm)에 전도액 (0.1%NH 4 CL)의 특정한 액적양을 떨어뜨린 지수 시험이) 있는 후, 전기장과 습기 있거나 오염된 중간의와 그것의 비교 트래킹 지수 (CT1)와 내 트랙킹성 지수 (PT1)를 결정하기 위해 결합된 동작 하에 고체 절연 물질 표면의 누출 저항 성능을 평가한다는 것을 (추적하는 내 트래킹성 시험.

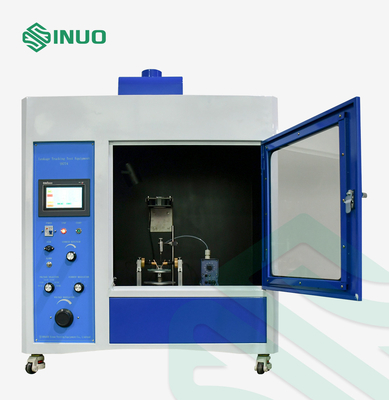

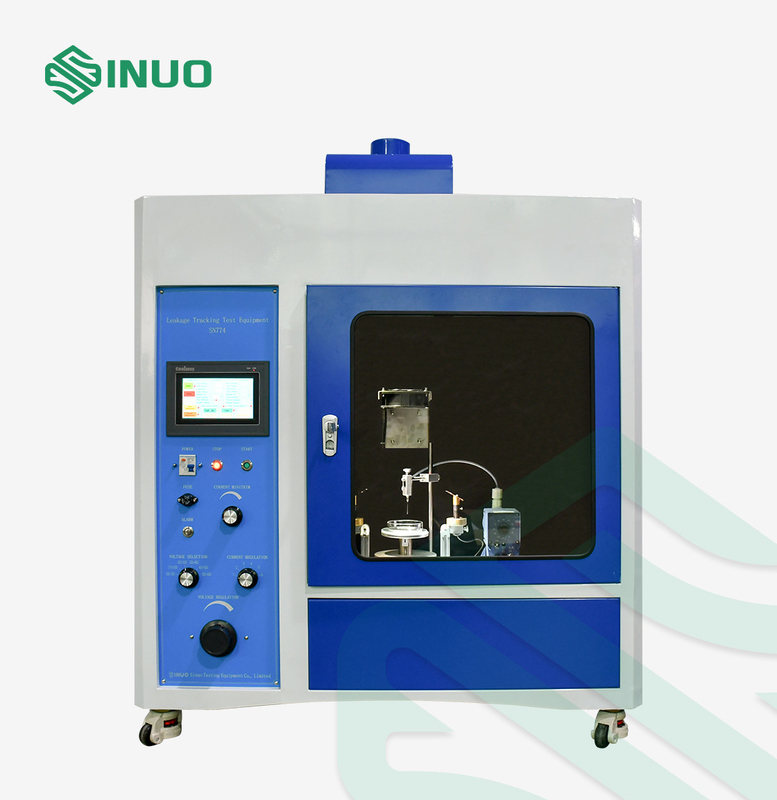

구조 : 환기 푸드로, 챔버 구조.
전원 공급기 : 단일-위상 AC220V±10% 또는 50/60Hz 또는 경기 고객의 지역 전력 공급기 요구사항.
사용 환경 : 대기 온도 : 10C~35C, 상대 습도 : 30%~60%.
기술적인 매개 변수
| 모델 | SN774A (버튼 버전) | SN774 A (터치 스크린 버전) |
| 제어와 조작 모드 | 단추에 의해 운영되는 전기 제어 | 적외선 원격 제어부로, 7 인치 칼라 터치 스크린에 운영되는 PLC 조절 |
| 시험 전압 | 0~600V 조정할 수 있는, 정확도 1.5% | |
| 분사 시기 조정 장치 | 9999X0.1S | |

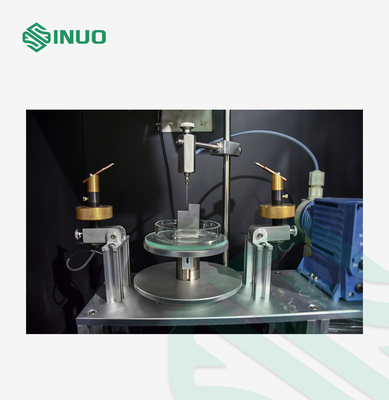

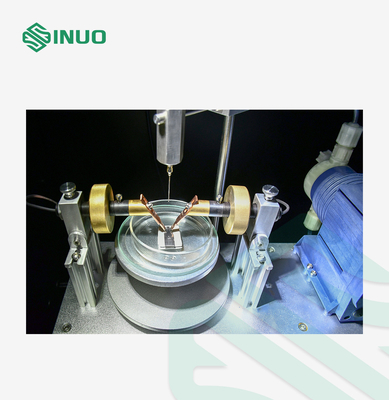

| 전극 | 재료 : 백금 전극 + 놋쇠 포스트 | |
| 차원 : (5±0.1) × (2±0.1) × (≥12) 밀리미터, 비스듬한 30', 원형 팁 R0.1mm | ||
| 상대적 전극 위치 | 구우세요 : 60' ±5', 극간 거리가 4±0.1mm입니다 | |
| 샘플을 시험하기 위한 전극에서의 압력 | 1.00N±0.05N, 표시한 터치 스크린 | |
| 물방울 | 인터벌 시간 : 30±5S, 디지털 표시는 미리 설정될 수 있습니다 | |
| 높이 : 35±5mm | ||
| 물방울의 수는 0-9999이며, 그것이 미리 설정될 수 있습니다. 물방울의 크기는 45-50 drops/cm3에 수입된 마이크로 펌프에 의해 제어됩니다 | ||
| 시험 솔루션의 저항 | 유동적 0.1%NH4Cl, 3.95±0.05Ωm, 비 액체 1.7±0.05Ωm | |
| 지연 회로 | (0.5A 또는 더 많은 경향에) 2±0.1S | |
| 단락 회로 전류와 전압 강하 | 1±0.1A 1%, 압력 강하 8% 맥스 | |
| 실험 풍속 | 0.2m/s | |
| 환경적 요구 | 0~40C, 상대 습도 ≤80%, 어떤 명백한 진동과 어떤 부식성 가스 | |
| 조명 | 제어로, 빛을 갖춥니다 | |
| 테스트 챔버와 차원 | WDH=1100×550×1200mm, 체중은 130 킬로그램에 대한 것입니다 | |
