| 브랜드 이름: | Sinuo |
| 모델 번호: | SN887 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 20개 세트 / 달 |
2 구역 냉온 열 충격 기후 실험실
상응하는 표준과 조항
IEC 60068-2-1:2007, 환경적 시험체면 2-1 : 테스트 테스트 A : 냉기, IDT
IEC 60068-2-2 : 전기이고 전자적 프로덕츠-파트 2를 위한 1974년 환경 실험 : 검사 방법 시험 비 : 건조 열
IEC 60068-2-14:1984, 기초적 환경 실험 프록에두레스-파트 2 : 시험-시험 엔 : 온도, IDT의 변화
MIL-STD-883과 기타 등등.
장비 개관

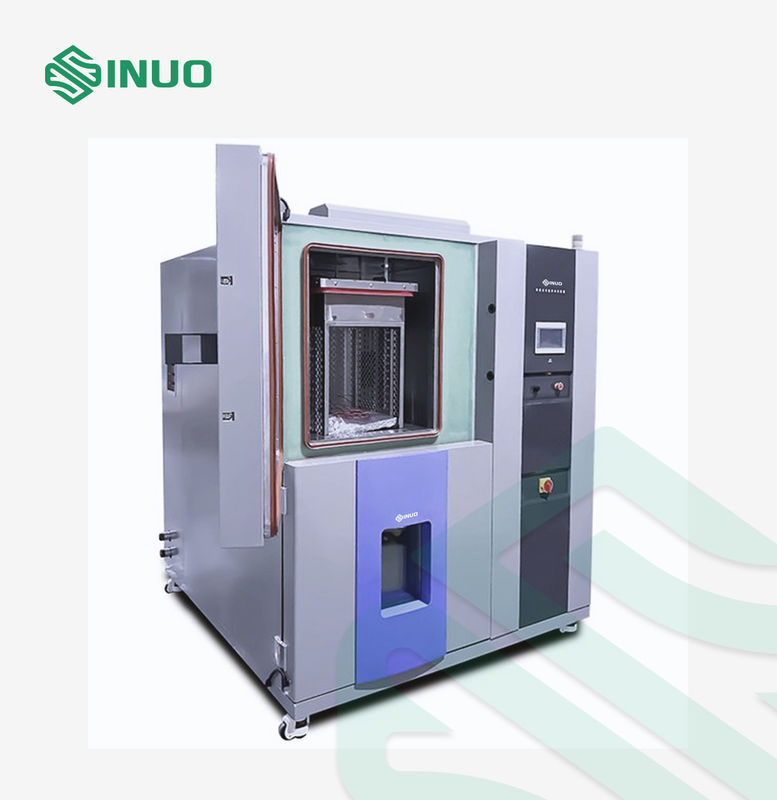

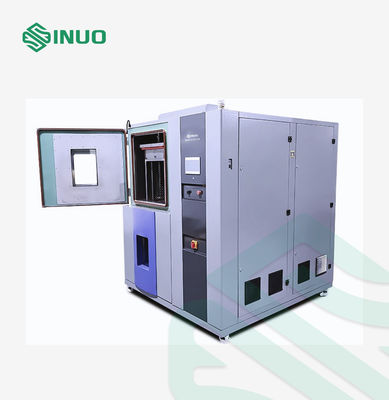

2 구역 열 충격 테스트 챔버는 또한 뜨거운 바스켓형과 저온 충격 테스트 챔버라는 것 불려집니다, 그것이 두 파트로 분할됩니다 : 높은 온도 존과 저온 지대. 시험 제품은 바구니에 위치합니다. 시험 제품은 바구니 열전달을 통하여 밸런스 임팩트를 위해 높은 온도 존 또는 저온 지대로 이동됩니다. 시험 제품은 시험 동안 동적입니다.
테스트 챔버가 익숙한 이 투 존 열 충격은 소재 구조 또는 복합 재료를 시험하며, 그것이 눈 깜짝할 사이에 극단적으로 고온과 극저온의 연속적인 환경에서 견디게 될 수 있습니다. 시험을 받기 위해 케미컬 체인지 또는 물리적 손상은 최단 시간에 열 신축성에 의해 발생되었습니다. 적용 가능 대상은 금속, 플라스틱, 고무, 전자와 다른 재료를 포함하며, 그것이 제품 개선을 위한 원칙 또는 참조로서 사용될 수 있습니다.
기술적인 매개 변수
| 모델 | SN887-70 | SN887-100 | SN887-150 | SN887-252 |
| 안쪽 박스의 크기 밀리미터 (W*H*D) | 500×350 ×400 | 500×400×500 | 600×500×500 | 700×600×600 |
| 차원 밀리미터 (W*H*D) | 1500×1970×1900 | 1500×1740×2300 | 1620×2040×2450 | 1850×2300×2500 |
| 온도 자극 범위 |
한 :-40~+150C, 비 :-55~+150C, Ｃ :-65~+150C 위에서 말한 3는 선택적이거나 주문 제작될 수 있습니다 |
|||
| 저온 구역에서 냉장고 온도 범위 |
한 :-10C~-50C ; 비 :-10C~-65C ; Ｃ :-10C~-75C 위에서 말한 3는 선택적이거나 주문 제작될 수 있습니다 |
|||
| 고온 지역에서 열 보존온도범위 | +50C~+180C | |||
| 충격 회복 시간 | 약 5 분 | |||
| 온도 충격 일정온도 시간 모든 곳에 | 30 분 이상 | |||
| 바구니 한게오버 시간 | ≤8S | |||
| 고온 설정 | +60C ~ +150C | |||
| 저온 설정 | -65C ~ -10C | |||
| 샘플 영역의 온도 동요 | ±0.5C (일정한 온도로) | |||
| 온도 정확도 범위 | 설치 정밀도 : ±0.1C, 지시 정확도 : ±0.1C, 결의안 : ±0.1C | |||
| 온도 편차 | ±2' Ｃ (무부하, 일정한 상태) | |||
| 온도 센서 | 고 정밀도 클래스 A pt100 고온 | |||
| 냉각제 | R404a, r23 | |||
| 이너 박스 재료 | Sus304 스테인레스 강판 | |||
| 아웃터 박스 재료 | A3 랭간압연강판 정전기 이중의 측면을 가진 스프레이 | |||
| 전기 절연체 | 단열 면 외에 경질 폴리우레탄 발포체 | |||
| 순환 방식 | 원심분리기 팬 | |||
| 히터 | 니켈 솔더 합금 전열기 | |||
| 냉각 방식 | 층계형 냉동 (독일 비트저 반밀폐식 압축기를 사용합니다) | |||
| 제어기 | 7 인치 컬러 액정 표시 장치 접촉식 제어 화면 + plc 모듈 | |||
| 바구니 | 짜맞춘 2 선반 | |||
| 실행 파워 | 9~30kw (pid 작동에 따르면, 가열되고 식는 것 자동적으로 켜집니다)에 대하여 | |||
| 전원 공급기 | 380v±10%v ; 50 hz ; 3상 사선용 + 땅은 전보를 칩니다, 보호하는 접지 저항이 4ω 이하입니다 | |||
| 보호 시스템 | 전원 공급기 위상 손실량과 상순 오류 보호, 누실 방지, 히터 과열보호, 히터 단락과 다른 과전류보호. | |||
특징
1. 수직 투 존 구조, 높고 저온 지대의 사이클 방법은 자동적으로 제어되고 드웰과 교대 시간이 조정할 수 있습니다. 그것은 두 파트로 분할됩니다 : 높은 온도 영역과 저온 구역. 테스트 샘플은 모바일 바구니에 위치합니다. 그것은 유일한 축열과 냉장고 구조를 채택합니다. 실린더는 냉온 기온 임팩트 테스트를 완료하기 위해 뜨겁고 추운 탱크로 위 아래로 이동하기 위해 바구니를 운전합니다.
2. 테스트 샘플은 작전을 만드는 것은 쉽다고 통과하여 테스트 호울과 대규모 칼라 터치 스크린에게 전송함으로써 하중에 연결될 수 있고 작동 상태가 첫눈에 명백합니다.
3. 아도프트스는 완전히 환경적으로 우호적 레피리건트, 판형 추운 열 교환기와 이원 극히 낮은 온도 냉각 시스템으로 수입된 압축기를 에워쌌습니다.
4. 고온, 저온과 냉온 충격의 3가지 기능은 독립적으로 설정될 수 있습니다. 그것은 세트 작업 명령어에 자동적으로 선냉각, 선가열과 대기 부합시키기 할 수있는 ; 그리고 되풀이수에서 설정하고 시간을 녹이고, 자동적으로 (손으로) 녹이세요.
