| 브랜드 이름: | Sinuo |
| 모델 번호: | SN1112E |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 30은 / 달에서 설정합니다 |

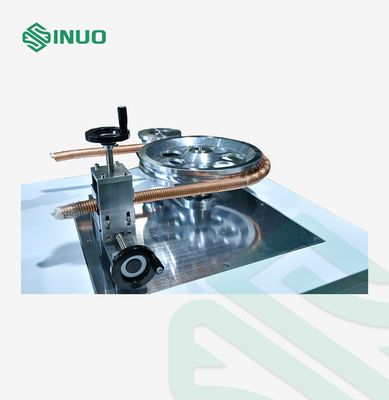

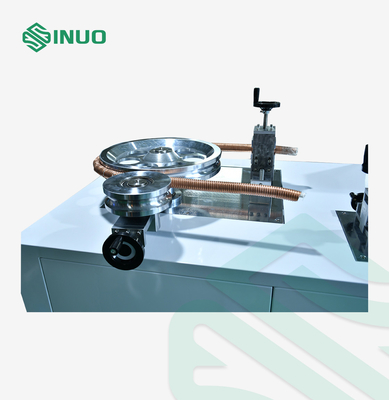

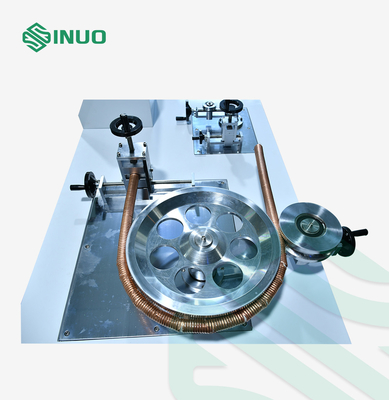

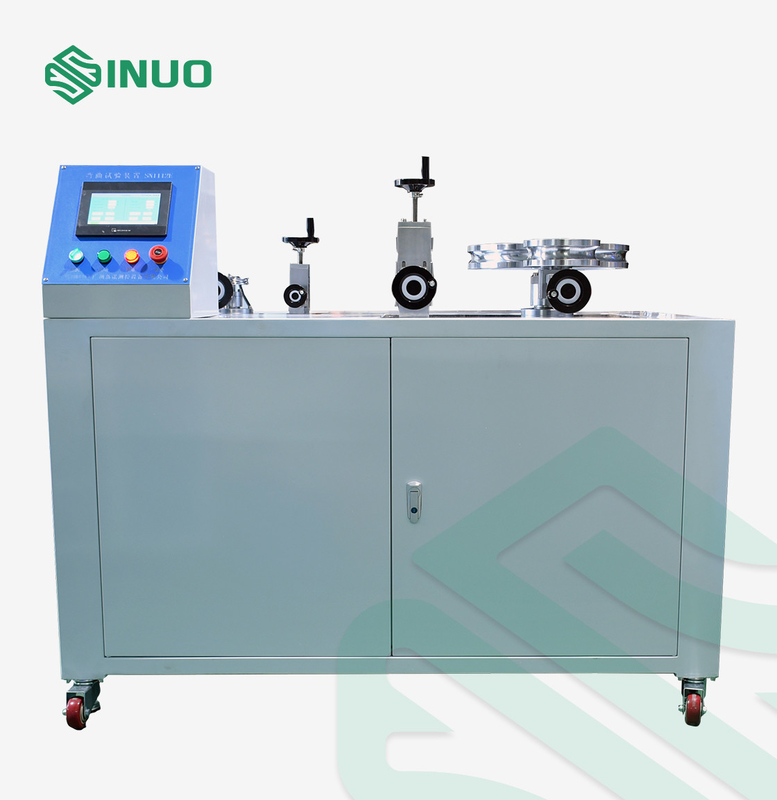

전기 차량 케이블을 위한 굽힘 시험 장치
상응하는 표준과 조항
IEC 60702-1 조항 13.6과 기타 등등.
장비 개관
벤딩 시험 기구는 60702-1 조항 13.6과 기타 등등 IEC을 위한 표준 요구 사항에따르면 설계되고 제조됩니다. 그것은 카파 코아의 휨 성능을 테스트하는데 사용되거나 구리 합금이 그들의 신뢰성을 검증하기 위해 광물을 함유하는 격리된 일반적 와이어링 케이블을 외장했습니다.
그것은 회전하기 위해 턴테이블을 운전하기 위해 모터를 사용합니다. 500V 케이블을 위해 750V의 전압과 750V 케이블을 위한 1250V의 전압은 관리인들 사이에 그리고 관리인들과 덮개 사이에, 각각의 경우에 15 분 동안, 적용될 것입니다. 14 밀리미터까지 지름을 가지고 있는 케이블을 위해, 더 케이블이 2 직선부 (작동 1a)로 연장된 반원을 형성하도록 샘플은 적절한 맨드릴의 둘레에 고정되고 만곡됩니다. 고정 압력은 공개될 것이고 그것이 다시 2 직선부 (작동 1b)로 연장된 반원 형태일 때까지, 여전히 지그에서 동안, 샘플이 펴진 부분의 세로축 주위에 180을 통하여 회전할 것입니다'.
기술적인 매개 변수
| 적용된 표준 | IEC 60702-1 |
| 응용된 조항 | 13.6 |
| 전원 공급기 | AC380V±10%/50-60Hz, 2.0kW |
| 구동법 | 구동된 모터 |
| 실험소 |
2 독립 방송국 작은 바퀴 굽힘 위치 : 40mm~130mm 명에 적합합니다 ; 중요 인물 굽힘 위치 : 160mm~500mm 명에 적합합니다 |
| 테스트 항목 | 굴절 방향 : 정부 방향 |
| 샘플 클램핑 방법 | 기계적 클램핑, 조정할 수 있는 클램핑 포인트 위치 |
| 굽힘 각 |
긍정적인 방향 180' ; 부 방향 180' |
| 벤딩 휠(MM)의 상술 | 40, 60, 80, 100, 120, 130, 160, 200, 250, 300, 350, 400,500. 각각 상술은 4 PCS와 일치합니다. |
| 굽힘 주파수 | 1개 시간 / 분 이상 |
| 벤딩 시간 | 0~999999, 터치 스크린은 미리 설정될 수 있습니다 |
| 장비 차원 | Approx.1400×1000×1300(mm)(W*H*D) |
| 장비 무게 | 250Kg |
