| 브랜드 이름: | Sinuo |
| 모델 번호: | SN885 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 30은 / 달에서 설정합니다 |
IEC 62196 전기 차량 빠른 온도 변환 테스트 챔버
상응하는 표준과 조항
IEC 62196-1 Ed.4CDV 2020 조항 26.7.2.
IEC60068-2-1:2007 "환경적 시험체면 2-1 : 테스트 테스트 A : 냉기, IDT "
IEC60068-2-2:2007 "환경적 시험체면 2-1 : 테스트스- 테스트 B-드라이 열기, IDT "
IEC60068-2-78:2012 "환경적 시험체면 2-78 : 테스트 테스트 택시 : 온습도, 지속 상태, IDT "
IEC60068-2-30:2005 "환경적 시험체면 2-30 : 테스트 테스트 Db : IDT ", 주기적인 (12h+12h 사이클) 열기를 댐핑시킵니다

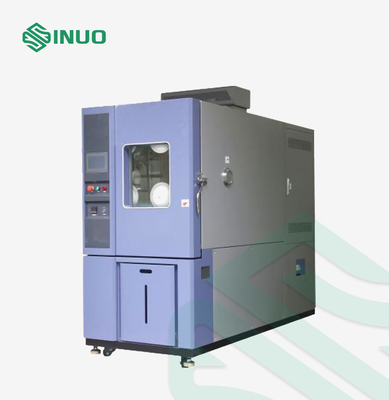

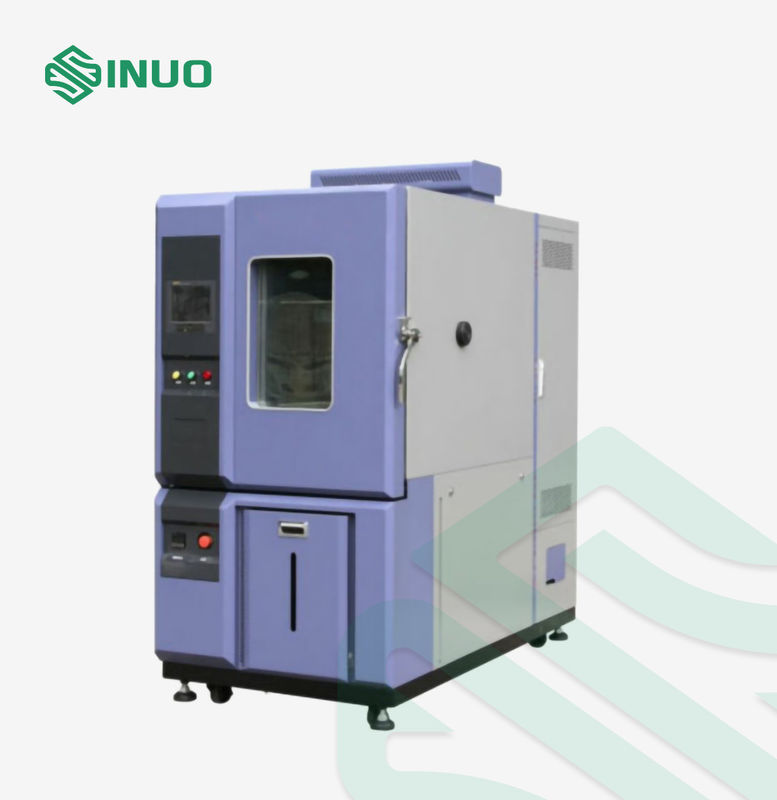

장비 개관
이 빠른 온도 변환 테스트 챔버는 IEC 62196-1 Ed.4CDV 2020 조항 26.7.2에 의해 요구됩니다.
그것은 전자, 전공들, 전기 제품, 플라스틱, 등과 같은 냉기, 열, 습도와 원료와 장치의 건조 테스트를 위해 사용됩니다. 목적은 열, 교통의 신뢰성과 높고 낮온도 빠른 교대 고습열 환경 하에 제품의 사용을 확인하는 것입니다.
구조 :
이 장비는 다음과 같은 특징과 닫힌 챔버 구조를 채택합니다 :
1. 에너지 절약과 소모 감소 : 우회 모드가 익숙한 기체-액체는 항온항습을 달성하기 위해 냉각 용량을 조정합니다.
2. 작동하도록 쉽습니다 : 프로그램 가능한 온도와 습도 조절기를 사용할 때 (7 인치 16비트 참 색상 터치 스크린), 실험적 데이터 기록과 처리는 탄력적입니다.
3. 높은 신뢰도 : 핵심 부품은 수명과 신뢰성을 보증하기 위해 수입 구성 요소입니다 ; 효율적 기름 분리기는 압축기 삶을 보장합니다.
기술적인 매개 변수
| 제어 & 작전 | PLC와 터치 스크린 지능형 제어 시스템 | |
| 챔버 사이즈 |
1000L : 안쪽 사이즈 : WDH=1000×1000×1000mm, 외면 사이즈 : WDH= 1200 ×2015×2035 밀리미터 (기계의 돌출부를 배제합니다) |
|
| 온도 범위 | 비 : -40~150C ; | |
| 선형 속도 | 3C/min | |
| 온도 편차 | ±2.0C | |
| 온도 동요 | ±0.5C | |
| 온도 균일성 | ±2C | |
| 냉난방 비율 |
가열 속도 : -30C에서 +100C, 선형 속도 3C/min (비부하) 냉각 속도 : +100C에서 -30C, 선형 속도 3C/min (비부하) (주목하세요 : 온도 히팅과 냉각 속도는 IEC60068-3 기준에 대한 관련 규제에 따라 측정되고 센서가 공기 배출구 위치에 있습니다) |
|
| 습도 범위 | 20%98%RH | |
| 습도 일탈 | ±3.0%RH (>75%RH) ; ±5.0%RH (≤75%RH) | |
| 습도 균일성 | ±3.0%RH (비부하) | |
| 습도 변동 | ±2.0%RH | |
| 온습도 범위 아이콘 |  |
|
| 시스템 주요 조성물 | ||

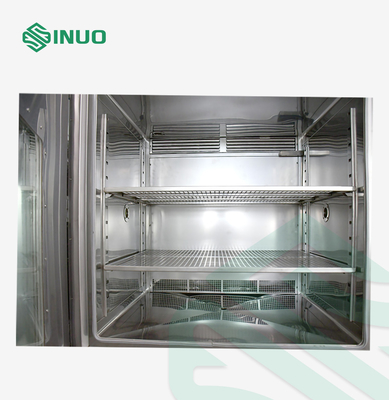

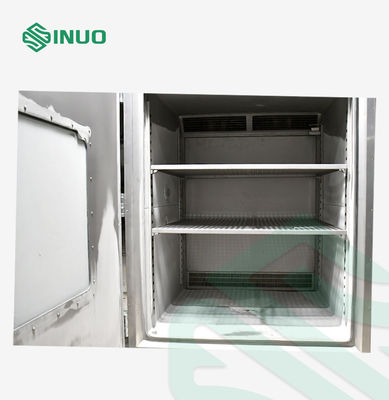

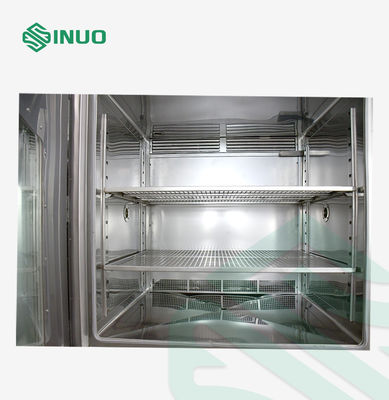

| 챔버 몸체 | 인너 챔버는 고품질 탄소강판으로 만들어집니다, 표면이 정전기 색분무 도장과 함께 치료됩니다 | |
| 인너 챔버는 청소에 대해 쉬운 매끄러운 304# 브러시 스테인레스 강판, 둥근 형태로 만들어집니다 | ||
| 홀을 이끄세요 : 안쪽이고 외부 챔버는 고무마개와 스레딩 홀을 갖추고 있습니다 | ||
| 전기 절연체 : 폴리우레탄 폼 | ||
| 관측 창 : 이중층 방폭 강화 유리문 | ||
| 선반 : 304 스테인레스 강, 분리할 수 있는 선반으로 만들었습니다 | ||
| 가열 시스템 | 가열 방법 : 전기 가열 | |
| 고급 품질 니켈 카드뮴 전선 전열기, 비접촉식 관리 (SSR) | ||
| 가습 시스템 | 가습 방법 : 외부 가습 조절부 구조 | |
| 냉각 시스템 | 독일 흑맥주 세미 타이트 압축기 또는 독일 비트저 세미-컴팩트 압축기 | |
| 안전하고 논-톡식 환경 법규에 일치하는, 비불소 환경적으로 우호적 차게하는 R404A R23 | ||
| 원통항 콘덴사 (냉각된 해상) | ||
| 고성능 핀 형태 자동 부하 용량 조정, 저온의 장기간의 사용과 착상 없는 높은 습도 조건. | ||
| 제어 시스템 | 터치 스크린 : 프로그램 가능한 온습도 제어기 (7 인치 16비트 참 색상 터치 스크린) | |
| 온도 제어 : 클래스 A PT100 백금 저항 센서를 사용한 PID 셀프-튜닝 | ||
|
작용하세요 : 고정값 시험과 프로그램 검사 고정값 테스트 : 테스트 환경이 한 개의 온습도를 단지 요구할 때, 요구된 온도, 습도와 실행 시간에서 설정하기 위해 이 방식을 선택합니다. 프로그램 검사 : 테스트 환경이 다수 온습도를 요구할 때, 각각 계획의 온도, 습도와 실행 시간을 정하기 위해 이 방식을 선택하세요. 사용자는 프로그램 운영 순서에서 설정할 수 있습니다. 프로그램 그룹은 100개 그룹에 달려있습니다. |
||
| 데이터 스토리지 | 온습도 곡선 인터페이스로 표준 R232 인터페이스 또는 Ｕ 디스크 통신 인터페이스로 데이터는 다운로드받을 수 있고 데이터 변화와 과정이 기록될 수 있습니다. | |
| 안전 보호 | 파워-오프 메모리 기능, 상순 보호, 누실 방지, 과열보호, 압축기 과부하 방지, 물 부족 알람, 비정상이 보호 | |
| 안전 보호 소자 | 전류 과부하 보호 위에서 선풍기를 순환시키는 히터 공기 불타고 있는 보호 스위치, 전류 회로 차단기 에 히터 | |
| 압축기 고전압 보호 스위치, 압축기 과열 보호 스위치, 전류 보호 스위치 에 압축기 | ||
| 반대 위상 회로 벽개 장치 하에, 게이트 유동적인 전력 제어기를 제로-크로싱, 부정 퓨즈는 전환합니다 | ||
| 경보 표시 | 위에서 말한 보호가 발생할 때, 장비는 운행을 중단합니다, 들을 수 있고 시각적 알람이 발표되고 장해 위치 측정이 미터에 디스플레이됩니다. | |
