| 브랜드 이름: | Sinuo |
| 모델 번호: | SN1006 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 30은 / 달에서 설정합니다 |

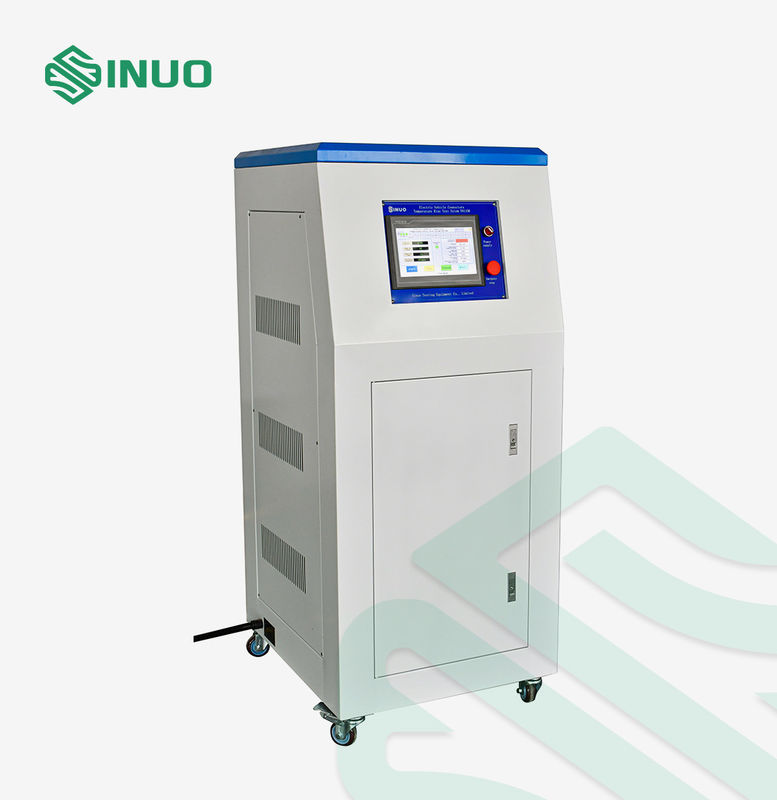

IEC62196 전기 차량 연결기 온도 상승 시험 시스템
상응하는 표준과 조항
IEC 62196-1 Ed.4CDV 2020 조항 24.
IEC 62196-3 Ed.4CDV 2020 조항 24.
IEC 60309-1 : 2012 조항 22.
...
장비 개관
이 온도 상승 시험 시스템은 IEC 62196-3을 위한 표준 요구 사항을 충족시킵니다 : 2020 조항 24, IEC 62196-1 : 2020 조항 24, IEC 60309-1 : 2012 조항 22, 기타 등등.
그것은 충전 파일 인터페이스 플러그와 소켓이 정격 전류를 통과한 후에 온도상승시험을 감지하고, 부하 전류가 연결되고 단말기 이 온도 상승이 기준을 위한 요구조건을 충족시키는지 전기적인 액세서리의 표면의 난방을 평가하는데 적합합니다.
장비 원리
온도 상승 시험 시스템은 전기 전압 조절기, 전류 트랜듀서, PLC 프로그램 가능 제어기, 전류 센서, 인간화된 터치 스크린과 가동성 섀시로 구성됩니다. 그것은 안정하게 테스트 전류를 출력할 수 있고, 전원 전압과 연결 배선 또는 구리 바와 샘플의 저항값의 변동에 의해 초래된 테스트 전류에 영향력을 제거하고, 테스트 결과의 정확도를 향상시킵니다. 전원 공급기는 저손실, 고효율, 용이한 작동, 완벽한 제어와 탐지의 기능을 가지고 있습니다. 터치 스크린은 실시간으로 각각 측온점의 전류 값과 온도값을 드러낼 수 있습니다. 온도값은 매 2초마다 기록될 수 있고 보고서가 발생될 수 있으며, 그것이 USB 플래쉬 드라이브에서 저장될 수 있고, 보고 인쇄하기 위한 컴퓨터에 복사했습니다.
기술적인 매개 변수
| 측온점 | 8개 채널 |
| 시공 방법 | 색은 터치 인터페이스를 인간화했습니다 |
| 출력 끊임없이 계속되는 조정할 수 있는 경향 | AC 0.50~50.00~400.0A (레벨 1이 설정될 수 있습니다) |
| 출력 전류 방식 | 간헐적인 Continuous/ |
| 부하 시험 출력 전압 | 아래의 AC 5V |
| 현재 분석 | 0.1A |
| 네티즌 정확도 | ±1%±3 바이트 |
| 전압계 정확도 | ±1%±3 바이트 |
| 연속 모드 테스트 시간 | 0.01~99.99 시간 |
| 불연속 모드 테스트 시간 | 0.01~99.99 시간 |
| 불연속 모드 시험 주기 | 시험 주기가 사전 설정값까지 오르는 1~99999 사이클, 자동 차단 |
| 온도 측정 범위 | 0~400' Ｃ, 정확도 0.3% 읽기 + 1' Ｃ ; 결의안 : 0.1' Ｃ |
| 온도 데이터 수집 | 컨피규어 RS232 통신 인터페이스와 데이터 레코드 인터페이스 |
| 온도 주사 속도 | 1 내지 255초의 온채널 |
| 기온 데이터 기록 | 데이터는 저장된 Ｕ 디스크일 수 있습니다 |
| 온도 측정용 열전대 | 미국 오메가 T-타입 30AWG 필라멘트 열전대, 길이 2 미터, 총 8 부분 |
| 전원 공급기 | 단일 상 AC220V±10%, 50Hz, 3KVA |
| 장비 차원과 중량 | 대략. Ｌ 800mm* Ｗ 680mm* H1610mm, 125KG |
큐 : 불연속 모드 시험 주기가 무엇입니까?
한 : 시험 주기가 사전 설정값까지 오르는게 1~99999 사이클, 자동 차단입니다.
