| 브랜드 이름: | Sinuo |
| 모델 번호: | SN4412 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 30은 / 달에서 설정합니다 |

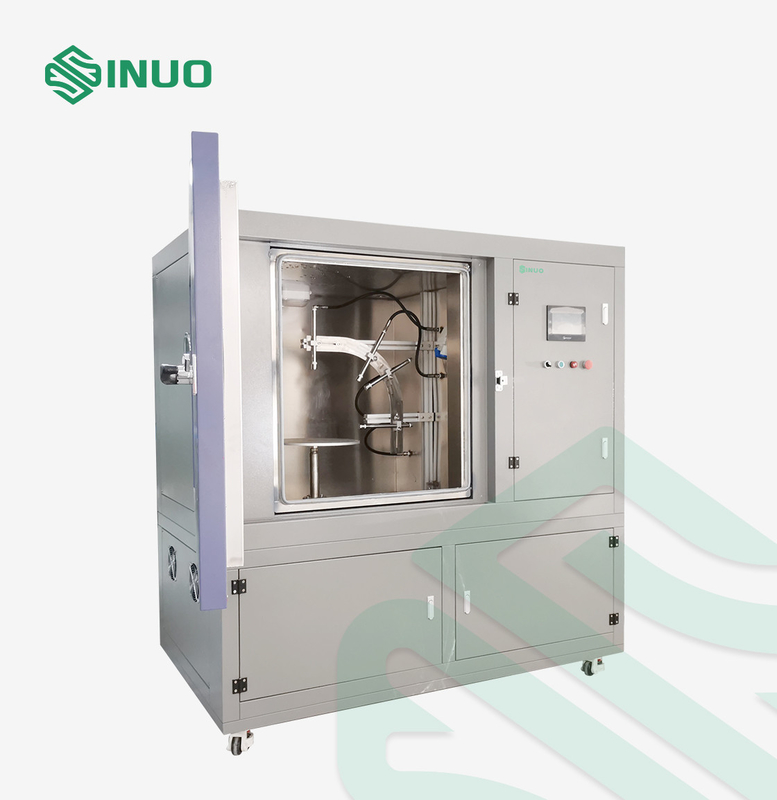

IEC 62196 전기 차량 IPX9K 물 진입 시험 챔버
상응하는 표준과 조항
IEC 62196-1Ed.4CDV 2020 조항 20.2
IEC 60529:1989 + A1 :1999년 + A2 :2013 조항 14.2.9
DIN40050-9
ISO20653
장비 개관
이 테스트 챔버는 다음에 따릅니다 :IEC 60529:1989 + A1 :1999년 + A2 :2013 조항 14.2.9,와 IEC 62196-1Ed.4CDV 2020 조항 20.2, DIN40050-9, 물 (물에 대한 보호)의 진입의 효과에 반대하여 구내 안에서 전기 장비를 보호하면서, 먼지 (이질 물질에 대한 보호)를 포함하여 단단한 이질 물질의 진입의 효과에 반대하여 구내 안에서 전기 장비를 보호하기 위한 도로 차량에서 전기 장비를 위한 구내를 공급한 ISO20653 IP 보호도에 의해 요구됩니다.
애플리케이션 :
그것은 전기 장비 (IP 보충적 코드 테스트)의 구내를 조사하는데 사용되고 고온과 고압 하에 전기적이고 자동차 부속품의 방수 시험에 적용할 수 있습니다.
테스트 샘플 :
제품은 자동차와 오토바이 부품, 전기적이고 전자 업계와 같은 IPX9 도 누에고치 건조기를 통과하여야 합니다.
물질적이고 구조적입니다 :
외측 포위벽과 인너 챔버 모두는 SUS304 스테인레스 강으로 만들어집니다, 테스트 챔버의 상부가 시험과 제어를 위한 것입니다, 테스트 챔버의 하부가 수입된 이탈리아 고압 펌프와 솔레노이드 밸브, 일정온도와 침체한 사회 탱크 (SUS304 스테인레스 강), 턴테이블 모터 (파나소닉 모터)과 감속 전달 기구로 구성됩니다.
모든 제어 설정, 수온, 노즐 제어, 압력, 시간, 플로우 요구사항이 PLC에 의해 제어되고 7 "대만 WEINVIEW 터치 스크린 또는 더 높은 산업 제어 부품 터치 스크린에 배치할 수 있습니다.
1. 테스트 챔버는 테스트 룸, 물 축열조, 제어부분, 제품 물 빼기 버퍼 영역과 제트 시스템으로 구성됩니다.
2. 인너 챔버 사이즈 : Ｌ 1000MM * Ｗ 1000MM*H 1000MM.
3. 외측 챔버 규모 : Ｌ 1500MM * W1200MM Ｈ 1950MM.

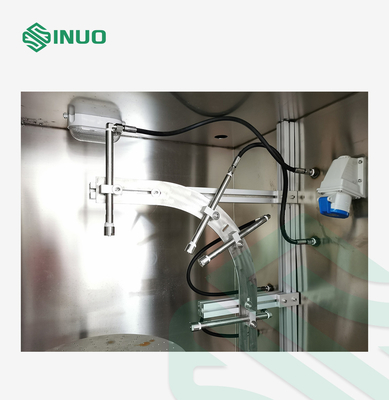

4. 제트 시스템 : 고압 고온 물 펌프, 고압 고온수 압력계, 고압 고온 솔레노이드 밸브, 고압 고온 유압 파이프에 의해 구성됩니다.
5. 파이프 직경 : 3/4".
6. 제트노즐 :4 PC.
7. 뜨거운 물 분출 온도 : RT~80' C±5' Ｃ. (조정할 수 있는, 강화한 온도와 물 오버플로우 보호)
8. 켓워터 압력 : 80 ~ 100 바 (8000 ~ 10000Kpa, 81.5-101.9kg / c㎡)
9. 물 제트플로우 : 15±1 Ｌ / min(14-16L/min)
10. 분사 거리 : 100-200mm과 설명서의 조절 노즐 거리일 수 있습니다
11. 워터 제트 각 : 0 ', 30 ', 60 ', 90 '(테스트중인 각이 설명서에 의해 조정할 수 있을 수 있습니다) 수평선을 기반으로 노즐에 밸브와 함께 시계 반대방향으로 도는 ±0' ±30' ±60' ±90'에 있는 분사구를 분배하고 차례로 비행기를 타고 가도록 프로그램 가능하여서 질 수 있습니다.
12. 테스트 시간 : 각각 각 물은 표준 요구 사항에 따라서 30 초를 내뿜지만, 그러나 우리의 시스템이 기설정 가능하고 조정할 수 있는 0~90s를 달성할 수 있습니다.

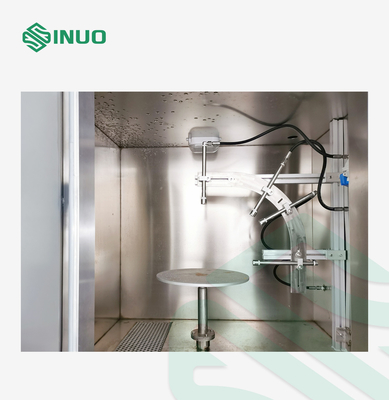

13. 턴테이블 : 제품은 턴테이블, 베어링 캐패시티에 위치할 필요가 있습니다 : ≤30Kgs.
14. 턴테이블 속도 :5-17r/min (주파수 변환기에 의해 드라이브 터빈 느린 회전하는, 제어 속도를 자동차로 나르고 적절한 속도에 맞추세요)
15. 턴테이블 지름 : Φ500mm
16. 시간 제어를 운영하세요 : (기설정 가능하고 조정할 수 있는) 1 분 ~ 9999 분.
17. 물 재활용의 사용을 보증하기 위한 항온수 시스템.
18. 물 분출면 : 제품의 앞입니다.
19. 분사 압력 계측기 : 수압을 나타낼 수 있습니다.
20. 제어 시스템 : 독자 연구와 개발 터치 스크린 제어 시스템.
21. 브라켓으로서 스테인레스 스틸 스퀘어와 템퍼드 글라스를 외측 챔버의 방수 벽으로 이용하세요.

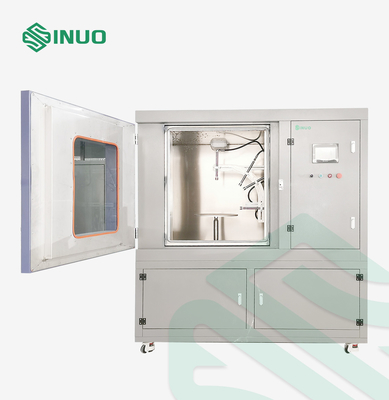

22. 챔버 도어 : 시험 조건과 시간을 관찰하고 와이퍼를 갖추는 큰 화면 시각적 강화 유리문.
