| 브랜드 이름: | Sinuo |
| 모델 번호: | SN2210-2 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 30은 / 달에서 설정합니다 |
IEC 62196은 전기 차량 커넥터 시험을 위한 테스트 프로브를 접합했습니다
상응하는 표준과 조항
IEC 62196-1Ed.4CDV 2020 조항 10.1.
장비 개관

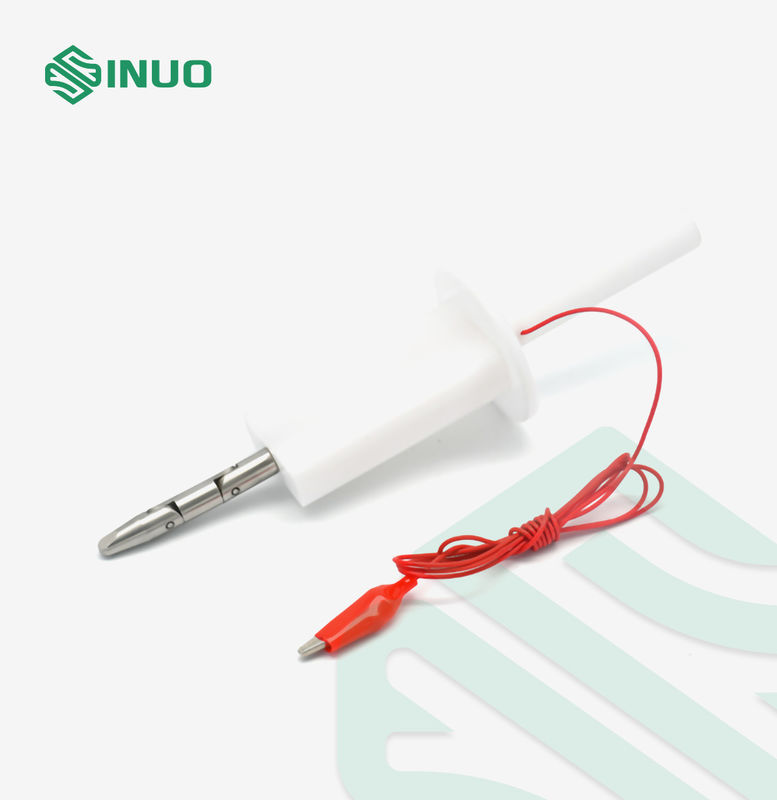

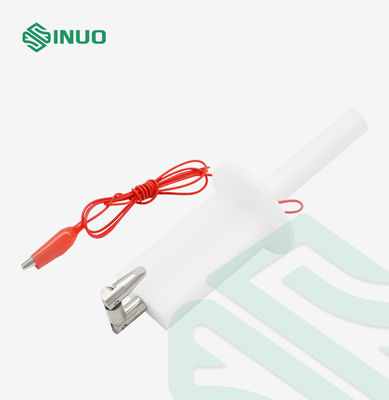

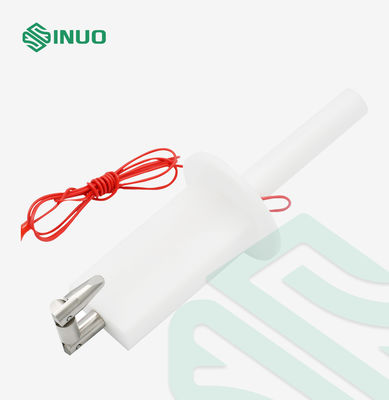

이것은 IEC 62196-1Ed.4CDV 2020 조항 10.1과 같이 많은 표준에 따라 만들어진 정확성 테스트 핑거입니다. 이 조사는 위험한 일환에 대한 접근에 대한 기본 보호를 검증하도록 의도됩니다. 그것은 또한 손가락과 접근에 대한 보호를 검증하는데 사용됩니다. 본 시험 핑거 프로브는 디토, 손가락, 사람의 수공의 특성을 시뮬레이션하는 기본적이고 격리된 핸들로 구성됩니다. 그것은 2 움직일 수 있는 공동을 가지고 있으며, 그것이 90에 구울 수 있습니다'.
주문형입니다 : 손잡이을 판단하는 열리 끝에 M6의 구멍을을 꿴 구내 보호 시험을 위해 손잡이의 끝에 엘리게이터 클립을 갖추거나 사용될 때 그것은 항전기성 충격시험을 위해 사용될 수 있습니다 (당기기와 추진 힘을 재는 기계로 연결됩니다).
기술적인 매개 변수
| 모델 | SN2210-2 |
| 이름 | 테스트 프로브 비 |
| 조인트 1 | 30±0.2 밀리미터 |
| 조인트 2 | 60±0.2 밀리미터 |
| 핑거 길이 | 80±0.2 밀리미터 |
| 손가락 끝이 당황하게 합니다 | 180±0.2 밀리미터 |
| 원통입니다 | R2±0.05 밀리미터 |
| 둥급니다 | R4±0.05 밀리미터 |
| 베벨 각도를 줄이는 손가락 끝 | 37o 0 - 10′ |
| 즉시 입수할 수 있는 테이프녹화자 | 14 오우 0 - 10′ |
| 테스트 핑거 지름 | Ф12 0 -0.05 |
| A-A 단면 직경 | Ф50 밀리미터 |
| A-A 단면폭 | 20±0.2mm |
| 방해 지름 | Ф75±0.2 밀리미터 |
| 방해 두께 | 5±0.5 밀리미터 |
| 적용된 표준 | IEC 61032, IEC60529-1, 기타 등등. |
세부 사항 :
