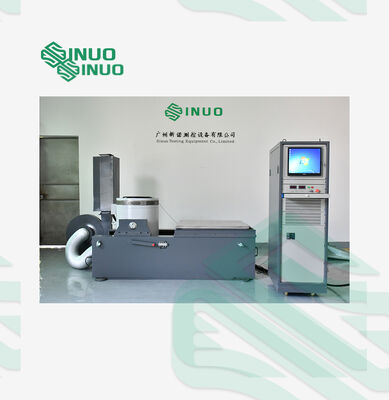

IEC 60068 환경 테스트용 진동 쉐이커

IEC 60068 환경 테스트용 진동 쉐이커

제품 사용

어떻게 당신의 제품이 실제 사용의 스트레스에 견딜 수 있을까요? 진동 테스트는 답을 제공합니다.자동차와 항공우주에서 전자제품까지의 시장에서 성공을 위해 필수적인 내구성과 신뢰성을 보장합니다..

Sinuo는 맞춤형 진동 테스트 솔루션을 제공하기 위해 귀하와 협력합니다. 우리는 표준 준수 이상으로 이동합니다 (GB, GJB, UL, IEC, ASTM,그리고 더 많은 것) 을 통해 여러분의 특정 애플리케이션 과제에 집중할 수 있습니다.우리의 목표는 시장에 출시 시기를 가속화하고 제품 품질을 향상시키고 흔들리지 않는 신뢰성으로 경쟁적인 평판을 구축하는 데 필요한 정확한 테스트 능력을 갖추는 것입니다.

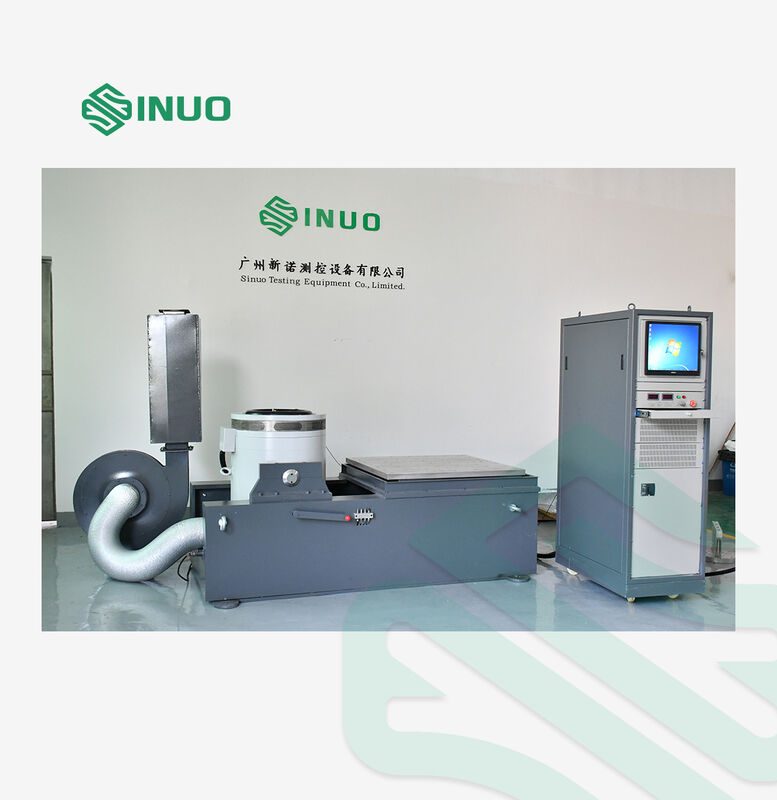

진동 테스트 시스템 구성

1고객에 의해 제공된 시험 조건

2시험 종류: 시네스 스파이, 무작위, 충격

3주파수 응답 범위: 1-3000Hz

4공식:

장비 기본 도표

장비의 기술적 매개 변수

1A20S34 전자기 흥분 발생기:

1.1최대 시누오이드 흥분 힘: 2200 kg.f 피크

1.2최대 무작위 흥분 힘: 2200 kg.f RMS

1.3최대 충격 흥분 힘: 4400 kg.f

1.4주파수 범위: 1-3000 Hz

1.5사용량: 300kg

1.6최대 이동량: 51mm P-P

1.7최대 속도: 2.0m/s

1.8최대 가속: 100G (980m/s2)

1.9 첫 번째 순위 공명 주파수:2600 Hz±5%

1.10 진동 격리 주파수:2.5 Hz

1.11 이동 스필 지름:F340mm

1.12이동 코일 무게 :22kg

1.13테이블에 나사:17×M10

1.14플럭스 누출:<10가우스

1.15장비 크기e:L 1080mm × W 920mm × H 950mm (올림형 테이블)

1.16장비 무게 :1920kg (평면 슬라이드 테이블 제외)

2 LA-24K 디지털 스위치 전력 증폭기:

2.1 출력 전력:20KVA

2.2 출력 전압:120V

2.3 출력 전류:200A

2.4 증폭기의 효율성 :≥90%

2.5 스위치 주파수:116KHz

2.6 SNR:≥65dB

2.7 노이즈:≤70dB

2.8 증폭기 무게: 500KG

2.9 증폭기 크기:W600mm × D 900mm × H 1280mm

3 서보 보호 시스템

함수:온도,풍압, 과도한 이동, 과도한 전압, 과도한 전류, 입력 전압 이하, 외부 결함, 제어 전원 공급, 논리 결함, 입력 단계 손실

4 디지털 진동 제어기 VCSusb-2

4.1 하드웨어 구성: 2개의 동시 입력 채널, 1개의 출력 채널

4.2 제어 기능 모듈: 시네스, 무작위, 클래식 충격

4.3 제어용 컴퓨터:17"LCD 모니터, 키보드/광학 마우스를 탑재한 오리지널 브랜드 컴퓨터

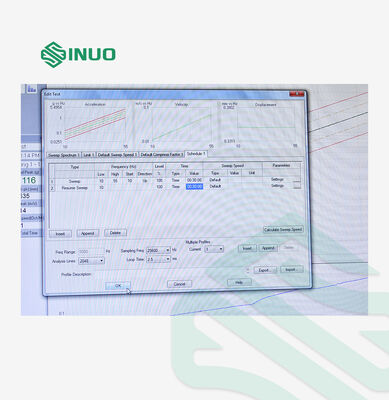

4.4 소프트웨어:영어 조작, 시간 영역 및 주파수 영역 분석, 신호 소스, 시노 주파수 스웨이프 분석 등 자동으로 WORD 테스트 보고서를 생성 할 수 있습니다. 표시 할 수 있습니다,신호와 데이터를 저장, 테스트 매개 변수 및 분석 기능을 설정합니다.

4.5 운영 체제: 윈도우

4.6 가속 센서 LAB:주파수 범위: 1~12000Hz

감수성: 30%/g

온도 범위: -40~160°C

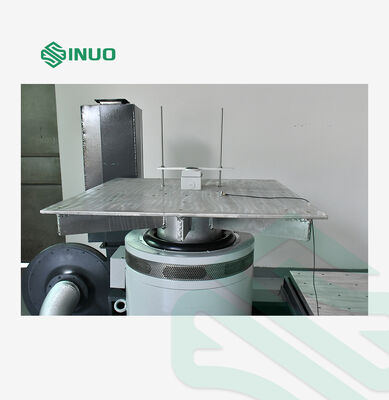

5 VT120 수직 확장 테이블

5.1 재료:마그네슘 합금, 표면 단단한 애노이드

5.2 테이블 크기:1200mm × 1200mm

5.3 고정 구멍:M8 스테인레스 스틸 나사 수갑, 내구성 있고 착용에 견고하다

5.4 상단 사용 주파수: 시노스 400 Hz, 무작위 2000 Hz

5.5 무게: 약 145kg

6 HG120 수평 오일 필름 슬라이드 테이블

6.1 재료:마그네슘 합금, 표면 단단한 애노이드

6.2 테이블 크기:1200mm × 1200mm

6.3 고정 구멍:M8 스테인레스 스틸 나사 수갑, 내구성 있고 착용에 견고하다

6.4 상단 사용 주파수: 시노스 400 Hz, 무작위 2000 Hz

6.5 무게: 약 151KG (연결 헤드 없이)

7 B752S 냉각 팬 (음소장기와 함께)

7.1 팬 전력:7.5KW

7.2 팬 흐름 속도:67.5m3/분

7.3 팬 압력:00.067kgf/cm2

8 전기 요구 사항

8.1 전원 공급: 3단계 380V/50Hz, 35KVA

8.2 압축 공기:0.6Mpa

8.3 지상 저항:≤4Ω

디지털 진동 조절기의 주요 기술 매개 변수
