| 브랜드 이름: | Sinuo |
| 모델 번호: | SN553-EV440VT2012SMW-GPVCSusb-2 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 5 세트/월 |
| 프로젝트 | 구성 지침 | QTY |
|---|---|---|

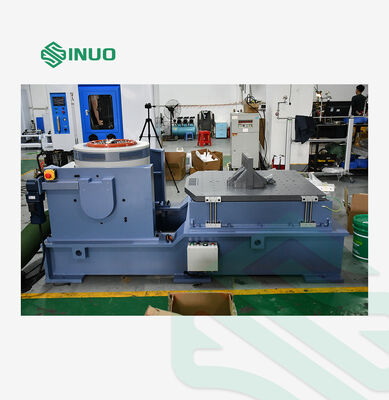

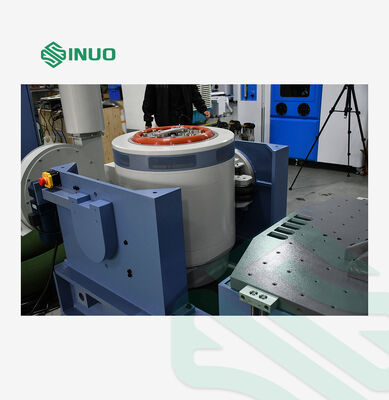

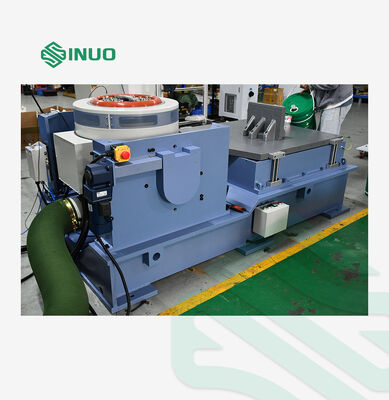

| 진동 테이블 바디 | A30F44 전자기 흥분 발전기 | 1 세트 |
| 자동 중앙 제어 장치 | 움직이는 코일 중심 시스템 | 1 세트 |
| 냉각 시스템 | B153S 냉각 팬 (음소장기와 함께) | 1 세트 |

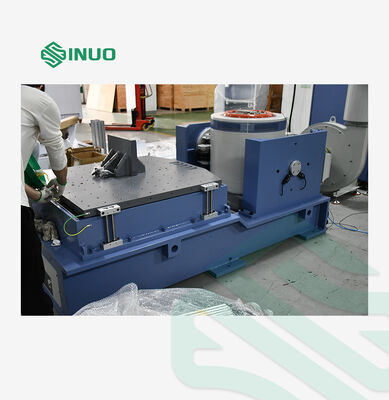

| 수직 확장 테이블 | VT150 수직 확장 테이블 | 1 세트 |
| 전력 증폭기 | LA-40KVA 디지털 스위치 전력 증폭기 | 1 세트 |
| 보호 시스템 | 세르보 보호 시스템 | 1 세트 |
| 전원 공급 | 흥분 전원 공급 | 1 세트 |
| 진동 조절기 | 디지털 진동 제어기 VCSusb-2 (2채널) | 1 세트 |
| 센서 | 시스템 가속 센서 | 1 PCS |
| 컴퓨터 시스템 | 제어 컴퓨터 | 1 세트 |
| 최대 시누소이드 흥분 힘 | 4000Kg.f 피크 |
| 최대 무작위 흥분 힘 | 4000Kg.f rms |
| 최대 충격 흥분 힘 | 8000Kg.f 최고 |
| 주파수 범위 | 1~3000 Hz |
| 최대 이동량 | 100mm p-p |
| 최대 속도 | 2.0m/s |
| 최대 가속 | 100G (980m/s2) |
| 첫 번째 순위 공명 주파수 | 2500 Hz±5% |
| 유해물 | 1000kg |
| 진동 격리 주파수 | 2.5 Hz |
| 이동 코일 지름 | F440mm |
| 이동 코일 무게 | 60kg |
| 플럭스 누출 | <10가우스 |
| 허용되는 특이한 모멘트 | > 500N.m |
| 장비 크기 | 1400mm × 980mm × 1230mm (올라올라올라 수직 확장 플랫폼 제외) |
| 장비 무게 | 2800kg |
| 출력 전력 | 50KVA |
| 출력 전압 | 110Vrms |
| 출력 전류 | 500Arms |
| SNR | ≥70dB |
| 증폭기 크기 | 910mm × 620mm × 2050mm |
| 하드웨어 구성 | 2개의 동시에 입력 채널, 1개의 출력 채널 |
| 제어 기능 모듈 | 시네스, 무작위, 클래식 쇼크 |
| 제어 컴퓨터 | LCD 모니터가 있는 오리지널 브랜드 컴퓨터 |
| 소프트웨어 | 영어 동작, 시간 도메인 및 주파수 도메인 분석, 신호 소스, 시노 주파수 스웨이프 분석, 자동 WORD 테스트 보고서 생성 |
| 주파수 범위 | 1~8000Hz |
| 감수성 | 30mv/g |
| 온도 범위 | -40 ~ 160°C |
| 소재 | 마그네슘 합금 |
| 테이블 크기 | 2000×1200mm |
| 고정된 구멍 | M10 직사각형 분포 100mm*100mm 스테인리스 스틸 나사 장갑 |
| 상단 사용 빈도 | 시노스 100 Hz, 무작위 200 Hz |
| 무게 | 약 340kg |
| 팬 전력 | 15KW |
| 팬 흐름 속도 | 81.6m3/s |
| 팬 압력 | 00.075kgf/cm2 |
| 전원 공급 | 3단계 5선 380V/50Hz 75KVA |
| 압축 공기 | 0.6Mpa |
| 토지 저항 | ≤4Ω |
| 입력 채널 수 | 2개의 동시에 입력 채널 |
| 입력 신호 유형 | 전압/전하 |
| 입력 저항 | > 110 kΩ |
| 최대 입력 전압 범위 | ±10V |
| 최대 충전 입력 범위 | ±10000PC |
| SNR | >100dB |
| 필터 | 160dB/옥타브 아날로그 필터 |
| 입력 인터페이스 | 세 가지 선택적 입력: 전압, ICP 및 충전 |
| 최대 입력 | ±10VPEAK |
| 아날로그/디지털 변환기 (ADC) | 24비트 해상도, 동적 범위: 114dB, 최대 샘플링 주파수 192kHz |
| 회로 특성 | 내장된 ICP 일정한 전류 소스와 전하 증폭기, 10V/1V의 두 범위, 선택적 AC/DC 결합, 아날로그 항 변동 필터 |
| 출력 채널 수 | 1개의 출력 채널 |
| 출력 신호 유형 | 전압 신호 |
| 출력 임페던스 | <30Ω |
| 최대 출력 전압 범위 | ±10V |
| 최대 출력 전류 | 100mA |
| 진폭 정확도 | 2mV |
| 하모닉 왜곡 | <-95dBfs |
| 필터 | 160dB/옥타브 아날로그 필터 |
| 채널 일치 | 진폭 0.04dB, 단계 ± 0.5 |
| 디지털/애날로그 변환기 (DAC) | 24비트 해상도, 동적 범위: 120dB, 최대 샘플링 주파수 192kHz |
| 회로 특성 | 아날로그 안티 알라이징 필터; 출력 보호 회로 |
| 시험 유형 | 무작위 진동 제어/시누소이드 제어/유형 충격 제어 |
