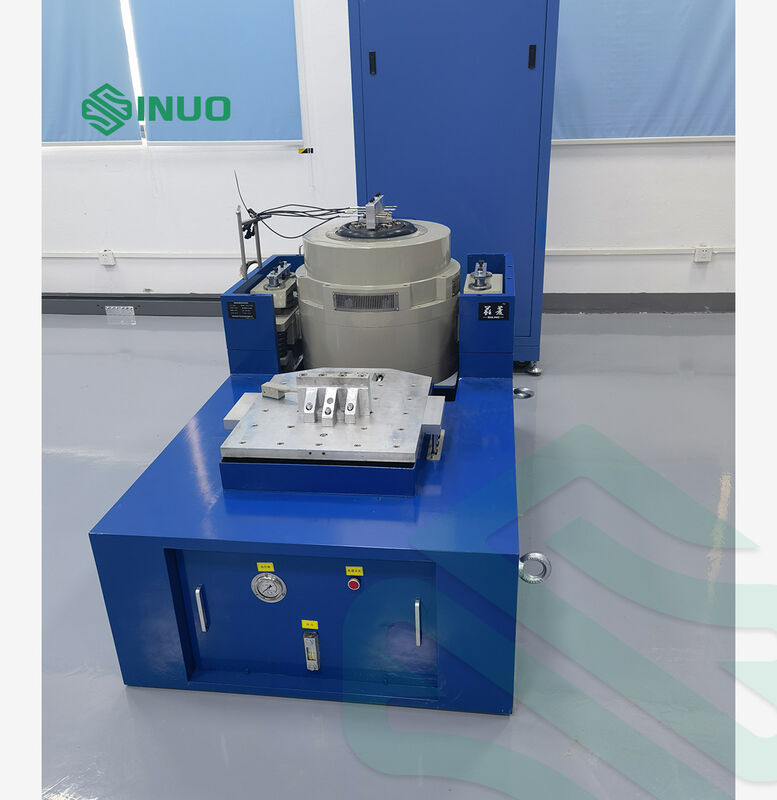

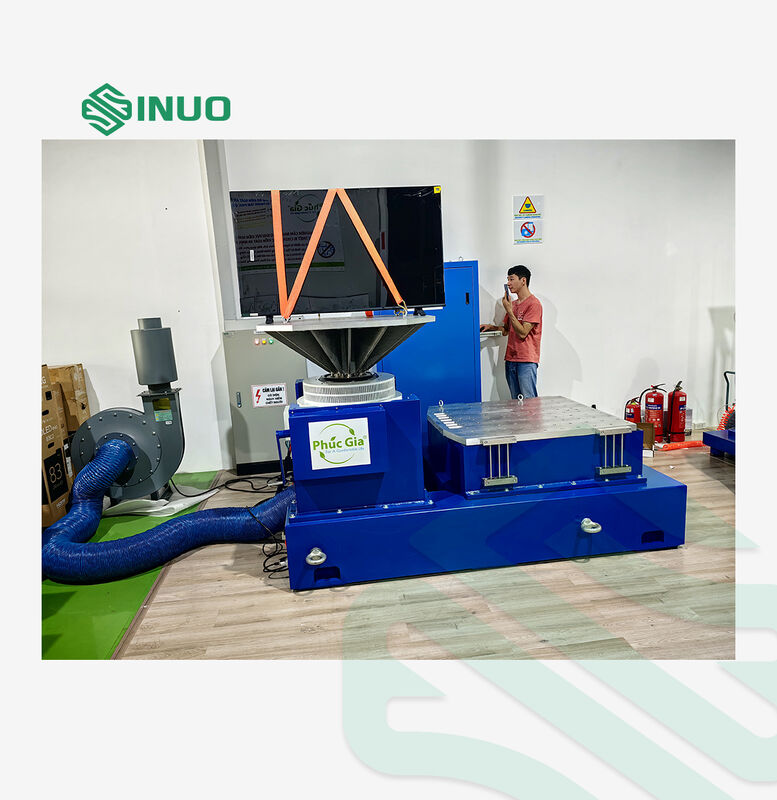

수직 및 수평 테이블이 있는 운송 진동 시험 시스템
제품 적용
진동 시험은 실제 환경에서 부품이나 장치가 어떻게 반응하는지 확인하기 위해 부품이나 장치를 자극하거나 충격을 가하는 행위입니다. 진동 시험의 적용 범위는 회로 기판, 항공기, 선박, 로켓, 미사일, 자동차 및 가전 제품과 같은 산업 제품에서 매우 광범위합니다.
Sinuo는 전체 여기 및 시험 계획을 제공할 수 있으며 GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC 및 ASTM과 같은 국가 및 국제 표준에 따라 제품의 품질을 증명할 수 있습니다.
진동기 선택 공식 및 진동 발생기 구조 다이어그램
1. 고객 회사가 제공하는 시험 조건;
2. 시험 유형: 사인 스윕; 랜덤; 클래식 충격;
3. 주파수 응답 범위: 1-2700Hz
4. 공식: A(g)=(2πf)2Dcm/980≒A=0.002DmmF2
D=A/0.002F2
F=M(kg) ×A(g)
장비 구성 지침
|
프로젝트 |
구성 지침 |
수량 |
|
1. |
진동 테이블 본체 |
|
|
VG4000-100 전자기 여기 발생기 |
1 SET |
|
|
가동 코일 자동 센터링 제어 장치 |
1 SET |
|
|
BL-4000 냉각 팬(소음기 포함) |
1 SET |
|
|
VT60 수직 확장 테이블(600×600mm) |
1 SET |
|
|
HB120 수평 유막 슬라이드(1200×1200mm) |
1 SET |
|
|
2. |
디지털 스위칭 전력 증폭기 |
|
|
LA-45KVA 디지털 스위칭 전력 증폭기 |
1 SET |
|
|
서보 보호 시스템 |
1 SET |
|
|
여기 전원 공급 장치 |
1 SET |
|
|
3. |
디지털 진동 컨트롤러 VCS-2 |
|
|
2 채널 디지털 진동 컨트롤러 |
||
|
시스템 가속도 센서 |
||
|
제어 컴퓨터 |
1 SET |
|
|
4. |
액세서리 |
|
|
연결 케이블/수도관/공기 파이프 |
1 SET |
|
|
작동 지침, 검사 보고서, 인증서, 유지 보수 설명서 |
1 SET |
|
|
액세서리 도구(T형 렌치, 육각 렌치, 드라이버 등) |
1 SET |
|
|
제어 소프트웨어 설치 CD/예비 부품 |
1 SET |
기술적인 매개변수
|
VG4000-100 전자기 여기 발생기 매개변수 |
||||
|
최대 정현파 여기력 |
4000Kg.f 피크(40KN) |
|||
|
최대 랜덤 여기력 |
4000Kg.f rms(40KN) |
|||
|
최대 충격 여기력 |
8000Kg.f 피크(80KN) |
|||
|
주파수 범위 |
1～2700 Hz |
|||
|
최대 변위 |
100 mm p-p |
|||
|
최대 속도 |
2m/s |
|||
|
최대 가속도 |
100G (980 m/s2) |
|||
|
최대 하중 및 가속도 관계: F=M.A |
||||
|
5G(49m/s2) |
10G(98m/s2) |
20G(196m/s2) |
30G(294m/s2) |
|
|
760kg |
360kg |
160kg |
93kg |
|
|
1차 공진 주파수: |
2500 Hz±5% |
|||
|
최대 하중: |
800 kg |
|||
|
진동 절연 주파수: |
2.5 Hz |
|||
|
가동 코일 직경: |
Ф420 mm |
|||
|
가동 코일 무게: |
40kg |
|||
|
플럭스 누설 |
＜10gauss |
|||
|
허용 편심 모멘트 |
＞500N.m |
|||
|
장비 크기 |
1400mm×1300mm×1240mm (수직 확장 테이블 제외) |
|||
|
장비 무게 |
3600 kg |
|||
|
LA-45 디지털 스위칭 전력 증폭기 |
||||
|
출력 전력 |
45KVA |
|||
|
출력 전압 |
110Vrms |
|||
|
출력 전류 |
400Arms |
|||
|
SNR |
≥70dB |
|||
|
증폭기 크기 |
810mm×555mm×1810mm |
|||
|
서보 보호 시스템 |
||||
|
기능 |
온도, 풍압, 과변위, 과전압, 과전류, 입력 저전압, 외부 고장, 제어 전원 공급 장치, 논리 고장, 입력 위상 손실 |
|||
|
디지털 진동 컨트롤러 VCSusb-2 |
||||
|
하드웨어 구성 |
2개의 동시 입력 채널, 1개의 출력 채널 |
|||
|
제어 기능 모듈 |
사인, 랜덤, 일반적인 충격 |
|||
|
제어 컴퓨터 |
LCD 모니터가 있는 정품 브랜드 컴퓨터 |
|||
|
소프트웨어 |
중국어/영어 작동, 시간 도메인 및 주파수 도메인 분석, 신호원, 사인 주파수 스윕 분석 등을 수행할 수 있습니다. WORD 테스트 보고서를 자동으로 생성하고, 신호 및 데이터의 테스트 매개변수를 표시, 저장, 설정 및 분석할 수 있습니다. |
|||
|
시스템 가속기 |
주파수 범위: 1—12000Hz 감도: 30PC/g 온도 범위: -24 - 250°C |
|||
|
VT60 수직 확장 테이블 |
||||
|
재료 |
마그네슘 합금, 표면 경화 |
|||
|
테이블 크기 |
600×600 mm |
|||
|
고정 구멍 |
M8 직사각형 분포 100mm*100mm 스테인리스 스틸 나사 슬리브, 내구성이 뛰어나고 내마모성이 뛰어납니다. |
|||
|
상한 사용 주파수 |
사인 2000 Hz, 랜덤 2000 Hz |
|||
|
무게 |
약 60Kg |
|||
|
HB120 수평 유막 슬라이드 테이블 |
||||
|
재료 |
마그네슘 합금, 표면 경화 |
|||
|
테이블 크기 |
1200×1200 mm |
|||
|
고정 구멍 |
M12 직사각형 분포 100mm*100mm 스테인리스 스틸 나사 슬리브, 내구성이 뛰어나고 내마모성이 뛰어납니다. |
|||
|
상한 사용 주파수 |
사인 500 Hz, 랜덤 2000 Hz |
|||
|
무게 |
약 170Kg |
|||
|
BL-5000 냉각 팬 |
||||
|
팬 전원: |
15KW |
|||
|
팬 유량: |
1.2m3/s |
|||
|
팬 압력: |
6.5kpa |
|||
|
전기적 요구 사항 |
||||
|
전원 공급 장치 |
AC 3상 380V/50Hz 65 KW |
|||
|
압축 공기 |
0.6Mpa |
|||
|
접지 저항 |
≤4Ω |
|||
