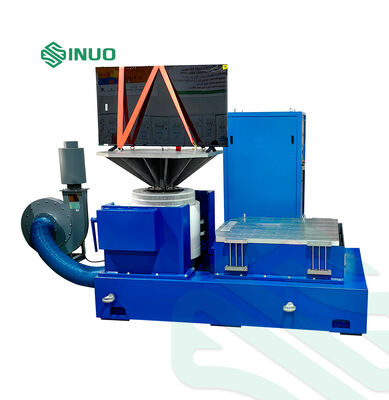

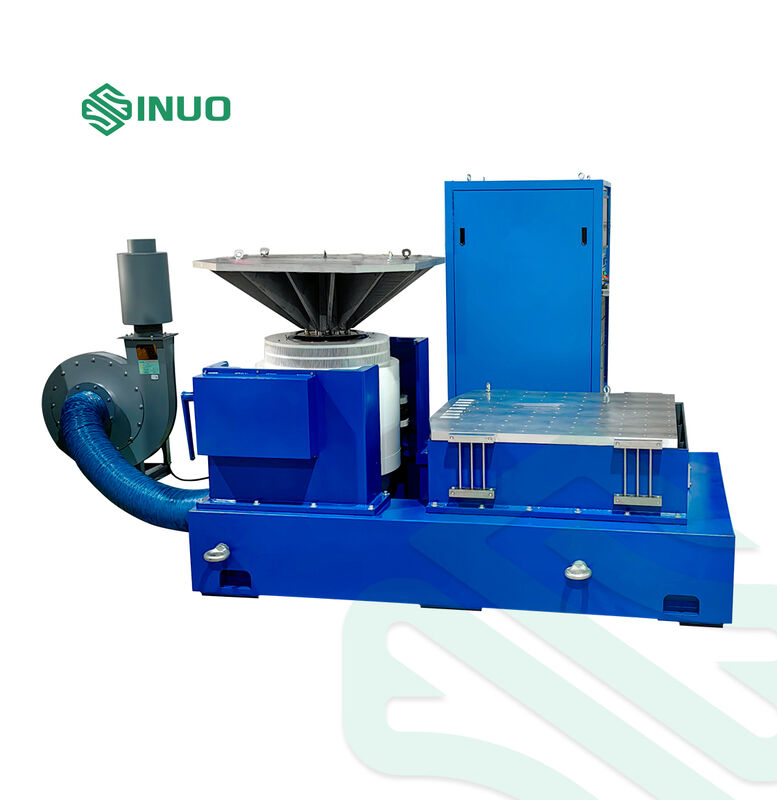

자동차 및 항공 우주 전자 제품용 고성능 진동 시험 시스템

브랜드 이름:	Sinuo
모델 번호:	SN553- EV310HG60VT60VCSusb-2
MOQ:	1
가격:	Customized
지불 조건:	전신환
공급 능력:	5 세트/월

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

Calibration Certificate (Cost Additional)

사인 힘:

1000kg.f

맥스. 속도:

1.8 m/s

유효 탑재량:

300kg

전기자 직경:

Ф240 밀리미터

맥스. 배수량:

76mmpp

맥스. 가속:

82G(800m/s2)

포장 세부 사항:

합판 상자

공급 능력:

5 세트/월

강조하다:

RS485 재생적 dc 전자 로드

CV 재생적 dc 전자 로드

PWM 수정 재생적 전자 로드

제품 설명

자동차 및 항공 우주 전자 제품용 고성능 진동 시험 시스템

이 첨단 진동 시험 시스템은 자동차 및 항공 우주 응용 분야에 사용되는 전자 부품의 내구성과 신뢰성을 검증하기 위해 실제 환경 조건을 시뮬레이션합니다.

제품 응용 분야

진동 시험은 실제 환경 조건에서 성능을 평가하기 위해 부품 또는 장치를 작동시키는 것을 포함합니다. 당사의 시스템은 회로 기판, 항공기, 선박, 로켓, 미사일, 자동차 및 가전 제품을 포함한 광범위한 산업 제품을 위해 설계되었습니다.

Sinuo는 GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC 및 ASTM을 포함한 국가 및 국제 표준에 따라 제품 품질을 검증하는 포괄적인 여기 및 시험 솔루션을 제공합니다.

진동 시험 방법론

시험 구성 매개변수:

고객 정의 시험 조건
시험 유형: 정현파 스윕 및 랜덤 진동
주파수 응답 범위: 2-5000Hz
계산 공식: A(g)=(2πf)²Dcm/980≒A=0.002DmmF²

장비 주요 다이어그램

VG1000-76 전자기 여기 발생기 기술 매개변수

최대 정현파 여기력	1000Kg.f 피크
최대 랜덤 여기력	1000Kg.f r.ms
최대 충격 여기력	2000Kg.f 피크
주파수 범위	1-2900 Hz
최대 변위	76 mm p-p
최대 속도	1.8 m/s
최대 가속도	82G (800 m/s²)
1차 공진 주파수	3200 Hz±5%
페이로드 M1+M2	300kg
진동 절연 주파수	2.5 Hz
가동 코일 직경	Ф240 mm
가동 코일 무게	14kg
정격 편심 모멘트	350 N.M
테이블 나사	16×M10
자속 누설	<10 가우스
허용 편심 모멘트	300 N.m
장비 크기	945mm×720mm×784mm
장비 무게	1000 kg

최대 하중 대 가속도 관계 (정현파):

가속도	최대 하중
5G	188KG
10G	88KG
20G	38KG
30G	21KG

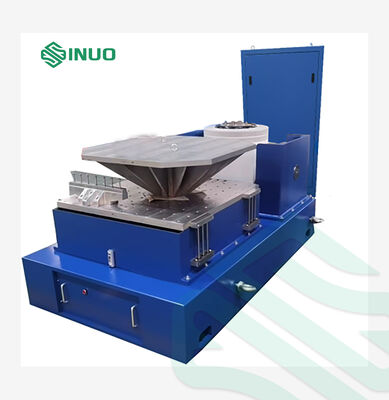

수평 슬라이딩 플랫폼

수평 슬라이드 디자인은 높은 전복 모멘트 용량과 측면 구속력을 특징으로 합니다. 이 엔지니어링 접근 방식은 표준 수평 슬라이드 배열과 결합되어 최적의 가이드 오일 필름 댐핑 특성을 유지하면서 뛰어난 동적 모멘트 제한을 제공합니다. 수평 슬라이드 테이블 어셈블리에는 슬라이드 플레이트, 연결 헤드, 천연 화강암 슬래브, 수평 슬라이드 테이블 베이스 및 독립 오일 소스가 포함됩니다.

시스템 기능

고성능 및 신뢰성

PC 독립 제어 루프가 있는 DSP 프로세서를 통한 폐쇄 루프 제어는 실시간 시스템 응답성과 높은 효율성을 보장합니다. 이 시스템은 시험 시스템 변경에 빠르게 적응하여 신뢰성과 정밀도를 보장합니다. 모든 입력 채널은 24비트 해상도 ADC, 저잡음 하드웨어 설계 및 내장 아날로그/디지털 안티 앨리어싱 필터를 특징으로 합니다.

사용자 친화적인 작동

직관적인 작동과 포괄적인 보조 기능이 있는 Windows 기반 응용 프로그램 소프트웨어. 자동화된 마법사 및 시험 보고서 생성은 반복적인 시험 작업을 간소화합니다. 원활한 컴퓨터 통합을 위한 USB2.0 인터페이스를 갖춘 광범위한 시험 매개변수 설정.

강력하고 유연한 기능

여러 복잡한 작업을 처리할 수 있는 고급 진동 제어 플랫폼. 모듈식 설계를 통해 동일한 하드웨어 플랫폼에서 다양한 시험 및 분석 요구 사항을 충족하기 위해 다양한 하드웨어 및 소프트웨어 구성 요소를 구성할 수 있습니다.

포괄적인 시험 안전

소규모 신호 제어를 통해 소음 수준 평가 및 전달 함수 분석을 위한 시스템 진동 미리보기가 가능합니다. 여러 안전 점검 및 연동 설정을 통해 시험 인원, 시험 대상 및 장비를 보호합니다. 시스템 이상 시 즉시 시험을 종료하기 위한 내장 비상 종료 키.

자동화된 시험 보고

Word 또는 PDF 형식의 시험 보고서를 한 번의 클릭으로 생성합니다. 포괄적인 문서는 시험 제어 기능, 설정 매개변수, 제어 대상 스펙트럼 곡선, 시간 도메인 및 주파수 도메인 곡선을 포함합니다. 사용자 정의 가능한 보고서 형식으로 직접 인쇄, 미리보기 및 온라인 배포를 지원합니다.
