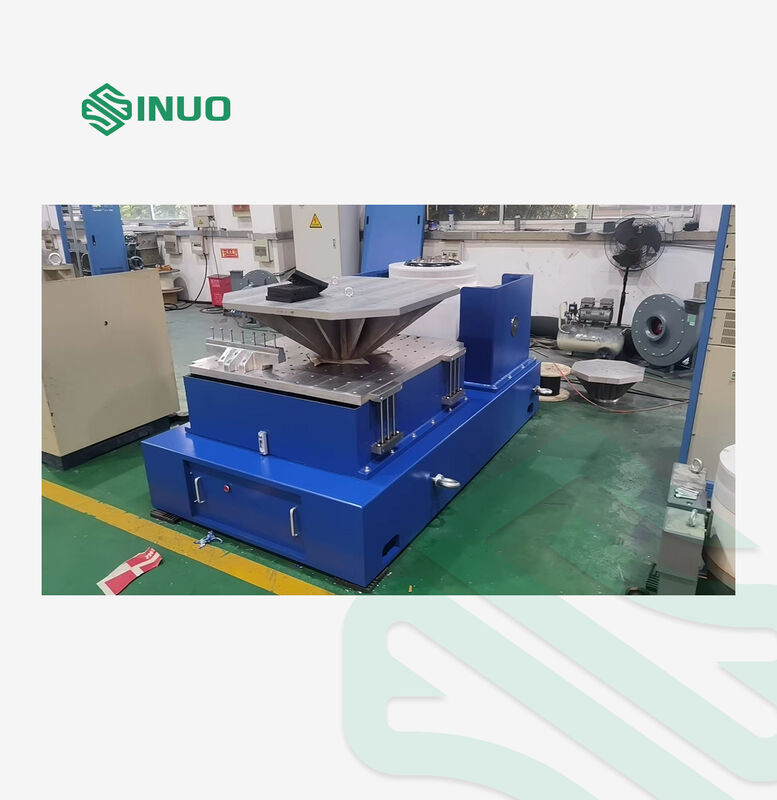

ISTA MIL-STD 표준 수직 및 수평 슬리프 테이블 진동 흔들기

ISTA MIL-STD 표준 수직 및 수평 슬리프 테이블 진동 흔들기

제품 사용

진동 테스트는 실제 환경에서 어떻게 반응하는지 확인하기 위해 부품이나 장치를 흥분하거나 충격을 주는 행위입니다. 진동 테스트의 응용 범위는 매우 넓습니다.원자회로판과 같은 산업용 제품, 항공기, 선박, 로켓, 미사일, 자동차 및 가전제품

Sinuo는 당신에게 전체 흥분과 테스트 계획을 제공 할 수 있으며 GB, GJB, UL, JIS, DIN, ISO와 같은 국가 및 국제 표준에 따라 제품의 품질을 증명 할 수 있습니다.,BS, MIL, IEC 및 ASTM

진동 기계 선택 공식 및 진동 발생기 구조 다이어그램

1고객회사에서 제공하는 시험 조건

2시험 유형: 시네스 스파이, 무작위, 클래식 쇼크

3주파수 응답 범위: 1-2700Hz

4공식: A(g)=(2πf) 2Dcm/980 ∆A=0.002DmmF2 D=A/0.002F2

F=M(kg) ×A(g)

장비 기본 도표

장비 구성 지침

장비의 기술적 매개 변수

1진동 테이블 몸체

1.1 이동 스필

진동 테이블은 주사 및 수동 가공 이동 스필, 광 전자 부하 지원 시스템 및 듀얼 베어링 축적 안내가 장착되어 있습니다.이중 베어링 안내는 뛰어난 내구성을 위해 진동 테스트 동안 동적 축적 교차 및 회전을 줄이는 데 도움이 독특한 기능입니다.

1.2 흥분 스핀

이중 자기 회로 구조, 낮은 흐름 누출, 균일한 자기장.

1.3 체면

첨단 엽산화 처리 및 자동차 페인트 기술을 사용하여 장기간 마모 방지 및 경화 방지 효과를 제공합니다.

1.4 식탁 냉장고:

낮은 소음 팬을 채택하고 테이블 몸의 공기 흡입 구조를 개선합니다. 흥분 스필은 꿀집 공기 유관을 채택하고 중간의 자기 고리는 이중층 셔트 공기 유관을 채택합니다.냉각 효과를 높이기 위해 새로운 공기 통로 설계가 채택됩니다..

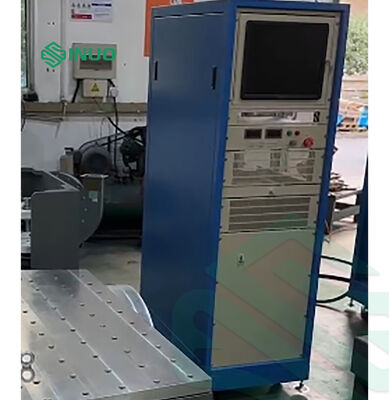

2LA 디지털 스위칭 전력 증폭기

LA 시리즈 디지털 스위칭 전력 증폭기는 신뢰할 수있는 IGBT 기술을 채택합니다.

a. 높은 안정성 및 신뢰성

b. EU "CE" 표준의 요구 사항을 충족

c. 시누소이드 주파수 곱하기 펄스 너비 변조 기술을 사용하여 전력 증폭기의 신호/음향 비율이 높습니다.

d. 전원 공급을 전환하는 작동 원리를 사용하면 변환 효율이 높습니다.

전자 자동 전류 공유 기술을 사용

f. 좋은 안전성

3. 세르보 보호 시스템

전력망 과전압, 전압 아래, 단계 손실, 논리 오류, 전력 모듈 통과, 온도 이상, 출력 과전류, 출력 과전압을 포함한 완전한 보호 기능구동력, 플랫폼 과잉 이동, 플랫폼 온도, 외부 횡단, 등

4수직 확장 플랫폼

확장 플랫폼은 일반적으로 더 큰 장착 샘플의 플랫폼으로 사용되며 사각형 또는 둥근 또는 사용자 정의가 될 수 있습니다.확장된 플랫폼의 동적 특성의 영향을 줄이기, 모든 확장 플랫폼은 모달 주파수를 모델링하고 분석해야합니다. 이러한 확장 플랫폼은 일반적으로 마그네슘 합금으로鋳造되며 완압 물질이 부착됩니다.

5광전기 자동 센터 시스템

이동 스킬의 위치 를 자동 으로 조정 하여 균형 상태 에서 유지 한다. 자동 중앙 시스템 은 이동 스킬 이 로딩 과 배하 도중 항상 중앙 에 있는 것 을 보장 한다.

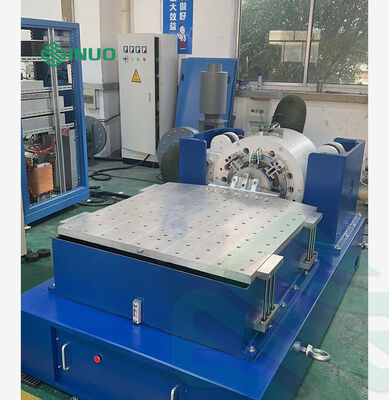

6수평 슬라이드

수평 슬라이드 디자인은 높은 돌림 모멘트와 측면 구제 기능을 갖추고 있습니다.가이드 오일 필름 완화 특성을 유지하면서 높은 동적 모멘트 억제를 제공합니다.수평 슬라이드는 슬라이드 플레이트, 커넥터, 천연 그라니트 슬라이드, 수평 슬라이드 베이스 및 독립적인 오일 공급 장치로 구성됩니다.

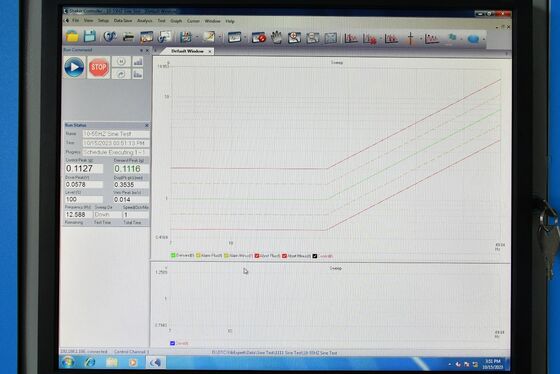

7디지털 진동 컨트롤러

진동 컨트롤러는 고급 분산 구조 시스템을 채택합니다. 폐쇄 루프 제어는 DSP 프로세서에 의해 실현되며 PC는 제어 루프와 독립적입니다.그것은 제어 시스템의 실시간과 높은 효율성을 보장합니다시험 시스템에서 변경 사항에 신속하고 신속하게 대응 할 수 있습니다. 제어의 안정성과 높은 정밀도를 보장합니다.하드웨어는 최대 300MHz의 주파수와 24 비트 해상도의 ADC / DAC와 32 비트 부동 소수점 DSP 프로세서를 채택합니다.높은 정밀도의 부동 소수점 디지털 필터링과 하드웨어 회로와 함께 낮은 소음 설계 기술. 컨트롤러는 무작위로 90dB 이상의 동적 범위를 제어합니다.시그널과 노이즈 비율이 100dB 이상.

특징

a. 높은 성능과 신뢰성

닫힌 루프 제어는 DSP 프로세서에 의해 실현되며 PC는 제어 루프와 독립되어 실시간 및 높은 제어 시스템의 효율을 보장합니다.시험 시스템에서 변경 사항에 신속하고 신속하게 반응 할 수 있습니다.모든 입력 채널은 24 비트 해상도 ADC, 낮은 노이즈 하드웨어 설계, 그리고 내장 아날로그 및 디지털 반 알라이싱 필터를 갖추고 있습니다.분석의 높은 정확성을 효과적으로 보장합니다..

b. 조작이 쉽다

윈도우 기반의 응용 소프트웨어는 조작이 쉽고 보조 기능이 풍부합니다.시스템의 강력한 자동 마법사와 자동 테스트 보고서 생성 기능은 반복적이고 지루한 테스트 작업을 쉽게합니다.테스트 매개 변수 설정은 풍부하고 엄격하며 USB2.0 인터페이스는 컴퓨터와 더 가깝고 조화롭게 연결됩니다.

c. 강력한 기능과 유연성

진동 컨트롤러는 여러 가지 복잡한 작업을 완료 할 수있는 강력한 진동 제어 플랫폼입니다. 같은 하드웨어 플랫폼에서,다른 응용 프로그램 소프트웨어는 다양한 테스트 및 분석 요구를 충족시키기 위해 다양한 분석 작업을 완료하도록 구성 할 수 있습니다.컨트롤러는 모듈형 디자인을 채택하고 다른 사용자의 필요에 따라 다른 하드웨어와 소프트웨어를 구성 할 수 있습니다.

d. 시험 안전성

제어기는 시스템 진동 제어의 미리보기 를 얻기 위해 소규모 신호 제어 를 제공한다. 이 방법은 테스트 엔지니어들이 소음 수준을 미리 결정하도록 돕는다.그리고 전송 기능과 시스템의 다른 특성에 대한 대략적인 이해를또한 여러 가지 안전 검사 및 인터락 설정이 있습니다. 검사자, 시험 대상 및 진동 테이블 장비의 안전은 최대 범위에서 보장됩니다.만약 체내에 이상이 있다면, 당신은 즉시 시스템의 내장 종료 키를 누르면 테스트를 끝낼 수 있습니다.

e. 시험 보고서 생성

그것은 워드 형식 또는 PDF 형식에서 테스트 보고서의 한 클릭 빠른 생성을 지원합니다. 당신은 단지 현재 테스트 결과를 얻기 위해 보고서 생성 버튼을 클릭해야합니다.기본 테스트 제어 기능의 설명에서 특정 테스트 설정 매개 변수까지, 제어 목표 스펙트럼 곡선에서 테스트 시간 영역과 주파수 영역 곡선까지 모든 것이 가능합니다.그것은 당신이 다른 테스트 보고서 사양에 따라 수정하고 만드는 것이 편리합니다직접 인쇄하고 미리 볼 수 있고, 온라인으로 보낼 수도 있습니다.

디지털 진동 조절기의 주요 기술 매개 변수
