ASTM 100G 2채널 입력으로 고정도 진동 테스트 시스템

브랜드 이름:	Sinuo
모델 번호:	SN553-EV211VT30VCS-2
MOQ:	1
가격:	Customized
지불 조건:	전신환
공급 능력:	5 세트/월

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

Calibration Certificate (Cost Additional)

최대 사인력:

1000kg.f 피크

맥스. 배수량:

51mm p-p

맥스. 가속:

100g

유효 탑재량:

300KG

수직 확장 테이블:

300mm*300mm

소프트웨어:

사인, 무작위, 클래식 충격

포장 세부 사항:

합판 상자

공급 능력:

5 세트/월

강조하다:

장비를 시험하는 6000V 전기 안전

장비를 시험하는 5000V 40mA 전기 안전

ISO 6469 전기 승용차

제품 설명

ASTM 100G 2채널 입력으로 고정도 진동 테스트 시스템

ASTM 100G 진동 테스트 시스템은 엄격한 산업 테스트 애플리케이션을 위해 설계된 2 채널 입력 기능으로 매우 정확한 진동 테스트를 제공합니다.

제품 응용

진동 테스트는 구성 요소와 장치가 제어 된 흥분이나 충격에 노출되어 실제 환경에서 반응하는 방법을 평가합니다.이 시스템은 회로 보드를 포함하여 광범위한 산업 응용 분야에 서비스를 제공합니다., 항공기, 선박, 로켓, 미사일, 자동차, 가전제품

시누오는 GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC 및 ASTM을 포함한 국가 및 국제 표준에 따라 포괄적인 흥분 및 테스트 솔루션을 제공합니다.

진동 테스트 사양

검사 유형: 시네스 스파이, 무작위, 충격
주파수 반응 범위: 1-3300Hz
선택 공식: A(g) = ((2πf) 2Dcm/980 A=0.002DmmF2, D=A/0.002F2, F=M(kg) ×A(g

장비 구성

구성 요소	구성	양
진동 테이블 바디	A11S24 전자기 흥분 발전기	1 세트
냉각 시스템	B402 냉각 팬 (음소장기를 포함)	1 세트
수직 테이블	VT30 수직 확장 테이블 (300mm*300mm)	1 세트
중심 시스템	동적 코일용 자동 센터링 시스템	1 세트
전력 증폭기	LA10K 디지털 스위치 전력 증폭기	1 세트
보호 시스템	세르보 보호 시스템	1 세트
전원 공급	흥분 전원 공급	1 세트
컨트롤러	디지털 진동 조절기 주 엔진	1 세트
센서	시스템 가속 센서	1 PCS
컴퓨터 시스템	제어 컴퓨터, 제어 소프트웨어 설치 CD	1 세트
부속품	연장 연결 케이블/공기 파이프	1 세트
문서	운영 지침, 검사 보고서, 인증서, 유지보수 설명서	1 세트
도구	부속 도구	1 세트
장착	진동 압력 막대/압력 막대	1 세트

기술 매개 변수

A11S24 전자기 자극 발생기

최대 시누소이드 흥분 힘:1000Kg.f 최고

최대 무작위 흥분 힘:1000Kg.f rms

최대 충격 흥분 힘:2000Kg.f 최고

주파수 범위:1 ∼ 3300 Hz

최대 이동량:51mm p-p

최대 속도:2.0m/s

최대 가속도:100g

첫 번째 순위 공명 주파수:2500 Hz±5%

운용량:300kg

진동 격리 주파수:2.5 Hz

이동 코일 지름:F240mm

전기 구동 무게:11kg

테이블에 나사:17×M10

플럭스 누출:< 1mT (10 Gauss)

허용되는 특이한 모멘트:500N.m

장비 크기:915mmx740mmx785mm (확장 테이블 제외)

장비 무게:880kg (평면 슬라이드 테이블 제외)

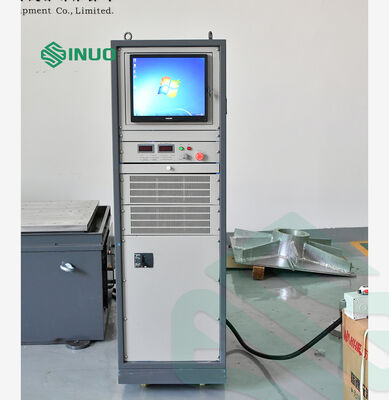

LA10K 디지털 스위칭 전력 증폭기

출력 전력:12KVA

출력 전압:120V

출력 전류:100A

SNR:> 65dB

증폭기 크기:600mmx900mmx1130mm

세르보 보호 시스템

온도, 바람 압력, 과도한 이동, 과전압, 과전류, 입력 저전압, 외부 결함, 제어 전원 공급, 논리 결함,입력 단계 손실.

디지털 진동 제어기 VCS-2

하드웨어 구성:2개의 입력 채널, 1개의 출력 채널

제어 기능 모듈:시네스, 무작위, 클래식 쇼크

제어 컴퓨터:17인치 LCD 모니터, 키보드/오프틱 마우스와 오리지널 브랜드 컴퓨터

소프트웨어:영어 동작, 시간 도메인 및 주파수 도메인 분석, 신호 소스, 시노 주파수 스웨이프 분석, 자동 WORD 테스트 보고서 생성

운영 체제:윈도우 10

가속 센서 LTE:주파수 범위: 1-7000Hz, 민감도: 30pc/g, 온도 범위: -40 - 180°C

VT30 수직 확장 테이블

소재:마그네슘 합금

테이블 크기:300mm × 300mm

고정된 구멍:M8 스테인레스 스틸 나사 수갑

상단 사용 빈도:시노스 2000 Hz, 무작위 2000 Hz

무게:약 9kg

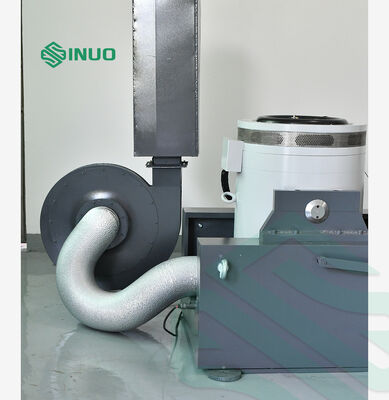

B402 냉각 팬 (음소 억제기 포함)

팬 전력:4kW

흐름:18m3/분

전기 요구 사항

전원 공급:3단계 380V/50Hz, 25KVA

압축 공기:0.6Mpa

토양 저항:≤4Ω

시스템 컴포넌트 및 기능

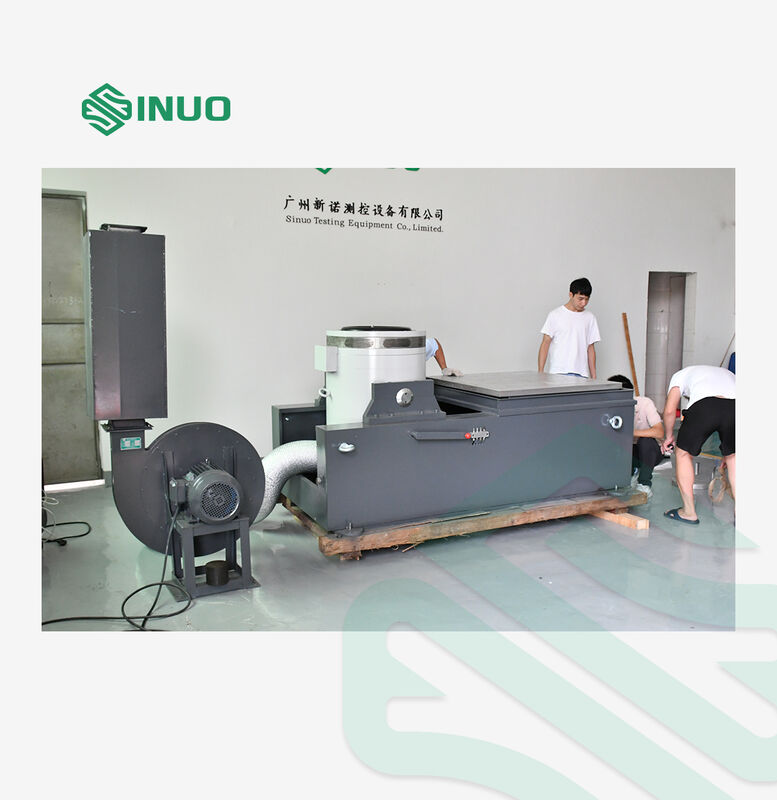

1진동 테이블 몸체

특징: 가루 및 수동 가공 움직이는 코일, 광 전자 부하 지원 시스템, 더블 베어링 축적 안내, 우수한 내구성 및 테스트 중에 역학적 축적 교차를 줄입니다.

이중 자기 회로 구조, 낮은 흐름 누출량과 균일한 자기장
첨단 엽산 처리 및 장기간 마모 및 강물 저항을 위한 자동차 페인트 기술
저소음 팬, 꿀집 공기 유관 설계 및 이중층 셔트 공기 유관으로 향상 된 냉각

2LA 디지털 스위칭 전력 증폭기

EU "CE" 표준을 충족하는 신뢰할 수있는 IGBT 기술
시누소이드 주파수 곱셈 펄스 너비 조절으로 높은 안정성과 신뢰성
스위치 전원 공급 원리를 사용하여 높은 변환 효율성
전자 자동 전류 공유 기술
우수한 안전성

3. 세르보 보호 시스템

전력망 과전압, 전압 이하, 단계 손실, 논리 오류, 전력 모듈 통과, 온도 이상, 출력 과전류, 출력 과전압을 포함한 완전한 보호 기능구동력, 플랫폼 과잉 이동, 플랫폼 온도, 그리고 외부 연결.

4수직 확장 플랫폼

마그네슘 합금으로 붓고 완화 물질로, 더 큰 장착 샘플을 위해 설계되었습니다.모든 연장 플랫폼은 모달 주파수를 모델링하고 분석하여 동적 특성에 대한 영향을 최소화합니다..

5광전기 자동 센터링 시스템

로딩 및 로딩 작업 중에 균형 상태를 유지하기 위해 자동으로 움직이는 코일 위치를 조정합니다.

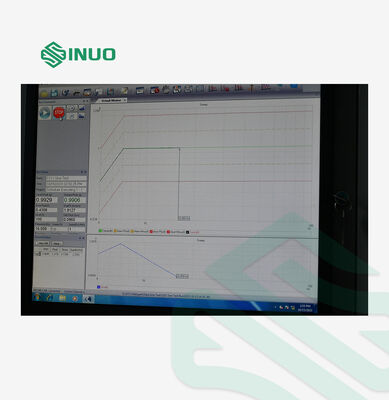

6디지털 진동 컨트롤러

DSP 프로세서가 구현한 폐쇄 루프 제어와 함께 고급 분산 구조 시스템으로 실시간 반응과 높은 효율성을 보장합니다.

높은 성능:32비트 부동 소수점 DSP 프로세서 (300MHz), 24비트 해상도 ADC/DAC, 동적 범위 > 90dB, SNR > 100dB
쉬운 작업:자동 마법사와 테스트 보고서 생성과 Windows 기반 소프트웨어
유연한 구성:하드웨어 및 소프트웨어 사용자 정의를 허용하는 모듈형 설계
테스트 안전성:여러 안전 점검, 횡단 로크 설정 및 비상 종료
보고:포괄적인 데이터와 함께 워드 또는 PDF 테스트 보고서의 한 클릭 생성

제어기 기능 능력

무작위 제어

실시간 다채널 클로즈 루프 제어에 가우스 랜덤 신호와 전송 함수 평형을 사용합니다. 적응 제어 알고리즘은 시스템 비선형성과 부하 변화에 신속하게 반응합니다..

주파수 범위:0~4680Hz (18750Hz까지 확장 가능)

결의:100, 200, 400, 800, 1600, 3200 스펙트럼 선

제어 전력 범위:> 90dB

통제 전략:단일 채널 제어, 가중 평균, 최대 값, 최소 값

시네스 컨트롤

고품질의 시노스 및 시노스 스웨이프 신호를 제공합니다. 정확한 진폭 제어, 거주 설정 및 유연한 주파수 스웨이프 옵션.

주파수 범위:1Hz~4680Hz (10000Hz까지 확장할 수 있다)

닫힌 루프 시간:5mS

하모닉 왜곡:<-100dB

주파수 스파이 모드:선형 (0~6000 Hz/min), 로가리듬 (0~100 Oct/min)

스파이드 방향:위로, 아래로

고전적 충격

반 시누스 파동, 벨 파동, 직사각형 파동, 트라페소이드 파동, 톱톱파동 파동 및 사용자 정의 펄스 매개 변수와 함께 다양한 파동 형태 유형을 지원합니다.

펄스 지속 시간:0.5 ~ 3,000mS

최대 분석 대역폭:22000Hz

프레임 크기:16384까지

표준 준수:MIL-STD-810, ISO 표준, 사용자 정의 중단 제어 제한
