| 브랜드 이름: | Sinuo |
| 모델 번호: | SN553- EV310HG60VT60VCSusb-2 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 5 세트/월 |

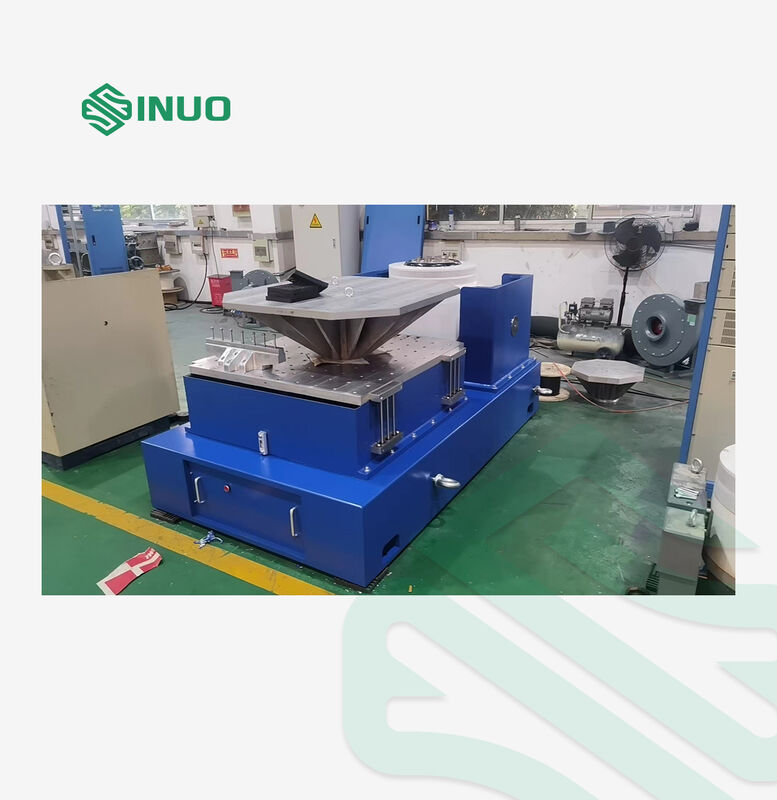

ASTM D 4728 1000Kg.f 힘을 가진 무작위 진동 테스트 기계
제품 사용
진동 테스트는 실제 환경에서 어떻게 반응하는지 확인하기 위해 부품이나 장치를 흥분하거나 충격을 주는 행위입니다. 진동 테스트의 응용 범위는 매우 넓습니다.원자회로판과 같은 산업용 제품, 항공기, 선박, 로켓, 미사일, 자동차 및 가전제품
Sinuo는 당신에게 전체 흥분과 테스트 계획을 제공 할 수 있으며 GB, GJB, UL, JIS, DIN, ISO와 같은 국가 및 국제 표준에 따라 제품의 품질을 증명 할 수 있습니다.,BS, MIL, IEC 및 ASTM
장비 구성 지침
|
프로젝트 |
구성 설명서 |
Qty |
|
진동 테이블 바디 |
VG1000-76 전자기 흥분 발전기 |
1 세트 |
|
이동 스핀을 위한 자동 센터링 제어 장치 |
1 세트 |
|
|
BL-1000 냉각 팬 (음소장기와 함께) |
1 세트 |
|
|
VT60 수직 확장 테이블 (600×600mm) |
1 세트 |
|
|
HG60 수평 오일 필름 슬라이드 (600×600mm) |
1 세트 |
|
|
디지털 스위치 전력 증폭기 |
SA103 전력 증폭기 (자기장 전력 공급 시스템 포함) |
1 세트 |
|
세르보 보호 시스템 |
1 세트 |
|
|
흥분 전원 공급 |
1 세트 |
|
|
디지털 진동 조절기 |
VCSusb-2 디지털 진동 조절기 (소프트웨어 및 사용 기능 포함) |
2 세트 |
|
가속도계 (7m의 소음 적 BNC-M5 케이블 포함) |
||
|
제어 소프트웨어 설치 CD |
||
|
제어 컴퓨터 |
1 세트 |
장비의 기술적 매개 변수
|
VG1000-76 전자기 자극 발생기 매개 변수 |
||||
|
최대 시누소이드 흥분 힘 |
1000Kg.f 최고 |
|||
|
최대 무작위 흥분 힘 |
1000Kg.f r.ms |
|||
|
최대 충격 흥분 힘 |
2000Kg.f 최고 |
|||
|
주파수 범위 |
1 ∼ 2900 Hz |
|||
|
최대 이동량 |
76 mm p-p |
|||
|
최대 속도 |
1.8m/s |
|||
|
최대 가속 |
82G (800m/s)2) |
|||
|
최대 부하와 가속 사이의 관계: F=M.A (sinus) |
||||
|
5G |
10G |
20G |
30g |
|
|
188kg |
88kg |
38kg |
21kg |
|
|
첫 번째 순위 공명 주파수 |
3200 Hz±5% |
|||
|
사용량 M1+M2 |
300kg |
|||
|
진동 격리 주파수 |
2.5 Hz |
|||
|
이동 코일 지름 |
F240mm |
|||
|
이동 코일 무게 |
14kg |
|||
|
등급 특이한 모멘트 |
350.N.M |
|||
|
테이블에 나사 |
16×M10 |
|||
|
플럭스 누출 |
<10가우스 |
|||
|
허용되는 특이한 모멘트 |
300N.m |
|||
|
장비 크기 |
945mm × 720mm × 784mm |
|||
|
장비 무게 |
1000kg |
|||
|
LA-12K 디지털 스위치 전력 증폭기 |
||||
|
출력 전력 |
12KVA |
|||
|
출력 전압 |
100V |
|||
|
출력 전류 |
120A |
|||
|
증폭기 효율성 |
≥90% |
|||
|
전체 하모닉 왜곡 (THD) |
<1.0% |
|||
|
켜고 끄는 수준 |
58KHz |
|||
|
현재 결의 |
0.1A |
|||
|
SNR |
≥65dB |
|||
|
N오일 |
≤ 70dB |
|||
|
평행 전류 평형 불균형 정도 |
≤ 3% |
|||
|
현재 최고 요인 |
≥3σ |
|||
|
F요청 반응 |
DC-5000Hz ±3dB 10~3000Hz ±1dB |
|||
|
IF 이득 |
≥ 80 |
|||
|
DC 안정성 |
<0.1% |
|||
|
증폭기 크기 |
650mmL × 920mmD × 1700mmH |
|||
|
무게 |
400kg |
|||
|
세르보 보호 시스템 |
||||
|
기능 |
온도, 바람 압력, 과도한 이동, 과도한 전압, 과도한 전류, 입력 전압 이하, 외부 결함, 제어 전원 공급, 논리 결함, 입력 단계 손실 |
|||
|

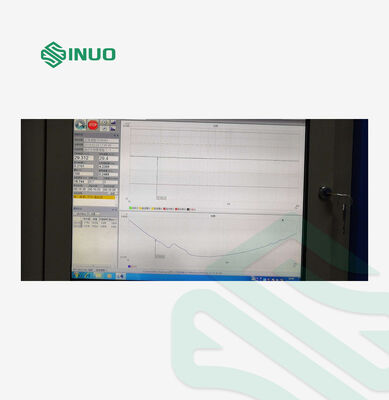

디지털 진동 제어기 VCSusb-2 |
||||
|
하드웨어 구성 |
2개의 동시에 입력 채널, 1개의 출력 채널 |
|||
|
제어 기능 모듈 |
시노스, 무작위 |
|||
|
제어 컴퓨터 |
ACER PC ((i3-3.6GHz CPU 8GB 1TB 1000Mbps 이더넷 포트 및 4 USB 포트 / Microsoft Windows 10/8 OS) 마이크로 소프트 워드 / 엑셀 및 어도비 아크로바트는 테스트 보고서 편집자로 권장됩니다 (선택) |
|||
|
소프트웨어 |
중국어/영어 동작, 시간 영역 및 주파수 영역 분석, 신호 소스, 시노 주파수 스웨이프 분석 등 자동으로 WORD 테스트 보고서를 생성할 수 있습니다.신호와 데이터를 저장, 테스트 매개 변수 및 분석 기능을 설정합니다. |
|||
|
시스템 가속기 |
모델: LAB24110 주파수 범위: 1-5000Hz 감수성: 30 +/- 10% pC/g 온도 범위: -40°C ~ 160°C 2PCS 7M 긴 PVC "BNC-M5" 낮은 소음 케이블을 포함 |
|||
|
VT60 수직 확장 테이블 |
||||
|
소재 |
마그네슘 합금, 표면 경화 |
|||
|
테이블 크기 |
600mm × 600mm × 200mm |
|||
|
고정된 구멍 |
M10 스테인레스 스틸 나사 장갑, 내구성 있고 마모에 저항합니다. |
|||
|
상단 사용 빈도 |
2000 Hz |
|||
|
무게 |
55kg |
|||
|

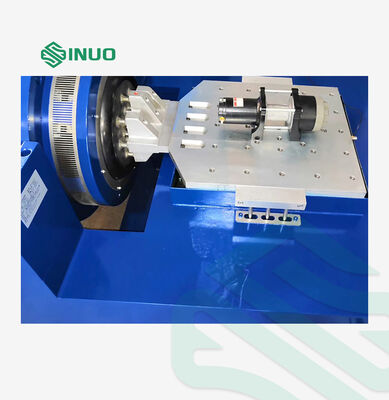

HG60 수평 오일 필름 슬라이드 테이블 |
||||
|
소재 |
마그네슘 합금, 표면 경화 |
|||
|
테이블 크기 |
600×600 |
|||
|
고정된 구멍 |
M10 스테인레스 스틸 나사 장갑, 내구성 있고 마모에 저항합니다. |
|||
|
상단 사용 빈도 |
2000 Hz |
|||
|
무게 |
55kg |
|||
|
BL 1000 냉각 팬 |
||||
|
팬 전력 |
4KW (5HP) |
|||
|
공기 압력 |
0.0034 Mpa |
|||
|
유동률 |
0.33m/s3 |
|||
|
전기 요구 사항 |
||||
|
전원 공급 |
AC 3단계 380V/50Hz 22 KW |
|||
|
필요한 압축 공기 |
0.7Mpa |
|||
|
시험실 온도 |
0~40°C |
|||
|
시험실 습도 |
0 ~ 85%, 응축이 없습니다. |
|||
