| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1002H |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 1개 세트 / 달 |
DIN 75220 전기 차량 태양 방사선 할로겐 램프 테스트 챔버
상응하는 표준과 조항
DIN 75220 : 태양 시뮬레이션 장치에 노후된 자동차 부품
ISO9060 :반구상 태양이고 직접적 태양 방사선을 " 측정하기 위한 기구의 2007년 "태양 에네르기-스페시픽레이션과 분류
ISO 12097-2 : "도로 차량 에어백 성분 부분 2 : 에어백 모듈의 " 테스트
기술적인 매개 변수
| 작업 디멘젼 : D×W×H | 2500×2500×2500MM | ||
| 외형 칫수 : D×W×H | 4100X3100X3000MM | ||
| (kw)를 강화하세요 | 13KW | ||
| 성능 | 온도 범위 | 작업방 온도 : -30 Ｃ ~ 85 Ｃ (다크 사이클) | |
| 습도 범위 | 1. 조명 주기 : 10 ~ 60% RH 2. 다크 사이클의 습도 범위 : 최고 100% 3. 습도 정확도 : ≤ ± 5% |
||
| 스펙트럼 파장 | 선택적인 290-2450nm | ||
| 램프 방사 강도 | 1050W/m2 accuracy±0.01W/m2 | ||
| 램프 관 전원 | 2.5KW (풍랭식 가득 찬 햇빛띠 금속 할로겐 램프) Ｘ 4 | ||
| 램프 전체 전력 | 10KW, 수명 :1000 시간 | ||
| 칠판 온도 | BST 제어범위 : (조정할 수 있는) 80 Ｃ BPT 제어범위 : (조정할 수 있는) 80 Ｃ |
||
| 아크 중심부터 샘플까지 거리 | 1200 밀리미터, 유효 노광 영역 ≥ 3000cm2 | ||
| 견본 랙 | 1200X1200MM | ||
| 정확도 범위 | 설정 / 지시 정확도 : 온도 0.1 Ｃ, 습도 1% RH | ||
| 온도와 습도 센서 | 백금 resistance.PT100Ω / MV | ||
| 가열 시스템 | 완전히 독립적 시스템, 니켈 크롬 합금 전열기 | ||
| 가습 시스템 | 외부 아이솔레이션형, 모두 스테인레스 강 얕은 표면 증발 가습 장치 | ||
| 칠판 온도 | 두 가지 금속으로 된 칠판 온도계 | ||
| 온도 조절기 | 어답트 지멘스 칼라 터치 스크린과 독일 지멘스 PLC 모듈 제어 | ||
| 순환기 계통 | 온도 저항성과 저잡음 에어 콘디셔닝 모터. 다익 원심력 바람 휠 | ||
| 재료 | 외부실 자재 | 정전기 분무 처리 / SUS304 스테인레스 강 매트 선 매우 가는 선 치료를 포스파이팅 고급 품질 탄소강판 | |
| 인너 챔버 자재 | SUS304 고품질 스테인레스 스틸 평강관 | ||
| 견본 랙 물질 | SUS304 고품질 스테인레스 스틸 바 | ||
| 문 틀 절연 |
실리콘 고무 문 접합 조각을 노화시키는 높고 낮은 온도
|
||
| 견본 랙의 수 | 칠판 온도와 계몽 센서에 따르면, 표본의 수는 16입니다 | ||
| 태양 눈 | 독일 칩과 지적 계몽 도입 루우프 시스템. 자동적으로 방사 강도의 세팅 값을 보정하세요. 그것은 고온과 고습도 저항입니다 ; 외피는 304개 재료로 만들어집니다. | ||
| 표준 구성 | 안티-라디레이션 유리 윈도우, 4개 램프의 1개 세트 | ||
| 안전 보호 | 누전의 보호가 전류 위에서,,의 위에 온도, 물 부족, 모터 과열을 누전시킵니다 | ||
| 전원 공급기 | AC380V±10% 50±0.5Hz 3상 5선 시스템 | ||
| 대기 온도를 사용하세요 | 5C~+30C ≤85%RH | ||
장비 개관
조명 시스템
시스템은 지능적 제어 전원 공급기, 반사기 전조등체의 최적화된 설계, 오스람 2500W 금속 할로겐 램프, 내각, 조도계, 등으로 구성됩니다. 그것은 완전히 다양한 조건 하에 태양광 계몽 환경을 시뮬레이션할 수 있습니다. 연결된 채 온도, 습도, 비와 눈과 같이 환경적 요소와 함께, 그것은 시편 (열, 기계적, 화학적, 전기적, 기타 등등)에 직달일사의 영향을 평가하는데 사용되고, 또한 성분 효과에서 다른 물질 사이의 상호적인 상호작용을 밝히는데 사용될 수 있습니다. 태양광 모의 실험 시스템은 전자와 자재와 소체적 시험편의 시험을 위해 홀로 사용될 수 있습니다. 시스템의 여러가지 세트는 또한 전문적 디자인과 배치를 통하여 화합하여 광 배열이 될 수 있으며, 그것이 자동차, 트럭, 태양광모듈, 심지어 열차와 비행기을 판단하는 시험을 위해 사용됩니다.
지능 전력 공급 (EPS) :
1) 전력 모듈은 고성능 MCU를 코어 제어로 이용하고 고정밀 벡터 제어 알고리즘이 에너지의 안정적인 출력을 보증하여서, 램프의 밝기가 고쳐지고, 입력 그리드 전압과 냉각에 의해 영향을 받지 않습니다.
2) 그것은 20% 내지 100% 출력 스텝리스 조정을 실현할 수 있고, 전체적 방열이 작고, 다중 제어와 통신 방식을 가집니다.
| 디스플레이 | 작동 인터페이스 표시 장치 | 실행상태 | 출력 전압과 출력 전류, 세트 온도 전력과 모듈 온도, 등을 모니터링할 수 있습니다. |
| 지는 매개 변수 | 적절한 매개 변수 값은 유연하게 현실적 요구에 따라 설정될 수 있습니다 | ||
| 보호 / 알람 기능 | 과전류, 과전압, 부족 전압, 과열, 단락 회로, 내부 저장 실패, 기타 등등. | ||
| 환경 | 대기 온도 | -10C 내지 +50C (어떤 동결) | |
| 주변습도 | 90% 이하 (어떤 서리) | ||
| 주변 환경 | 실내 (어떤 직사광선, 어떤 부식, 어떤 가연성 가스, 어떤 유무, 어떤 먼지, 기타 등등.) | ||
| 높이 | 1000m 이하 | ||
3) 전원공급장치 제어는 조명 공정 동안 실시간으로 램프의 지위를 모니터링하고 상응하는 경보를 만들 수 있습니다. 만약 조명이 성공하지 못하면, 그것이 고전압을 유지하기 위해 오랫동안 성공하지 못한 조명의 위험 상황을 피하면서, 어떤 지연을 초과할 때 그것은 조명을 막을 것이고 알람 프롬프트를 줍니다.
내각 :
작은 발자국, 도 곽선, 편리한 접속의 유리하게 전체적 내각으로, 모듈 전력 공급기 디자인 ; 전원 공급기는 통합된 제어를 위한 전체적 내각에 위치하고, 시험 박스 제어 시스템 안으로 상응하는 통신 인터페이스 프로토콜을 제공하고, 시스템 지역적 관리와 운영, 제어 정밀도를 위한 터치 스크린을 사용할 수 있습니다 : ≤5%.
태양광 시뮬레이션 :
조명 공급원들, 조명 공급원들의 각각 세트의 총 98 세트는 EPS 제어전원공급장치를 갖추고 있으며, 그것이 개별적으로 각각 조명 공급원의 전원 공급기를 제어할 수 있습니다.
전체 스펙트럼 : 1m의 높이 이내에, +/- 10%.

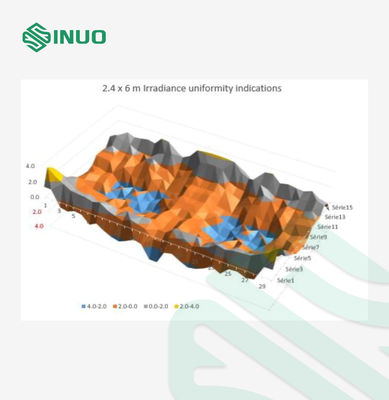

시뮬레이션 뒤에, 조명 시뮬레이션의 시뮬레이션 균일성은 ± 10을 위한 요구조건보다 더 좋은 ± 5%에 대한 것입니다.
세부 사항을 위해 시뮬레이션 계산의 다음과 같은 형태를 보세요 :
제어 시스템 :
조명 모의 실험 시스템은 ISO 9060 2-레벨 표준을 충족시키는 KIPP와 조넨 SMP10 고감도 제 센서를 갖추는 폐-루프 제어 모드를 채택합니다. 이 센서를 통하여, 측정된 표면의 빛의 세기는 실시간으로 수집됩니다. 제어 시스템은 시험 전체에 걸쳐 빛의 안정을 보장하기 위해, 자동적으로 설정값과 수집 값 사이에 일탈에 따라 에너지 출력을 조정합니다.
장점 :
넓은 운영 환경
조명 시스템의 반사기의 어떤 점등관 전자 부품이 없기 때문에, 시스템은 베리 와이드 온습도 동작 범위를 가집니다 (온도 범위가 -100 Ｃ -200 Ｃ이고 습도 범위는 0-98%입니다).
철저한 보안
라이터가 지적 전원 공급기에 설치되기 때문에, 지적 전원 공급기는, 전원 공급기가 램프가 꺼질 때 자동적으로 중지되고 램프는 자극되지 않는다는 것을 보증하기 위해, 실제적 타임.의 메탈 할라이드 램프의 작업 전압과 전류를 모니터링할 수 있고 알람 정보가 주어집니다. 게다가 장치는 사용 뒤에 방출되고,에게 고전압 전기 쇼크의 태만한 작전을 회피합니다 필요가 없습니다.
그리드 변동에 의해 초래된 흡광법의 현상을 효과적으로 회피하면서, 생산을 제어하기 위해 달러 전압 조정 회로와 파워 벡터 제어 알고리즘이 딸려 있습니다. 장애 경고와 자동 보호로, 빛이 떨어져서 있을 때 출력단에 어떤 전압도 있지 않습니다.
좋은 안정성
AC340V ~ 440V에 일할 수 있는 달러 전압 조정 회로가 딸려 있습니다 ; 제어 시스템은 출력 전원이 끊임없이 계속되고 조정할 수 있다는 것을 보증하기 위해 파워 벡터 제어 알고리즘에 의해 제어됩니다 ; 공기 추출 배상, 비정상과 자동적인 조정의 실시간 감시, 전압 변동 값에 상관없이와 에워싼 온도 동요와 같이 자동 보상 기능과 함께, 출력 에너지는 여전히 끊임없이 계속됩니다 ; 포괄적 안전 보호 : 램프 파라메타 오류 보호, 램프 분리 보호, 램프 쇼트 회로 보호, 기타 등등 ; 독일 지멘스 IGBT, 일본인 자심, 미국 MCU를 사용하기. (100 Ｃ에 있는 깡통 작업) ; 모든 장비는 100% 기능 시험과 노화 과정 시험을 통과했습니다.
넓은 조절 범위
환기 보상, 비정상과 자동적인 조정의 실시간 감시와 같은 자동 보상 기능으로, 마이크로 컴퓨터 제어, 그렇게 시스템이 10% -100% 에너지 스텝리스로부터 조정될 수 있는 능력을 갖추. 선형제어와 구형파 출력으로, 가장 높은 효율은 전압 변동 값과 에워싼 온도 동요에 상관없이, 달성됩니다, 출력 에너지가 여전히 끊임없이 계속됩니다.
1. 태양광 모의 실험 시스템

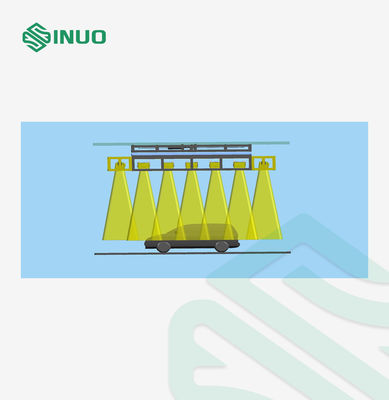

이 시험 시스템은 총 98 태양광 시뮬레이션 장치 (14 × 7)로 구성됩니다. 각각 햇빛 시뮬레이션 장치는 동일의 권한을 가지고, 4KW입니다. 특정한 분포는 다음과 같습니다 :
| 스펙트럼 영역 | 대역폭 (nm) |
확산 (전체의 %) |
허용한도 민 |
허용한도 맥스 |
조사량 (W/m2) |
스펙트럼 영역 조사량 (W/m2) |
| UVB | 280 내지 320 | 0.5 | 0.3 | 0.7 | 5.6 | 5.6 |
| UVA | 320 내지 360 | 2.4 | 1.8 | 3 | 26.9 | 62.7 |
| 360 내지 400 | 3.2 | 2.4 | 4.4 | 35.8 | ||
| VIS | 400 내지 520 | 17.9 | 16.1 | 19.7 | 200.5 | 580.2 |
| 520 내지 640 | 16.6 | 14.9 | 18.3 | 185.9 | ||
| 640 내지 800 | 17.3 | 12.8 | 19 | 193.8 | ||
| IR | 800 내지 3000 | 42.1 | 33.7 | 50.5 | 471.5 | 471.5 |
| 전체 | 1120 | 1120 | ||||
2. 계몽의 실효 면적 : 1500×1500mm
3. 방사 거리 : 1200 밀리미터 (고정된)
4. 평균 방사 강도 : 1050W / m2
600-1200W / m2 이내에 (끊임없이 조정할 수 있게, 변조 정확도는 50W / m2보다 더 크지 않습니다. 200W / m2의 낮은 계몽 실험을 위해 사용될 수 있습니다. 빛의 세기가200W / m2)에 도달할 수 있도록, EPS에 대한 당연하 회절격자의 전송율을 통하여 제어되는 것으로 무한히 증가되 200W, 회절격자의 낮은 계몽의 실험을 위한, 50% -100%의 더 레인지 이내에 조정할 수 있고 복사 강도입니다 (60%, 80% 두 상술).
5. 빛 지지체
램프 지지체는 산업적 알루미늄 프로파일로 만들어집니다.
전등갓은 알루미늄 마그네슘 합금으로 만들어집니다.

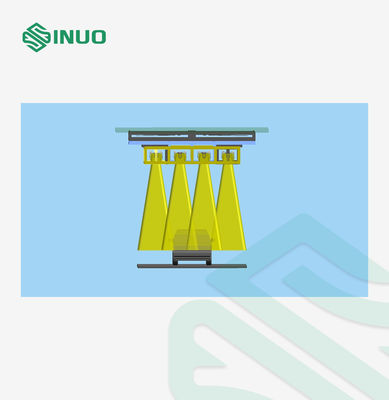

램프 지지체에 설치된 램프 스탠드의 4개 세트가 있습니다. 램프 스탠드는 2개의 수평 행, 각렬에서 4개의 램프 관으로 분할되고 각각 전구가 2500W입니다. 앞, 뒤쪽, 왼쪽과 오른쪽 사이의 거리는 고심하여 연구하 튜브는 1200MM이고 각각 전구가 독립적 스위치 제어를 가집니다. 전구의 설계는 형태들에 나타납니다. 램프의 전원 조절 범위는 10%에서 100%의 범위내에서 스텝리스 조정이고 램프의 전체 전력은 10KW입니다.
6. 광도 센서
3개의 광도 센서는 Ｗ / m2에서 복사력을 측정하는데 사용됩니다.
광도 센서는 고온에 저항력이 있고, 시험 절차 전체에 걸쳐 차량에 설치될 수 있습니다.
광도 센서는 고온 레지스턴트 10 Ｍ 긴 연결시키는 케이블을 갖추고 있습니다.
광도 센서는 접속 배선함에서 연결되고 끊어집니다.
금속 할로겐화물 램프 강도는 EPS에 의해 50%로 조절될 수 있습니다. 만약 낮은 계몽 핵실험이 요구되면, 그것이 조명 공급원을 쫓아버림으로써 달성될 수 있습니다.
1120 Ｗ / m2 전기적으로 흐려지기 모든 램프 ON
1040 Ｗ / m2 전기적으로 흐려지기 모든 램프 ON
915 Ｗ / m2 전기적으로 흐려지기 모든 램프 ON
730 Ｗ / m2 전기적으로 흐려지기 모든 램프 ON
505 Ｗ / m2 전기적으로 흐려지기 절반 고심하여 연구한 ON
270 Ｗ / m2 전기적으로 흐려지기 절반 고심하여 연구한 ON
가능하지 않은 55 Ｗ / m2
균일성
600-1200W / m2의 더 레인지에, 효과적 방사 영역 이내에 균일성은 10% 이하입니다. 낮은 계몽 시험이 수행될 때, 균일성 요구 사항은 요구되지 않습니다. 균일성 검사 방법 : 효과적 방사 영역 4000x6000mm을 384 광장으로 나누시오 그러면 각각 광장의 지역은 250x250mm이고 각각 광장의 중심에 방사계를 위치시킵니다.
7. 제어 모드를 밝히기
빛의 세기 피드백을 통한 자동 제어가 또한 손으로 필요한 강도로 조절될 수 있고, 측정 파라미터값이 한계를 초과할 때 알람 / 정지의 기능을 가지고 있습니다.
8. 기술 데이터
체제 작동 온도 범위 : -20 'Ｃ 내지 + 60 'Ｃ
시스템 보존온도범위 : -40 'Ｃ 내지 + 60 'Ｃ
방사 영역 : 1200 밀리미터 x5000 밀리미터
조사력 : 기준 평면 위의 1200 Ｗ / m2 최대
방사 거리 : 전구는 기준 평면으로부터 200-1200mm으로부터 조정할 수 있습니다.
계몽 조도 조절기 : 10% ~ 100%
균일성 : 참조면은 ± 10%입니다
광도 센서 : 총 1 세트
컴퓨터 (산업용 컴퓨터)을 갖춥니다

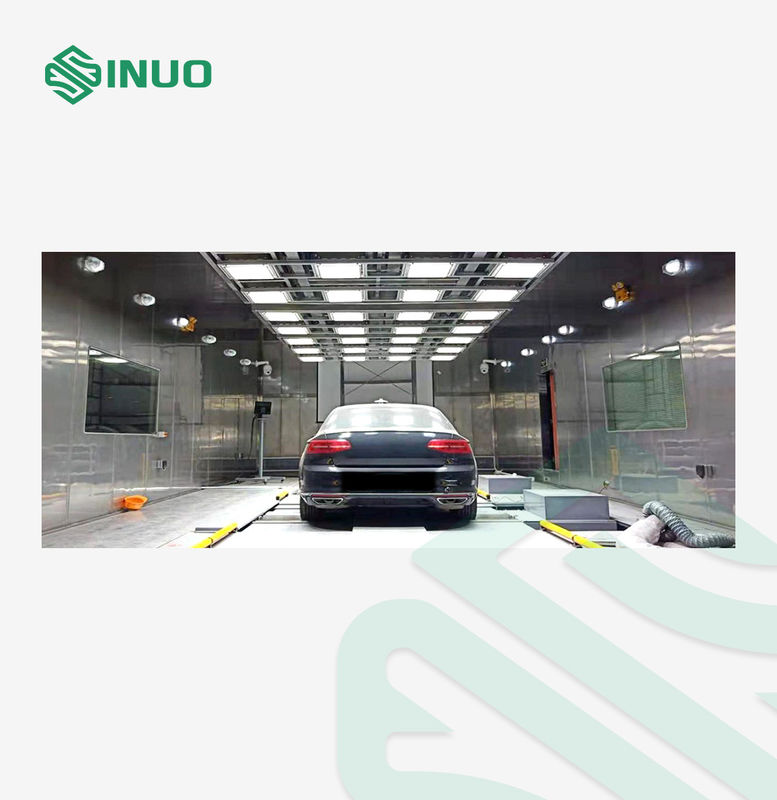

챔버 설계 그림
질문과 답
큐 : 이 장치는 어떠한 온도에 도달할 수 있습니까?
한 : 체제 작동 온도 범위 : -20 'Ｃ 내지 + 60 'Ｃ
시스템 보존온도범위 : -40 'Ｃ 내지 + 60 'Ｃ.
큐 : 방사 영역을 위한 크기가 무엇입니까?
한 : 장비의 방사 영역은 1200 밀리미터 x5000 밀리미터입니다.
