| 브랜드 이름: | Sinuo |
| 모델 번호: | SN554-100kN |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 30 SETS/월 |

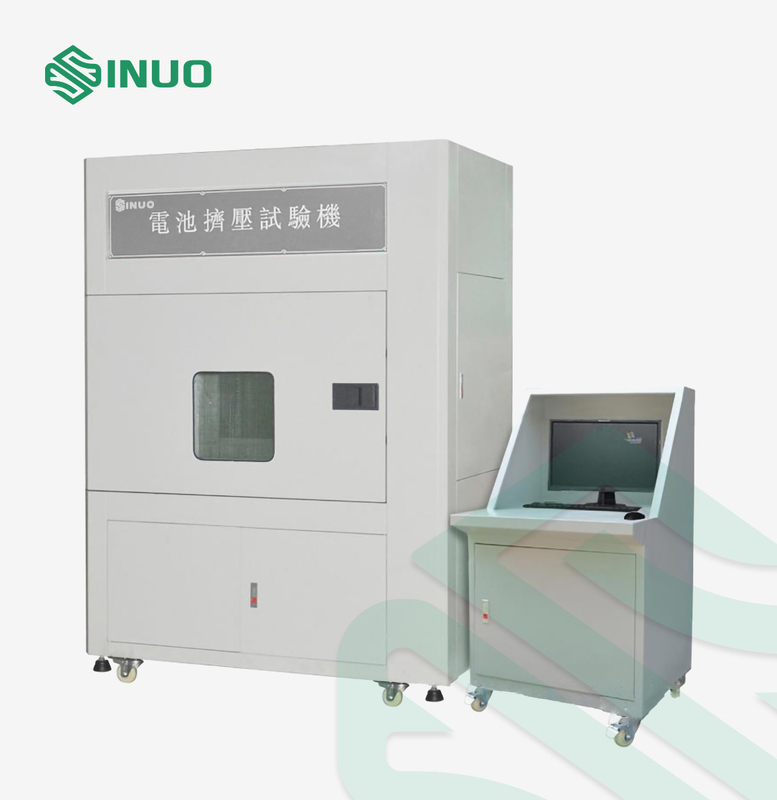

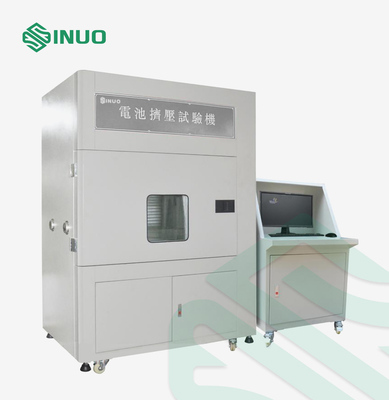

UL2580 EV 건전지 팩과 RESS 100kN은 시험 장비를 압도합니다
상응하는 표준과 조항
전기 자동차에 사용하기 위한 UL 2580 조항 38 배터리
전기 도로 차량을 위한 GB183322-2001 금속 수소화물 니켈 배터리
전기 차량을 위한 QC/T743 리튬-이온 배터리
전기 자동차를 위한 QC/T744 금속 수소화물 니켈 배터리
국제적인 자동 추진력 배터리 국제 표준 (ISO / IEC / SAE / JEVA / CEN, 기타 등등)에 대한 관련 규격
863이지 프로그램에서의 표준 결합과 전기 자동차의 주요 특별 업무 계획을 위한 적절한 시험 명세
전기적 자전거 부품 3을 위한 QB/T2947.3-2008 배터리와 충전기
DB12/T246-2005 전기적 자전거 리튬 배터리 시험 표준.
리튬 건전지 팩에서 위험물품의 위험한 특성의 점검을 위한 GB 19521.11-2005 안전 코드
기술적인 매개 변수
| 모델사양 | SN554-10T | SN554-20T | SN554-50T | SN554-100T | SN554-200T | SN554-500T | ||
| 압력 (T) | 10 | 20 | 50 | 100 | 200 | 500 | ||
| 최대 변위 (밀리미터) | 500 | 500 | 500 | 1000 | 1000 | 1000 | ||
| 접근성 | 전압, 해류, 온도 수집, 감시 카메라 수집, 소화 시스템 | |||||||
| 압출 속도 | (조정할 수 있는) 1~80mm/min | |||||||
| 시공 방법 | 장거리 무선제어 | |||||||
| 시험 스페이스 (밀리미터) | 500x500x500 비-lay, 800x800x800 밀리미터, 청구하는 대로 1000x1000x1000 밀리미터 | |||||||
| 차원 | 실제 디자인에 따릅니다 | |||||||
|
측정 기준을 구성하세요
|
전압 선택 | 0-60V, 60~120V, 120V~700V | ||||||
| 온도 획득 범위 | -200C~1200C | |||||||
| 전압과 온도 정확도 | ±1%FS | |||||||
| 전압 분해능 | 1mV | |||||||
| 온도 해상도 | 0.1C | |||||||
| 기능 | 속도 | (조정할 수 있는) 1~80mm/min | ||||||
| 치환 | 최대 변위 1000 밀리미터가 맞춤화될 수 있습니다 | |||||||
| 구조 | 수직이고 수평선상입니다 (실제 크기에 따라 선택될 수 있는 ) | |||||||
| 한정 요인 | 힘, 치환 (변형), 속도, 전압 | |||||||
| 압출 성형법 | 수직인 전망, 인물 사진 | |||||||
| 구축 변형 | 0~100% 다속도 조치 설정, 끊임없이 어느 것이 다층 압출 변형 상태를 실현할 수 있습니까 | |||||||
| 일시 중단 시간을 짜내세요 | 분 99 0~99 시간 99 초, 시간 상태가 뜻대로 조정될 수 있습니다 | |||||||
| 드라이브 모드 | 전기 서보기구 | 전기 유압 서보기구 | ||||||
| 구축 정확도 | ±0.5% | ±1% | ||||||
| 구조 | 박스 | 수직이 또는 수평선상인 구조는 제어부에서 분리됩니다 | ||||||
| 통신 | 어답트 R232, 485 통신 인터페이스는 방폭 기능으로, 장거리 인수의 안정성과 실시간 성능을 보장할 수 있습니다 | |||||||
| 구축 지그 | 이성 압출 성형 헤드 (300*150mm), 평평한 구축 디스크, 아크 구축 디스크 (반지름 75 밀리미터), 다른 정착물은 다른 기준에 따라 선택될 수 있습니다 | |||||||
| 데이터 획득 모듈 | 자료가 정확하다는 것을 보증하기 위한 독립적 원격 인수와 차단, 다중 전압, 온도와 현재 획득 채널. | |||||||
| 표준 채널 수 | 2개 채널, 4개 채널, 선택적인 8개 채널 | |||||||
| 카메라 감시 시스템 | 시험영역은 고화질 카메라 모니터링 시스템을 갖추고 있으며, 그것이 멀리 제어될 수 있고, 방폭 기능을 가지고 있습니다 | |||||||
| 표준 구성 | 구축 호스트, 컴퓨터 캐비넷, 제어 소프트웨어, 전압 / 해류 / 온도 동기획득 시스템, 구축 정착물, 카메라 모니터링 시스템, 소화 시스템, 컴퓨터. 각각을 위한 한 셋트. | |||||||
| 안전 보호 | 기온 위에서, 누출은 전압 위에서 전류 보호 위에서 비정상인 사운드와 빛 알람, 연기 경보 광을 과적합니다 | |||||||
| 테스트 지그 | 샘플의 실질적 사용 조건에 따르면, 특정한 생산 | |||||||
| 전압 | AC220V 50HZ | AC380V, 50HZ, 3상 5선 시스템 | ||||||
| 사용 환경 | 0C~45C | |||||||
장비 개관
1. 방폭 등급 동안 요구조건 :
1.1 종합 평점 : 방폭 등급 엑스스드 IIBT4.
1.2 배기팬 : 고온 레지스턴트 방폭형 전동기를 사용하세요.
1.3 빛 : 고광도 방폭 조명.
1.4 전환하세요 : 화재와 폭발 방지 스위치.
1.5 장치 문 : 방화제와 스테인레스 스틸 보호망.
2. 운영 체제 :
2.1 세트 매뉴얼과 자동 작동 모드와 소정 스트로크와 지속적 압력의 2가지 프로세스 형성.
2.2 수동 모드는 과정을 편집할 필요가 없고 조건이 손으로 제어됩니다 ; 자동적으로 자동 모드는 편집된 절차 (치환, 압력, 압력 유지 시간, 기타 등등.)에 따라 일하는 것입니다
2.3 고객들을 위한 특수한 요구 사항에 따르면, 우리는 특별히 설계하고 고객의 생산 과정 요구조건과 최대 범위에 대한 선택적인 구조를 충족시키기 위해 생산할 수 있습니다.
2.4 수평 및 수직 조정할 수 있는 /와 고정 속도 / 자동적 화재 소호 장치 / 비디오 감시 system/5T-2000T는 특별히 주문될 수 있습니다
3. 데이터 수집 시스템 :
3.1 개발되고 ARM7+μC/OSII로 설계되어 주파수는 실시간으로 가장 적게 10 부인에 온라인으로 설정될 수 있고 치환과 압력이 독립적으로 프로그램을 짤 수 있습니다.
3.2 다중 채널 데이터 모듈 샘플링, 전압과 온도 획득 채널은 (확장가능한) N*4 방식을 채택합니다.
3.3 RS232와 RS485를 갖춘 채 있을 수 있는 일련 항구는 강한 대항 간섭 능력으로, 자동 데이터 수집을 실현하기 위해 다수 테스팅 기구에 연결되었습니다.
3.4 비디오 모니터링의 전체 과정은 시험 자료와 안정적인 작동의 고정밀도를 보증하기 위해 시험에서 채택됩니다.
3.5 자료는 자동적으로 온라인으로 기록되고 저장되고 테스트 리포트가 자동적으로 발생됩니다.
4. 원리 :
데이터 수집 시스템은 감시된 제어 장비에 위치하고 장비의 전압 또는 온도 신호가 센서를 통하여 샘플링되고 잡히고, 디지털 신호가 되기 위해 Ａ／Ｄ 컨버터에 보냈고 그리고 나서 신호가 FIFO에 보내집니다. FIFO에서 저장된 데이터가 특정 숫자에 도달할 때, 그것은 ARM7에 의한 FIFO로부터 읽혀지고, 그리고 나서 ARM7 또는 RS232의 이더넷 연결을 통하여 호스트 컴퓨터에 보냈습니다. 모니터링될 많은 장치가 있을 수 있는 것을 고려할 때, 다수 획득 채널은 설계되고 그들이 아날로그 스위치를 통과하고, 그리고 나서 Ａ／Ｄ 컨버터에 들어갑니다. CPLD는 전체 시스템의 코어 제어입니다. 그것은 획득 채널의 스위칭, Ａ／Ｄ 컨버터의 시작 / 정지, FIFO에서 변환된 데이타의 저장 어드레스발생부와 FIFO에서 그것을 읽고 저장하기 위해 ARM7을 통보하기 위한 일시중단 요청의 세대를 제어합니다. 데이터 기타 등등.
5. 유압 시스템 :
유압 시스템은 음란이 오일 회로의 정상 작동을 보증하기 위해 유압 시스템에 들어가는 것을 예방하기 위해 변량펌프 송유 시스템, 큰 흐름 중앙집중 제어 밸브 블록, 펌프의 오일 흡입구에 있는 석유 흡입필터와 펌프 출구에 있는 고압력 오일 필터를 도입합니다. 오일 온도, 석유 레벨 디스플레이, 공기 정화 필터와 시스템에서 기타 장치가 있습니다. 연료 탱크는 맨 아래 청소창과 강철판 용접 구조체와 석유와 하수 배수를 위한 스크루 플러그입니다.
6. 방폭 장치
그것은 이중층 두껍게 된 강철판과 스테인레스 스틸 보호망 설계를 채택하고 모든 전기 부품이 방폭 요소와 보호 분리 방법을 채택합니다.
