| 브랜드 이름: | Sinuo |
| 모델 번호: | SN1005 |
| MOQ: | 1 |
| 가격: | Customized |
| 지불 조건: | 전신환 |
| 공급 능력: | 30은 / 달에서 설정합니다 |
IEC62196 전기 차량 플러그와 연결기가 능력 시험 장비를 깹니다
상응하는 표준과 조항
IEC 62196-1 Ed.4CDV 2020 조항 22, 23.2, 23.3, 무화과 15, 테이블 8과 테이블 9.
IEC 62196-3 Ed.4CDV 2020 조항 22와 23.
IEC 60309-1 : 2012 조항 20과 조항 21.
장비 개관
이 시험 장비는 IEC 62196-3을 위한 요구조건을 충족시킵니다 : 2020 조항 22와 23, IEC62196-1 : 2020 조항 22와 조항 23, IEC60309-1 : 2012 조항 20과 조항 21, 기타 등등.
그것은 전기 차량 차징 인터페이스, 산업적 플러그, 콘센트와 연결기와 같은 전기적인 액세서리가 국부마모 또는 다른 유해 효과 없이 정상 작동 동안 발생한 기계적이고 전기적이고 열 스트레스에 견딜 수 있다는 것을 검증하는데 사용됩니다.

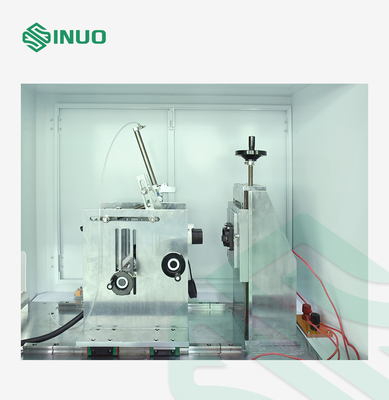

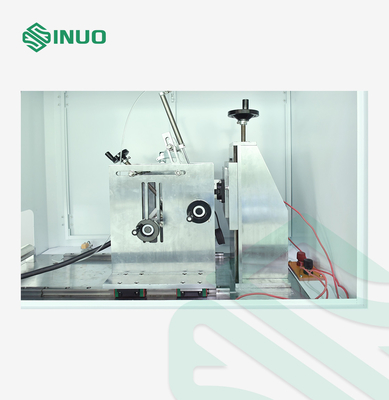

서보 모터는 테스트 샘플이 삽입과 철수작전을 반복하게 하기 위해 메커니즘을 운전합니다. 외부 부하는 브레이킹 용량 시험을 위해 사용될 수 있습니다. 전원 켬 / 오프 타임, 시험 속도, 타격과 각은 모두 터치 스크린에 미리 설정될 수 있습니다.
장비는 서보 모터 구동 메커니즘, 선형 플러그를 하고 반복된 동작을 당기기 위한 샘플을 사용하고 실험의 하중에 연결될 수 있습니다. 온오프 시간, 시험 속도, 타격과 각은 터치 스크린을 통하여 미리 설정될 수 있습니다.
전원 공급기 : AC220V±10%/50-60Hz, 작동 온도 0-40C 습도 30%-90% ;
출현 사이즈 : W1000*D750*H1200mm에 대하여 ; 중량 : 약 180 킬로그램
기술적인 매개 변수
| 스테이션 | 주문형인 단일 위치 |
| 전기 제어 모드 | PLC 지적 통합 관리, 색 맨-머신 터치 인터페이스 작전 |
| 운전 길 | 서보 모터 드라이브 |
| 표본 유지 방식 | 기계적인 채 고정시키게, 3 주축 클램프는 클램핑 시점의 위치를 조정할 수 있습니다 |
| 선 여행 | 0-100mm, 사전 설정 (≥50mm을 간격을 둔 시험 플러그와 테스트 소켓) |
| 도전 시간 | 0-99.9s, 미리 설정하십시요 (전기 접촉이 2s 이하 아니라 4s보다 크지 않은 유지되어야 합니다) |
| 착생율 | 0-0.85m/s는 미리 설정될 수 있고 (0.8±0.1m/s)를 미리 설정합니다 |
| 시험의 수 | 미리 설정된 0~999999 시간은 (순환합니다 : 한 삽입 타격과 한 철수 타격) |
| 시험 빈도 | 사전 설정 (3.75 사이클 /min=7.5 타격 /min)인 0-10 번 /min |

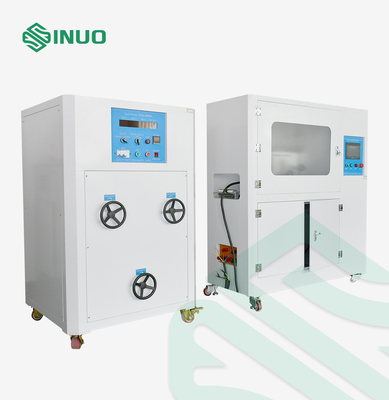

| 로드 | 외부, 표준 전압, 전류와 역율, 선택적 부하 내각을 제공합니다 |
| 선택적 로드 상자 | 기록 : 단지 AC 로드 상자만, 0-70A, 0-300V 전압 |
| 테스트 내용 |
용량 시험을 깨는 가전제품 연결장치 / 차징 인터페이스 가전제품 연결장치 / 충전 계면법선 운영 수명 시험 |
| 검출 기능 | 개방 회로 알람은 로드 하에 테스트 동안 실현될 수 있고 사이클이 제시간에 정말로 기록될 수 있습니다. |
| 안전 보호 | 접지보호, 쇼트 회로 보호 |
| 전원 공급기 | 단일 상 AC220V±10%, 50/60Hz, 10A |
|

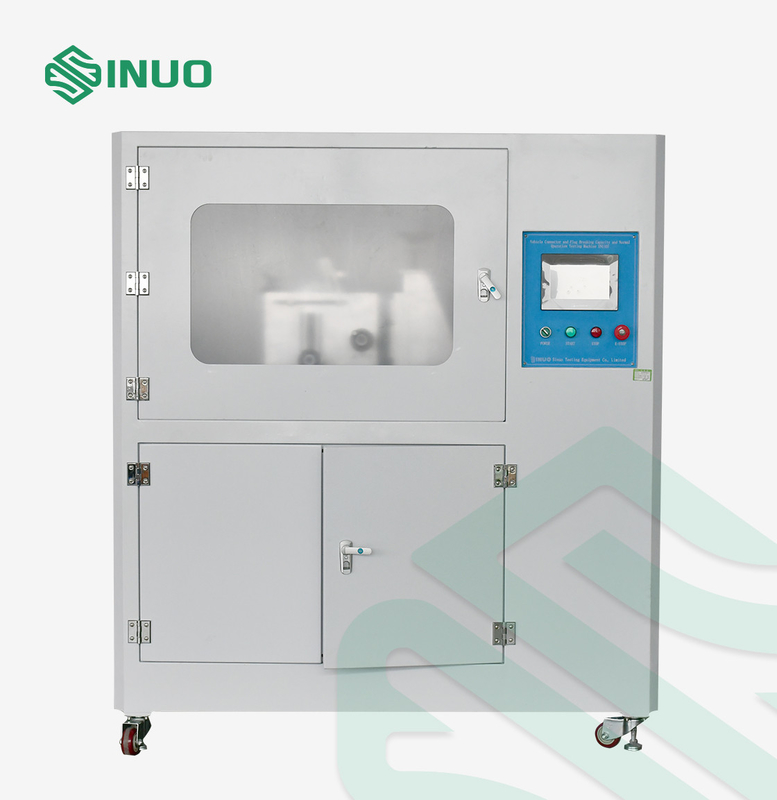

장비 차원 & 중량 |
대략적인 Ｌ 1430 밀리미터 Ｗ 600 밀리미터 H1620mm. 180KGS |
