워크인 항온항습 환경 챔버는 저온, 고온, 온도 변동, 지속적인 열 및 교번되는 습열과 같은 다양한 조건에서 전체 시스템 또는 대형 구성 요소를 테스트하도록 설계되었습니다. '항온항습실'이라고도 불리는 이 공간은 사용자 요구 사항에 따라 크기와 기능을 맞춤 설정할 수 있습니다. 모듈식 디자인, 세련된 외관 및 고급 공기 흐름 시스템을 통해 다양한 테스트 요구 사항에 적응할 수 있습니다. 터치스크린과 PLC 컨트롤러가 장착된 이 챔버는 정밀한 환경 시뮬레이션을 위한 첨단 솔루션입니다.
이 기사에서는 워크인 온도 및 습도 챔버의 작동 원리, 응용 분야, 기술적 특징, 주요 선택 기준 및 사양을 살펴보고 독자에게 이 정교한 제품에 대한 포괄적인 이해를 제공합니다.
챔버에는 고급 냉각, 가열, 가습, 제습 및 공기 순환 시스템이 통합되어 정밀한 온도 및 습도 제어가 가능합니다. 내부는 다층 단열재와 고효율 열교환기를 사용하여 안정적이고 균일한 환경을 보장합니다. 마이크로프로세서 또는 PLC와 고정밀 센서로 구동되는 제어 시스템은 환경 매개변수를 실시간으로 지속적으로 모니터링하고 조정하여 확장 작업 중에 미리 설정된 값을 탁월한 안정성으로 유지합니다.
워크인 챔버는 다음을 포함하여 환경 시뮬레이션이 필요한 산업에서 널리 사용됩니다.
워크인 온도 및 습도 챔버를 선택할 때 다음 요소를 고려하십시오.
5. 기술적인 매개변수
| 용량 | 내부 챔버 크기(W*H*D) | 온도 범위 | 사양/모델 |
|
8m³ |
2000*2000*2000(mm) |
-40°C ~+150°C | SN886-8-(-40°C) |
| -50℃~+120℃ | SN886-8-(-50°C) | ||
| -60°C ~+150°C | SN886-8-(-60°C) | ||
| -70°C ~+150°C | SN886-8-(-70°C) | ||
|
16m³ |
4000*2000*2000 (mm) |
-40°C ~+150°C | SN886-16-(-40°C) |
| -50℃~+120℃ | SN886-16-(-50°C) | ||
| -60°C ~+150°C | SN886-16-(-60°C) | ||
| -70°C ~+150°C | SN886-16-(-70°C) | ||
|
24m³ |
4000*2000*3000 (mm) |
-40°C ~+150°C | SN886-24-(-40°C) |
| -50℃~+120℃ | SN886-24-(-50°C) | ||
| -60°C ~+150°C | SN886-24-(-60°C) | ||
| -70°C ~+150°C | SN886-24-(-70°C) | ||
|
30m³ |
5000*2000*3000 (mm) |
-40°C ~+150°C | SN886-30-(-40°C) |
| -50℃~+120℃ | SN886-30-(-50°C) | ||
| -60°C ~+150°C | SN886-30-(-60°C) | ||
| -70°C ~+150°C | SN886-30-(-70°C) |
| 1. 샘플 제한 | 이 테스트 챔버에서는 다음을 금지합니다. 가연성, 폭발성, 휘발성 물질 샘플의 테스트 또는 보관 부식성 물질 샘플의 테스트 또는 보관 생물학적 시료의 테스트 또는 보관 강력한 전자기 방출원 샘플의 테스트 또는 보관 방사성 물질 샘플의 테스트 또는 보관 독성이 강한 물질 시료의 시험 또는 보관 테스트 또는 보관 중에 가연성, 폭발성, 휘발성, 고독성, 부식성 및 방사성 물질을 생성할 수 있는 샘플의 테스트 또는 보관 |
| 2. 부피, 크기 및 무게 | |
| 2.1 명목상 함량 | 6M³ |
| 2.2 내부 챔버 크기 | D(2000)mm ×W(1500)mm× H(2000)mm |
| 2.3 외형치수 | 대략. D(3750)mm ×W(2120)mm×H(2450)mm |
| 2.4 무게 | 대략. 1500KG |
| 3. 성능 | |
| 3.1 온도 범위 | 온도 범위:-50 ℃~+120℃ |
| 3.2 습도 범위 |
(20 ～ 98)% RH(온도 및 습도 제어 가능 범위 차트 참조, 활성 습식 및 열 부하 없음)

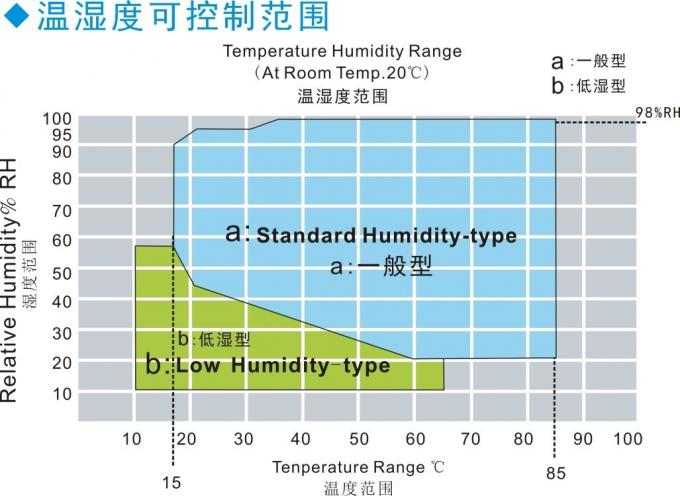

온도 및 습도 조절 가능 범위 차트 |
| 3.3 온도 변동 | ≤±0.5℃ (온도 변동은 측정된 최고 온도와 중심점의 최저 온도 차이의 절반입니다) |
| 3.4 온도 균일성 | ±2.0℃ (온도균일도는 각 시험에서 측정된 최고온도와 최저온도의 차이를 산술평균한 값) |
| 3.5 온도 오류 | ±2.0℃ |
| 3.6 가열 시간 | +20℃~+120℃≤45min(비선형 무부하) |
| 3.7 냉각 시간 | +30℃~-50℃≤75min(비선형 무부하) |
| 3.8 상대습도 오류 (습열만 해당) |
±3%RH |
|
3.9 작동 소음
|
사운드 레벨 ≤75dB (주위 온도 25°C, 에코가 낮은 방음실에서 측정. A 가중치를 사용하여 8점의 평균값을 테스트합니다. 각 테스트 지점은 소음원에서 1m, 지면에서 1m 떨어져 있습니다.) |
| 4. 구조적 특성 | |
|
4.1 재료
|
1. 외벽 재료 : 냉간 압연 강판, 산 세척 및 인산염 처리 고급 분말 베이킹 페인트 2. 내부 벽 재질 : SUS304 # 스테인레스 강판 3. 챔버 단열재: 경질 폴리우레탄 폼 + 유리 섬유 |
| 4.2 공기 덕트 부품 | 원심팬; 공기 배출구는 공기량, 높이 및 복귀 공기량을 조정할 수 있습니다. |
| 4.3 문 | 이중 개방형 힌지 도어, 무반응 그립 핸들 채택, 관측 창, 조명 램프, 창/문틀 결로 방지 전기 가열 장치 장착, 문 열림 크기: (대략) 1.5*2M |
| 4.4 관찰 창 | 도어에 전도성 필름 방폭 강화유리 관찰창 2개 있음(결로방지 기능 있음) 500W×600H(mm) |
| 4.5 팬 | 장축 원심팬 |
| 4.6 샘플 랙 | 2개의 내장형 스테인리스 스틸 조절식 이동식 트레이 랙 |
|
4.7 임펠러
|
대만에서 수입한 스테인레스 스틸 임펠러를 사용하십시오. |
| 4.8 히터 | 니켈-크롬 합금 전기 히터 |
|
4.9 냉동 압축기
|
독일 Bitzer 압축기 |
|
4.10 증발기
|
핀형 증발기 |
|
4.11 냉장방법
|
기계식 압축기 캐스케이드 |
|
4.12 냉각방식
|
공냉식 |
|
4.13온도 조절 장치
|
TH1200-A, 7인치 스마트 LCD 터치 프로그래밍 가능 컨트롤러 |
| 4.14 리드 구멍 | Φ100mm, 1개, 특수 발포 고무 플러그 장착(챔버 왼쪽에 위치) |
|
5. 난방, 가습 및 냉동 시스템과 그 작동 원리
|
|
| 5.1 난방 시스템 | 스테인레스 스틸 슬리브 형 건조 방지 가열 튜브 내장 니켈-크롬 합금 가열 와이어 |
| U 자형 핀형 스테인레스 스틸 고속 가열 전기 히터를 사용하여 가열합니다. | |
| 완전히 독립된 시스템으로 제어 회로에 영향을 주지 않습니다. | |
| 5.2 가습 시스템 |
가습 방법: 1. 외부 분리형 보일러 가습 방식 또는 물탱크 내장형 가습 방식2. 스테인레스 스틸 장갑형 가습기 3. 가습기 제어 모드: 비접촉 및 기타 주기적인 펄스 폭 조정, SSR(Solid State Relay) 4. 수위 조절 장치, 가습기 건조 방지 장치, 침전물 수집 장치, 액위 관찰 창 5. 가습기 전력 : 12KW |
| 가습 시스템 |
가습기: 1. 전자동 급수 장치 또는 버튼 식 전기 자동 급수 장치 2. 오작동을 방지하는 고온 및 저온 이중 수위 전자 레벨 스위치 3. 온도 보호를 통한 물 부족 및 공기 연소 + 초저 수위 보호 + 물 공급 초과 시간 보호로 장비의 안전한 작동 보장 |
| 5.3 냉동 시스템 | 냉각 방식: 공냉식 |
| 냉동 압축기: 독일 Bitzer친환경 냉매를 사용한 압축기 | |
| 냉매 동관 : 내부 나선형 K-TYPE 냉매 동관 | |
| 콘덴서 : 물결 모양의 핀형 공냉식 콘덴서 | |
| 증발기: 경사형 FIN—TUBE 증발기 | |
| 냉동 요소 : 정품 수입 솔레노이드 밸브, 건조 필터 등 | |
| 5.4 특징 | 전체 시스템의 파이프라인은 22kg 누출 감지 테스트를 거칩니다. |
| 난방 및 냉방 시스템이 완전히 독립되어 있습니다. | |
| 시스템은 고온 및 고압의 공기 흐름을 방지할 수 있습니다. | |
| 모든 냉동 시스템 동작 프로그램은 마이크로컴퓨터 컨트롤러에 의해 완벽하게 제어됩니다. | |
Sinuo Testing Equipment Co., Limited에서는 온도 및 습도 시뮬레이션부터 복잡한 맞춤형 환경에 이르기까지 광범위한 테스트 요구 사항을 충족하는 최첨단 워크인 환경 챔버를 제공합니다. 우리는 다양한 표준 모델을 제공하지만 모든 고객의 요구 사항이 고유하다는 것을 알고 있습니다. 이것이 바로 우리가 귀하의 사양에 정확히 맞는 맞춤형 솔루션을 전문적으로 제작하는 이유입니다.
항공우주, 자동차, 전자 또는 기타 산업 분야에 관계없이 당사의 유연한 설계는 테스트 조건이 최고의 정확성과 신뢰성으로 충족되도록 보장합니다.
평범함을 넘어서는 것을 찾고 계십니까? 귀하의 비즈니스에 완벽한 테스트 환경을 구축할 수 있는 방법에 대해 논의해 보겠습니다. 귀하의 성공을 이끄는 맞춤형 솔루션을 잠금 해제하려면 지금 저희에게 연락하십시오!
