귀하의 EV 충전 커넥터는 충분히 강력하고 유연합니까?

EV 커넥터 테스트 장비
January 12, 2026
잡담 저희에게 연락하십시오
Brief: 이 제품이 어떻게 일반적인 작업과 프로젝트에 실질적인 가치를 제공할 수 있는지 알아보세요. 이 비디오에서는 EV 커넥터 테스트 장비의 작동 시연을 통해 전기 자동차 충전 커넥터 및 플러그의 기계적 강도와 유연성을 평가하는 방법을 보여줍니다. 정밀한 서보 제어 움직임, 시편 장착 프로세스, 실제 굽힘 응력을 시뮬레이션하여 구성 요소가 IEC 62196-1과 같은 국제 표준을 충족하는지 확인하는 방법을 살펴보게 됩니다.
Related Product Features:
  • IEC 62196-1 및 IEC 60309-1 표준에 따라 EV 충전 커넥터, 플러그, 소켓 및 커플러의 기계적 강도와 유연성을 평가합니다.
  • 측면 변위를 최소화하면서 정확하고 반복 가능한 스윙 각도를 위해 서보 모터 드라이브를 활용하여 신뢰할 수 있는 테스트 결과를 보장합니다.
  • 손쉬운 작동 및 모니터링을 위해 7인치 HMI 터치 인터페이스를 갖춘 PLC 지능형 통합 제어 기능을 갖추고 있습니다.
  • 0~360°의 조정 가능한 굽힘 각도와 0~999,999의 굽힘 주기, 0~60주기/분의 사전 설정 속도를 허용합니다.
  • 다양한 테스트 시나리오를 위해 20N, 25N, 50N, 75N, 100N 및 140N을 포함한 다양한 부하 중량을 지원합니다.
  • AC220V±10% / 50-60Hz 전원 입력 및 안정적인 3KW 정격 전력을 갖춘 고강도 테스트용으로 설계되었습니다.
  • 기계적 클램핑과 조정 가능한 위치를 통해 내구성이 뛰어난 알루미늄 플레이트에 대형 시편을 안전하게 장착합니다.
  • 포괄적인 테스트를 위해 전압(0~250V) 및 전류(AC 0~400A)를 조정할 수 있는 외부 로드 캐비닛 옵션이 포함되어 있습니다.
자주 묻는 질문:
  • 이 EV 커넥터 테스트 장비는 어떤 국제 표준을 준수합니까?
    장비는 IEC 62196-1:2014 조항 7.11 및 조항 7.15, IEC 60309-1:2012 조항 24.4를 준수하여 EV 충전 커넥터가 글로벌 기계적 강도 및 유연성 요구 사항을 충족하도록 보장합니다.
  • 테스트 장비는 EV 커넥터의 실제 응력을 어떻게 시뮬레이션합니까?
    이는 서보 모터를 사용하여 제어된 왼쪽-오른쪽 움직임을 통해 테스트 샘플을 진동시키는 턴테이블을 구동하며 스윙 축은 코드 진입점에 정확하게 정렬됩니다. 이 구성은 실제 사용 시 발생하는 반복 굽힘 응력을 정확하게 시뮬레이션합니다.
  • 굽힘 주기 및 각도에 대한 주요 기술 사양은 무엇입니까?
    이 장비는 0~999,999(기본값 20,000)의 사전 설정 가능한 굽힘 주기와 0~360°(기본값 ±45°)의 조정 가능한 굽힘 각도, 분당 0~60주기의 굽힘 속도를 허용하여 다양한 테스트 요구에 대한 유연성을 제공합니다.
  • 이 장비는 크거나 무거운 EV 커넥터 시편을 테스트하는 데 적합합니까?
    예, 위치 조정이 가능한 기계적 클램핑을 사용하여 내구성 있는 알루미늄 판에 대형 시편을 안전하게 장착하도록 설계되었으며 최대 140N의 하중을 지원하므로 견고한 테스트 환경에 이상적입니다.
관련 동영상

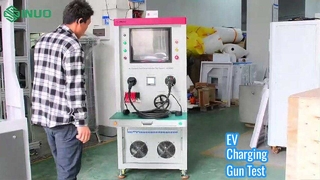

하나의 자동화 시스템으로 대량 생산을 위한 전체 AC 충전 건 테스트를 처리할 수 있습니까? 00:29
