| 브랜드 이름: | Sinuo |
| 모델 번호: | SNQC1006B-6500A |
| MOQ: | 1 |
| 지불 조건: | T/T |
| 공급 능력: | 1개월당 10세트 |

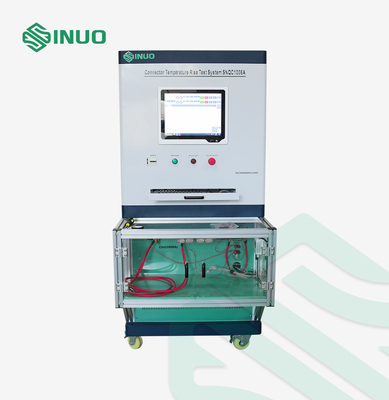

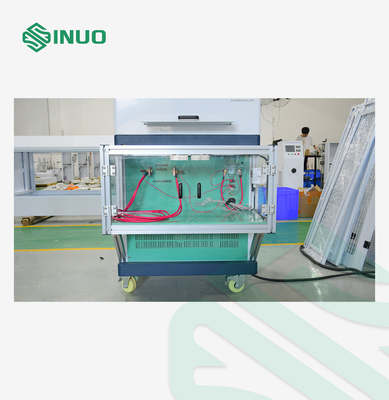

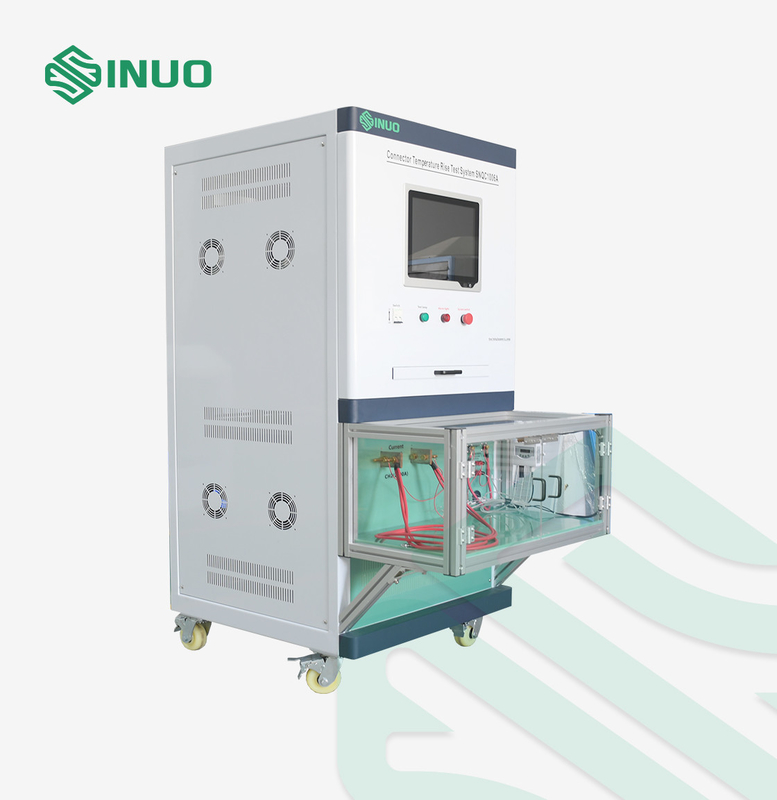

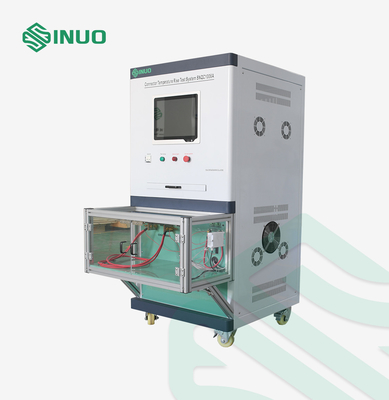

IEC 62916-3 EV 플러그 및 소켓 온도 상승 테스트 시스템
준수 된 표준 및 조항
이 시험 시스템은 IEC 62196-1Ed.4CDV 2020 제12항의 표준 요구 사항을 충족합니다.3제24조, 제10조, 제34조2, 34.4 및 35.4., IEC 62916-2, IEC 62916-3, 등
제품 개요
이 시스템은 EV 플러그와 소켓이 정량 전류에 노출된 후에 온도 상승 테스트를 수행하도록 설계되었습니다.그것은 부하 조건에서 전기 액세서리의 표면 가열을 평가하고 터미널 온도 상승이 관련 표준에 부합하는지 여부를 결정합니다.그것은 또한 단기 고 전류 견딜 테스트를 수행하는 데 적용됩니다.

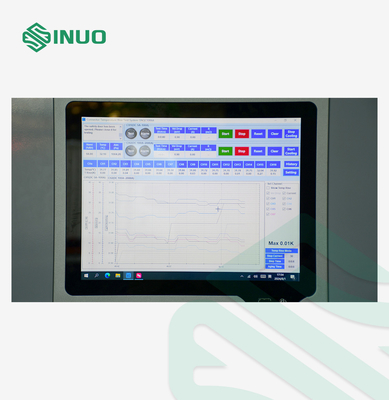

이 시스템은 컴퓨터를 통해 제어되는 맞춤형 소프트웨어로 작동합니다. 모든 표준 테스트 절차와 데이터 평가는 소프트웨어에 의해 자동으로 관리됩니다.사용자 친화적 인 작동을 보장합니다.그것은 부하 전류를 운반 할 때 충전 인터페이스 및 전기 구성 요소의 표면 온도 증가 및 전극 가열을 평가하기위한 것입니다.적용되는 표준에 명시된 온도 상승 요구 사항에 대한 준수 확인.
기술 매개 변수
| 출력 워크스테이션 | 1 DC 출력 스테이션 |
| 최대 출력 전압 | DC 15V 이하 |
| 일정한 조절 가능한 시험 전류 출력 | DC 200~6500A |
| 자동 온도 조절 모드 |
시스템은 안정적인 온도 상승 값을 설정하고 자동으로 적절한 현재 값을 찾을 수 있습니다. • 온도 상승 설정 범위: 0~100°C • 안정성 정확도: ±0.5°C • 원하는 온도 상승에 필요한 전류를 자동으로 계산 |
| 전압 표시 정확성 | ± (읽기의 0.25% + 범위의 0.25%), 해상도 0.01V |
| 온도 측정 범위 |
0 ∼260°C, 정확도: ±0.3% + 1°C; 해상도: 0.1°C |
| 온도 측정점 |
16개의 채널 (환경 온도를 측정하는 1개의 점 포함) |
| 지원되는 열쌍 유형 |
장치는 J, K, T, E, S, N, B, R 유형의 열쌍을 지원합니다. |
| 측정에 사용되는 열쌍 |
미국 Ω 회사 K형 30AWG 얇은 유선 열쌍, 길이 2m, 총 20개 |
| 제어 접촉 전원 공급 | 전류 범위 AC (0 ∼2) A |
| 작동 방식 | 연속 모드, 켜고 끄는 모드, 자동 온도 조절 모드 |
| 연속 켜고 끄는 모드 |
1연속 모드 테스트 시간: 0.01~99.99시간 2켜고 끄는 모드 전원 켜고 끄는 시간: 0.01~99.99시간 3켜고 끄는 횟수: 19999번, 횟수가 다 되면 자동으로 멈춥니다 4.전류 설정: 프로그래밍 가능한 제어 설정 (IEC62196에 따라 구성할 수 있으며, 시간 및 전류 조합은 아래 표에서 표시됩니다) |
| 시험 전류 안정성 |
설정 값의 ± ((1% + 0.5A), 응답 시간은 약 1초 |
| 현재 표시 정확도 | ± (읽기값의 0.25% + 범위의 0.25%), 해상도 1A |
세부 사항
